2-8 三星 SM-Series 气动带式喂料器的操作手册 图 2.10 12-88mm 带式喂料器的传输卷带 排出 1: 槽 A 2: 槽 B 2.1.5. 锁夹固定 链轮夹住传输卷带的移送槽后， 再拉下 料带导轨， 料带导轨到达传输卷带状态 下最 终调节并确认传输卷带是否正常地 夹在链轮中。 注 意 卸载料 8~16mm 带导轨时， 请确认卷门的槽 是否紧扣于杆销。 不正常紧扣于卷门槽， 将无法关闭 料带导轨， 此时请勿强制按住 料…
2-7
带式喂料器的操作
图
2.8
带式喂料器上盖卷带的设置
1:
上盖卷带
2:
传输卷带
使传送卷带通过槽B。
图
2.9 8mm
带式喂料器的传输卷带排出
1:
槽
A
2:
槽
B
2-8
三星
SM-Series
气动带式喂料器的操作手册

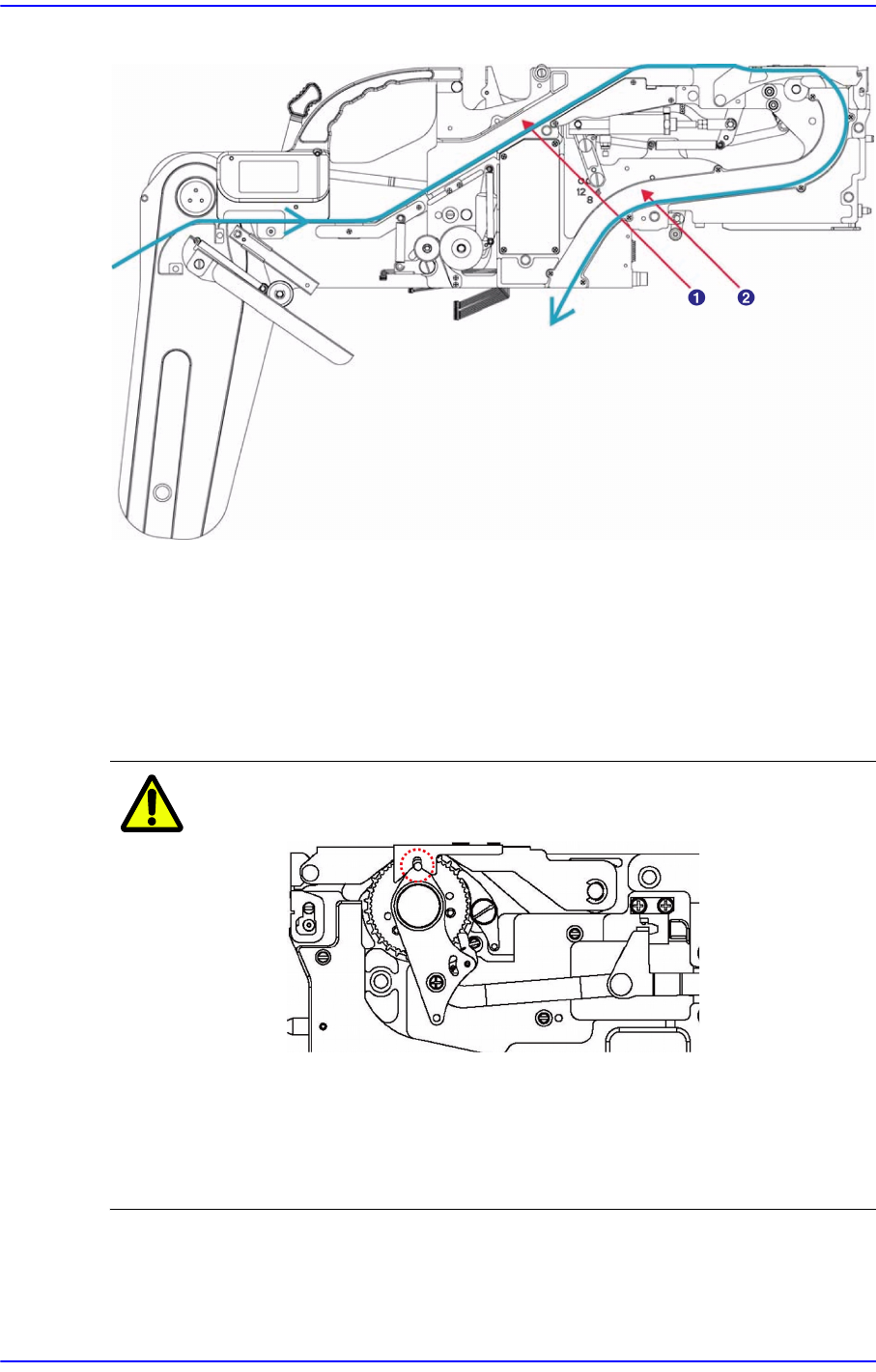

图
2.10 12-88mm
带式喂料器的传输卷带排出
1:
槽
A
2:
槽
B
2.1.5. 锁夹固定
链轮夹住传输卷带的移送槽后，再拉下料带导轨，料带导轨到达传输卷带状态下最
终调节并确认传输卷带是否正常地夹在链轮中。
注 意 卸载料8~16mm带导轨时，请确认卷门的槽是否紧扣于杆销。
不正常紧扣于卷门槽，将无法关闭料带导轨，此时请勿强制按住
料带导轨，把卷门槽对准卷门杆销后关闭料带导轨。
另外，此时因异常动作的发生，导致设备和喂料器非正常的动
作，存在严重的危险，请仔细确认后使用。
2-9
带式喂料器的操作
注 意 传输卷带的移送槽非正常镶嵌于链轮时，会导致传输卷带空转等
异常动作，请仔细确认后使用。

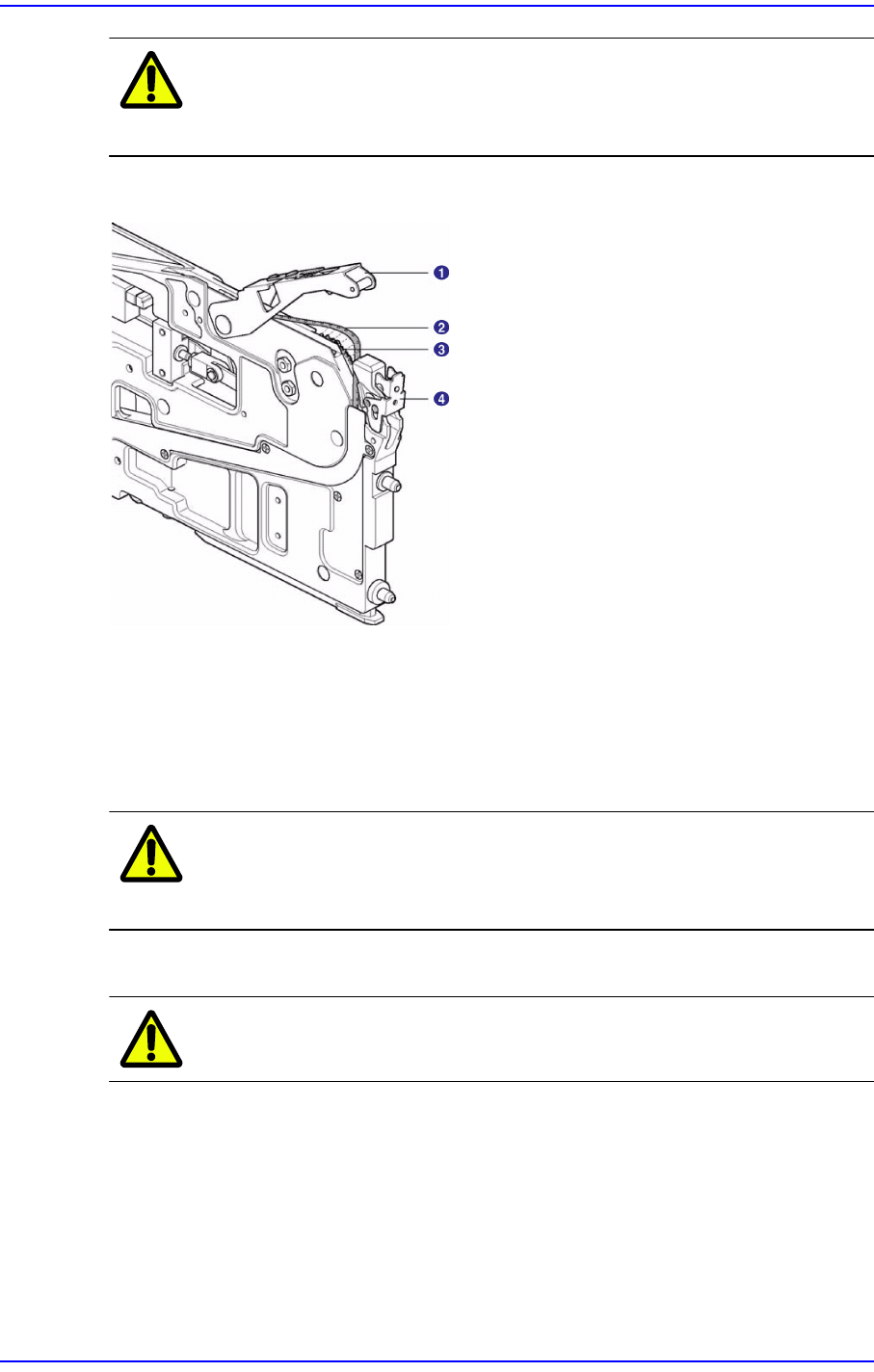

图
2.11
把链轮安装到传输卷带
1:
卷带导向器
2:
传输卷带
3:
链轮
4:
锁夹
对准料带导轨插槽，向后拉起上盖卷带进行调节。
注 意 无法从料带导轨中圆滑抽出上盖卷带时，会发生卷带现象，请仔
细确认后使用。
往料带导轨方向推开锁夹，固定料带导轨和锁夹。
注 意 请勿在料带导轨开启状态下关闭锁夹。
通过料带是否正常设置在料带导轨，链轮是否正常突出于传输卷带的移送槽进行终
确认。
