1-8
三星
SM-Series
气动带式喂料器的操作手册
○ : 喂料器缸1 次驱动移送
● : 喂料器缸2 次驱动移送
- : 规格以外的间距。无法进行设置。
1.2.5. 间距与部件对应范围
凹槽（Emboss）深度‘A’(图 1-7)不同，则使用可能的间距也不同。详细事项与本公司
营业部门或CS 公司(STS)或当地代理商咨询。
图
1.7
凹槽深度
1.2.6. Feeder 尺寸及插槽占有数
表
1.4 Feeder
尺寸及插槽占有数
8mm 12mm 16mm 24mm 32mm 44mm 56mm 72mm 88mm
宽度 (mm)
14.7 27.5 29.5 40 51 59.4 68.5 84.5 100.5
插槽占有数
122344567
1-9
Overview
1.3. SM 带式喂料器的Z轴高度基准面
SM 带式喂料器的Z 轴高度基准面在吸附位置的料带下方（主机架上方）。
因此，在吸附位置 Z 轴高度因部件大小和传送带的厚度取不同值。
因带式喂料器种类不同，吸附点的 Z 值可取不同值。另外，吸附点的Z 值也因部件
供给料带种类取不同值，Embossed 喂料器的高度应低于纸带的高度。
Embossed喂料器时，请参照部件料带的规格适当设定吸附点的 Z 值。
1-10
三星
SM-Series
气动带式喂料器的操作手册
1.4. IT 规格
1.4.1. NON-IT 功能

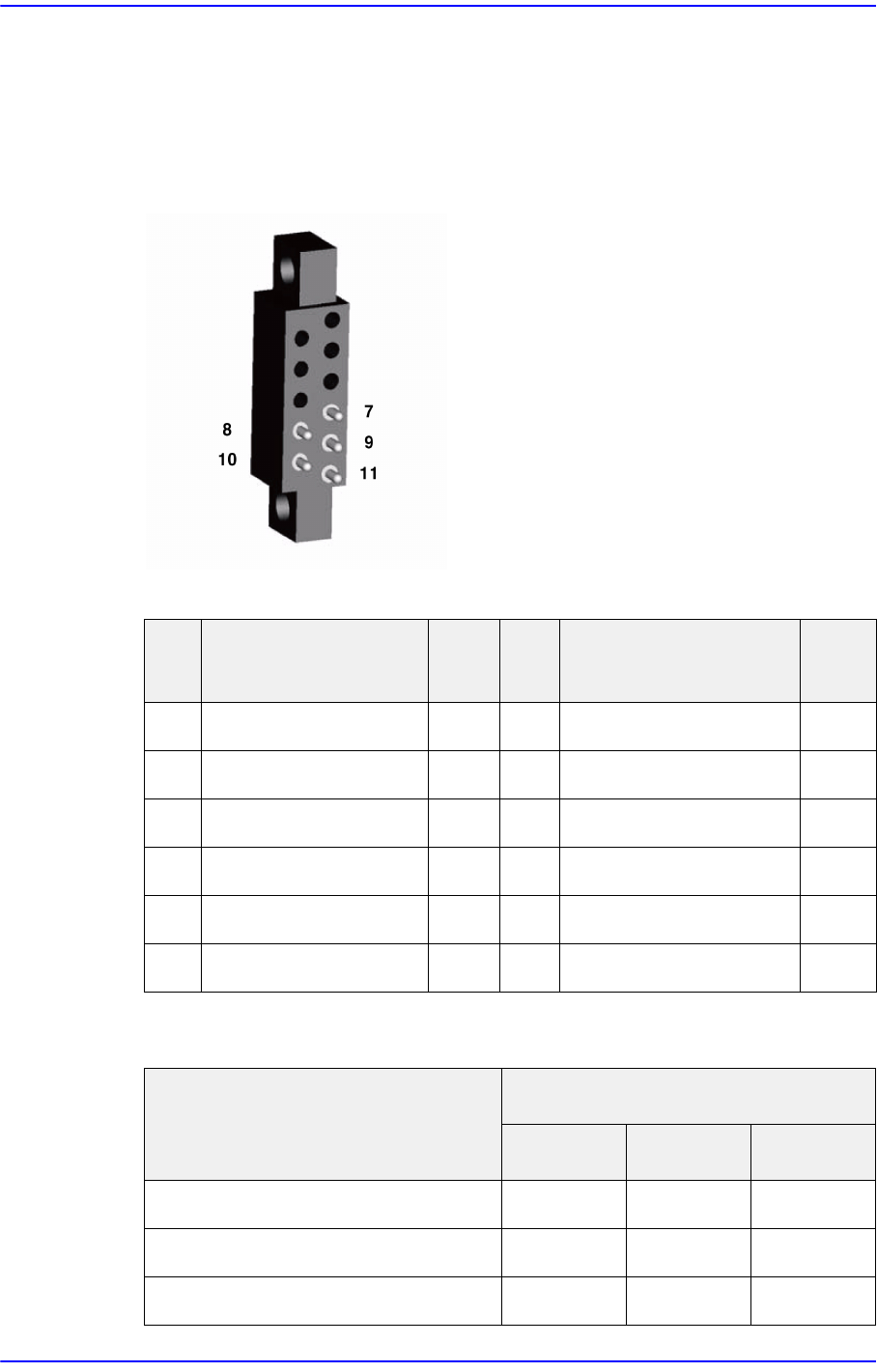

探针构成
图
1.8 Non-IT Probe Pin Layout
表
1.5 Probe Pin Assignment (Non IT)
LED 状态表示(Status)
Pin
No.
针（pin）功 能
Use
Pin
No.
针（pin）功 能
Use
1 ID0 X 7 Indexing Signal
○
2 ID1 X 8 Clamping Signal
○
3 D24V X 9 Indexing Command
○
4
通信
X 10 F24V
○
5
通信
X 11 F24G
○
6 D24G X
Status
Color
Off Green Orange
Clamped & Shutter Close
○
Shutter Open
○
Unclamped
○
