SMNFeeder_User_Guide(Chi_Ver7).pdf - 第60页
2-30 三星 SM-Series 气动带式喂料器的操作手册 2.6.4. Splicing 的错误事例 剪切带时 , 留存塑料时排出时现象 有可能成为堵塞塑料槽的原因 带的连接面不在同一直 线时 如图连接部位不在同一直线， 则发 生 Index Error 塑料连接时确认是否使 用 Samsung T echwin 提供的连接带 塑料连接时 , 如果不使用 Samsun g T echwin 提供的连接带如图捆绑等方式连 …
2-29
带式喂料器的操作

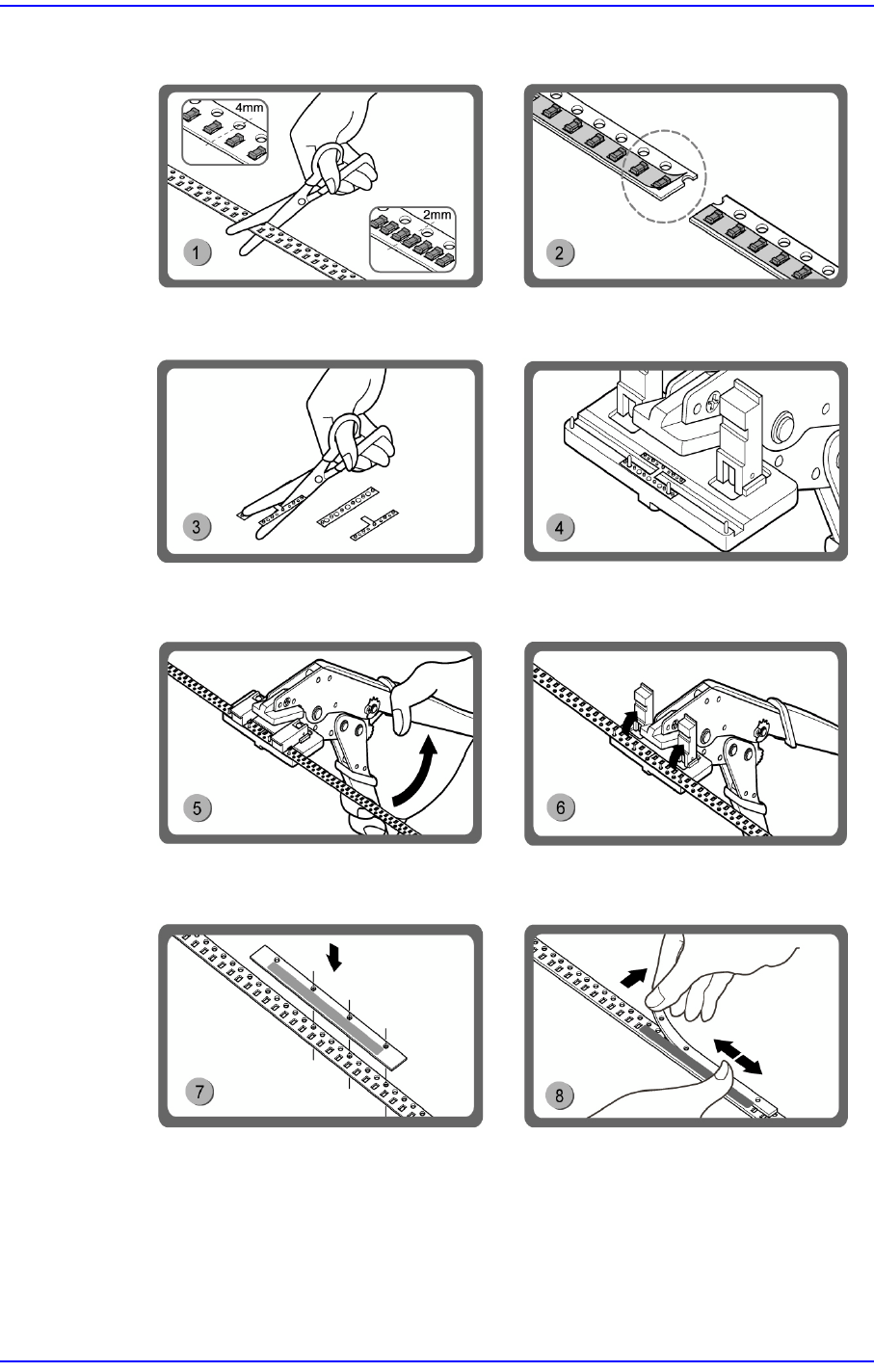

2.6.3. 料带连接方法 (Emboss Type)
详细内容请参阅所购入的接合工具组的手册。
请用剪切使用中带的末端和连接的带
的开头部分。
揭开连接的带塑料的初段要长一些。
H 型 Tip 剪成 I 型。 把使Burr 朝上，把把切断的Tip 夹在
Too l 。
操作Tool 把手连接带。 举起向下装置，按住Tool 把手拉开后
从Tool 揭开带。
对准连接Tape 的孔，在切断部位上
放置乙烯连接料带。
揭开剩余部分的带下方粘贴面后轻揉
几下，使之粘贴好。
2-30
三星
SM-Series
气动带式喂料器的操作手册

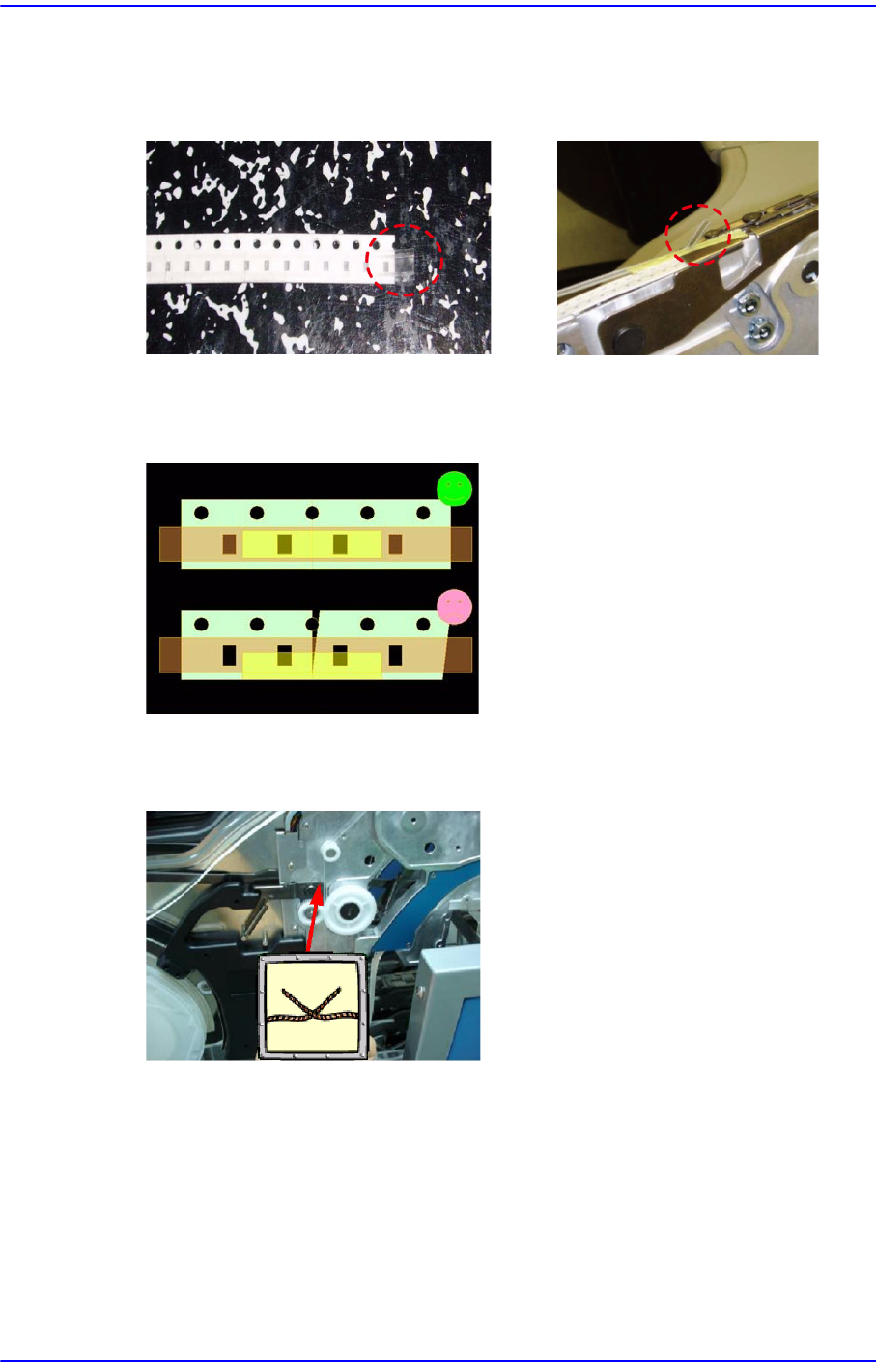

2.6.4. Splicing 的错误事例
剪切带时, 留存塑料时排出时现象
有可能成为堵塞塑料槽的原因
带的连接面不在同一直线时
如图连接部位不在同一直线，则发生 Index Error
塑料连接时确认是否使用Samsung Techwin 提供的连接带
塑料连接时, 如果不使用Samsung Techwin 提供的连接带如图捆绑等方式连接,
则发生 Index error。
2-31
带式喂料器的操作

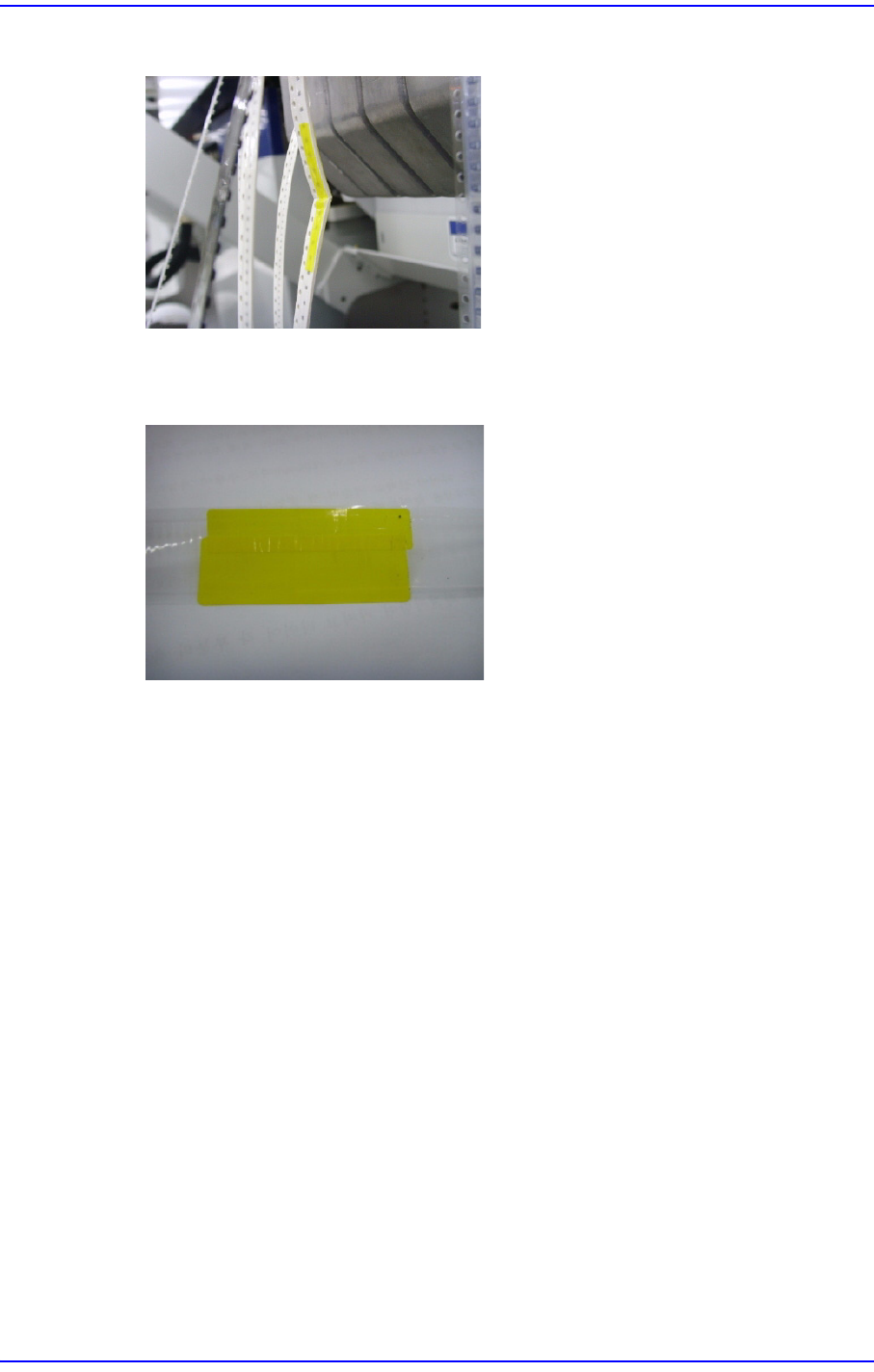

Paper Reel 连接时, 不使用连接用 Tip 时
如果不使用连接用 Tip 时, 如上图产生曲折Paper Reel, 则发生 Index error。
Paper Reel 连接时, 不使用Samsung Techwin 提供的连接带时
如果不使用Samsung Techwin 提供连接带，如上图重叠使用带使之塑料加厚, 则
发生 Index error。
