2-4 三星 SM-Series 气动带式喂料器的操作手册 2.1.3. 更换 8mm 大型料盘带式供料器的料盘柱 (post) 护盖 固定型 固定型大型料盘供料器的料盘 柱 (Reel Post) 占据供料器底座的 2 插槽。 如果大型料盘的宽度为 13.0mm 以下， 把大型料盘柱护盖更换成 料盘柱护盖 2 后， 在供料器底 座安装相应的供料器时可以只占 据 1 插槽。 注意 使用料盘柱 (post) 护盖 2 时供料器的移送可…
2-3
带式喂料器的操作
2.1.2. 卷轮固定
8mm 带式喂料器
注意卷带方向如下图所示固定卷轮。 8mm 带式喂料器使用料带卷盘制动器固定
卷轮。
图
2.4 8mm
带式喂料器卷轮固定
1: Reel Brake
12~88mm 带式喂料器
带式喂料器的卷轮似乎镶嵌于料带卷盘制动器的 ‘ㄷ ’形槽进行固定。
图
2.5 12mm-88mm
带式喂料器的卷轮固定
1: ‘
ㄷ
’-
形槽
2-4
三星
SM-Series
气动带式喂料器的操作手册
2.1.3. 更换8mm大型料盘带式供料器的料盘柱(post) 护盖
固定型
固定型大型料盘供料器的料盘柱(Reel Post)占据供料器底座的2插槽。
如果大型料盘的宽度为13.0mm以下，把大型料盘柱护盖更换成料盘柱护盖2
后，在供料器底座安装相应的供料器时可以只占据1插槽。
注意 使用料盘柱(post)护盖2 时供料器的移送可能会不顺畅，请尽量
避免使用。
把大型料盘柱(post)护盖更换成大型料盘柱护盖2 的方法如下。

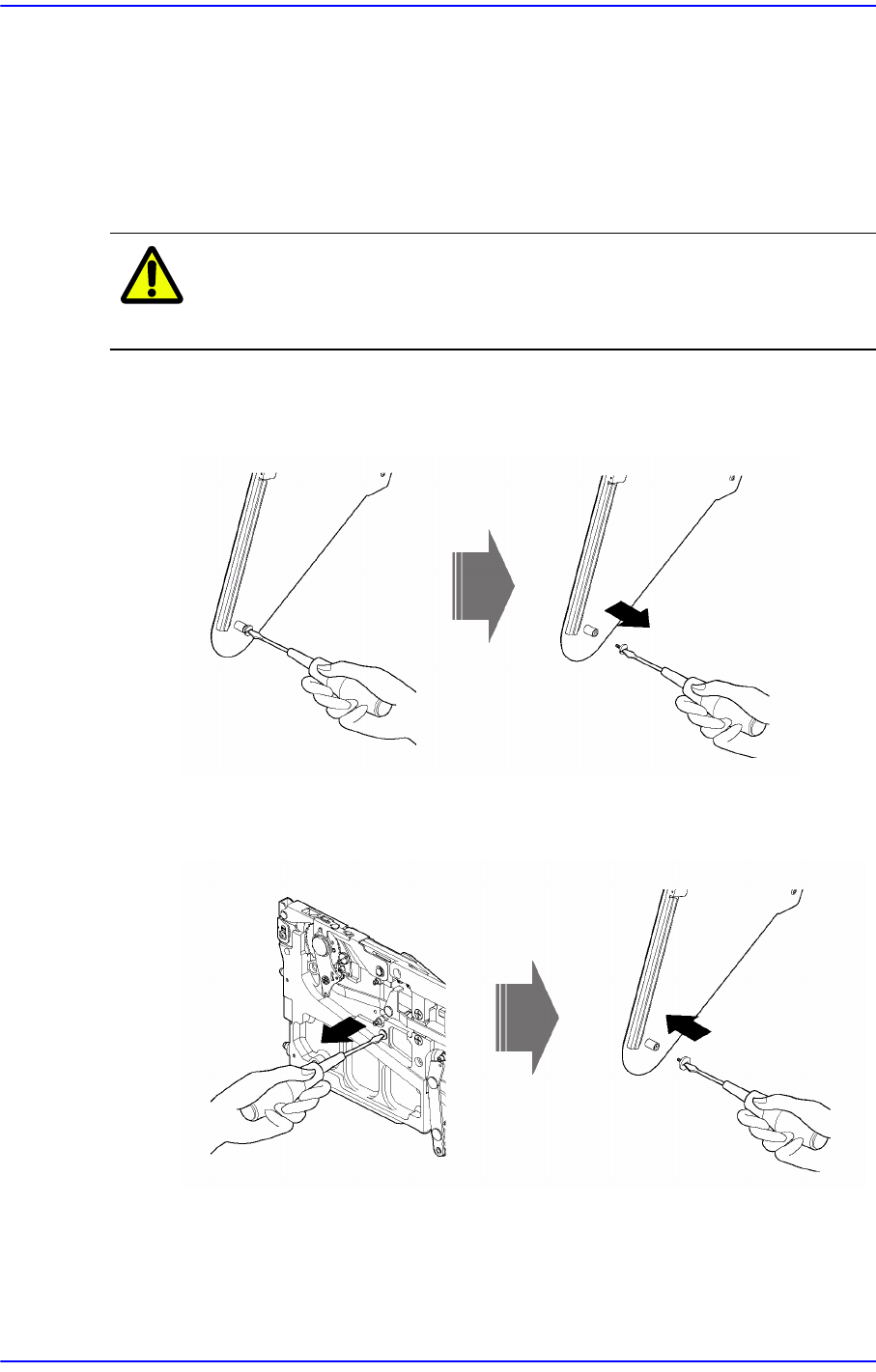

1. 利用“-”型螺丝起子把料盘柱(post)上的料盘柱护盖拆下。
2. 利用同一方法拆下大型料盘供料器的主框架上的料盘柱护盖2，在料盘柱上
固定料盘柱护盖2。
3. 把料盘柱护盖固定在主框架上。
2-5
带式喂料器的操作
4. 从料盘柱护盖2更换成料盘柱护盖的步骤是前述步骤的相反过程。
摆动式(Swing)
基本上，摆动式大型料盘供料器的料盘柱(post)护盖2 事先组装到料盘柱上。
需要更换成料盘柱护盖时，利用固定型的方法把组装在主框架上的料盘柱护盖
加以组装后使用。
1:
料盘柱护盖
2(
使用
1
插槽时
)
2:
料盘柱护盖
(
使用
2
插槽时
)
3:
料盘柱护盖的组装位置
