2-10 三星 SM-Series 气动带式喂料器的操作手册 图 2.12 确认料带导轨和料带， 机架是否正常安装 (SM 8mm 带式喂料器 ) 注 意 如果带式喂料器的传输卷带 非正常安装于料带导轨 & 机架， 不紧 贴于料带导轨 & 机架， 则 会引起料带供给不良和部件浪费 等问 题， 请仔细确 认贴紧状态后使用。 请确认料带导轨、 锁夹的固定状态。 图 2.13 确认料带导轨和锁夹的固 定状态 (SM 12mm~…
2-9
带式喂料器的操作
注 意 传输卷带的移送槽非正常镶嵌于链轮时，会导致传输卷带空转等
异常动作，请仔细确认后使用。
图
2.11
把链轮安装到传输卷带
1:
卷带导向器
2:
传输卷带
3:
链轮
4:
锁夹
对准料带导轨插槽，向后拉起上盖卷带进行调节。
注 意 无法从料带导轨中圆滑抽出上盖卷带时，会发生卷带现象，请仔
细确认后使用。
往料带导轨方向推开锁夹，固定料带导轨和锁夹。
注 意 请勿在料带导轨开启状态下关闭锁夹。
通过料带是否正常设置在料带导轨，链轮是否正常突出于传输卷带的移送槽进行终
确认。
2-10
三星
SM-Series
气动带式喂料器的操作手册

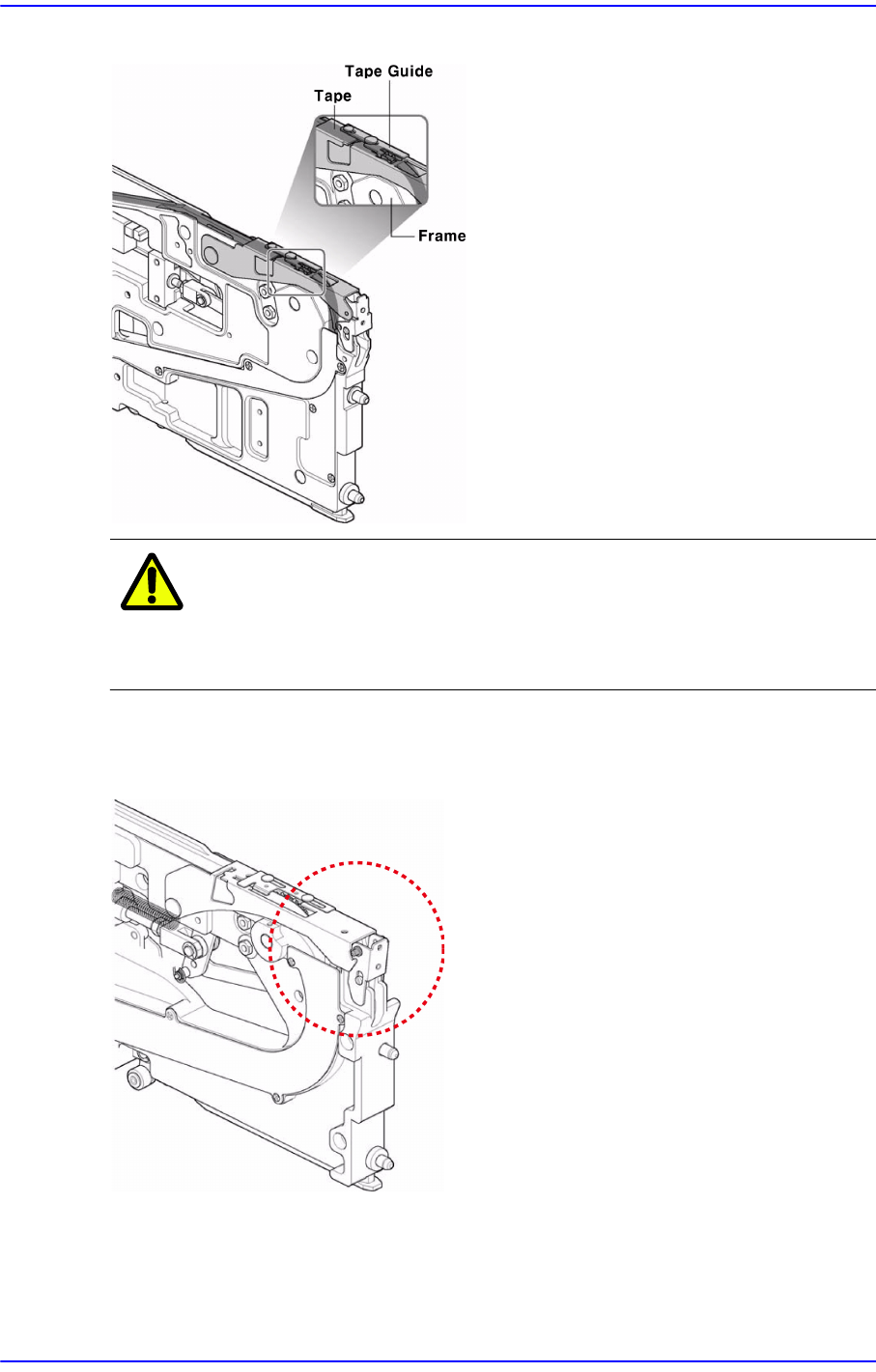

图
2.12
确认料带导轨和料带，机架是否正常安装
(SM 8mm
带式喂料器
)
注 意 如果带式喂料器的传输卷带非正常安装于料带导轨&机架，不紧
贴于料带导轨&机架，则会引起料带供给不良和部件浪费等问
题，请仔细确认贴紧状态后使用。
请确认料带导轨、锁夹的固定状态。
图
2.13
确认料带导轨和锁夹的固定状态
(SM 12mm~16mm
带式喂料器
)
2-11
带式喂料器的操作
图
2.14
确认料带导轨和锁夹的固定
(Locking)
状态
(SM 24mm~88mm
带式喂料器
)
注 意 料带导轨和锁夹的固定不确定状态下进行使用，会引发料带供给
不良、与GANTRY本体碰撞等问题，请仔细确认固定（Locking）
状态后进行使用。
2.1.6. 固定上盖卷带
8mm 带式喂料器
固定从分离插槽抽出的上盖卷带。在 SM 8mm 带式喂料器，把料带分离插槽中
抽出的上盖卷带挂在辊轮A,B，置于排出齿轮与成形齿轮之间。
此时，上盖卷带绷紧状态下放置于上述两个齿轮之间，固定上盖卷带。这时逆时
针方向转动排出齿轮，使之维持不松弛状态。
注 意 上盖卷带在经过辊轮B或排出齿轮与成形(Forming)齿轮之间
时，需要扁平通过以避免折曲或跳过辊轮或齿轮。
一旦折曲或脱离排出齿轮，就可能造成vinyl卡住等问题，需要加
以注意。
