AVK3 参考手册 5.6 全部信息 5.6. 全部信息 D77RCC-60-140-A0 5.6.1 全部信息 可以利用全部信息功能来打印和清除全部生产管理数据。 打印和删除全部信息的步骤 1. 1. 调用服务功能菜单屏幕。 2. 调用生产管理信息屏幕。 按“ F4 ” (PRODUCTION MANAGEMNT[ 生产管理 ]) 。 3 D77RCC-60-140-A0 5.6-1
AVK3
参考手册
5.5 元件管理信息
3. 调用元件消耗数据。
按“F6”(PARTS EXHAUST[元件消耗])。
可以通过按“F7”(PREVIOUS PAGE[前一页])或“F6”(NEXT PAGE[下一页])使显示屏
上下。
* 如果不打印数据，转到第 5 步。
4. 打印数据。
按“F1”(DATA OUTPUT[数据输出])。
5. 完成元件消耗数据功能。
按“F8”(RETURN TO DISP[回复显示])。
D77RCC-60-160-A0
5.5-2
AVK3
参考手册
5.6 全部信息
5.6. 全部信息
D77RCC-60-140-A0
5.6.1 全部信息
可以利用全部信息功能来打印和清除全部生产管理数据。
打印和删除全部信息的步骤
1.

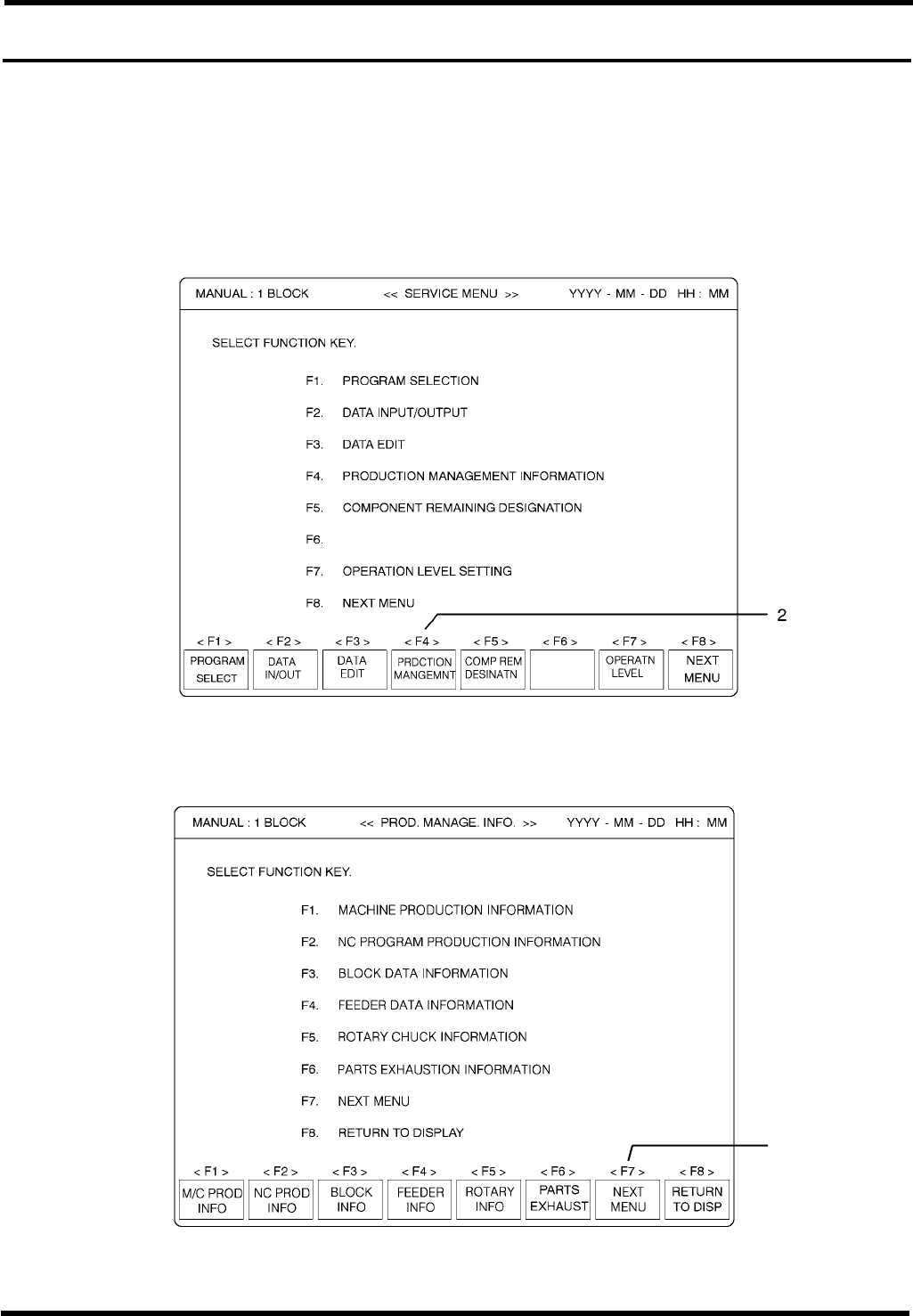

1. 调用服务功能菜单屏幕。
2.
调用生产管理信息屏幕。
按“F4”(PRODUCTION MANAGEMNT[生产管理])。
3
D77RCC-60-140-A0
5.6-1
AVK3
参考手册
5.6 全部信息
3. 调用全部信息屏幕。
按“F7”(NEXT MENU[下一菜单])。
* 如果不打印或不清除数据，转到第 6 步。
5
4
6
4.
打印全部数据。
按“F1”(ALL DATA OUTPUT[所有数据输出])。
(1) 指定 NC 数据区段数据的区段号。
例：要打印 N1～N9 区段的数据
依次按“1”、“→ ”、“9”键。
(2) 指定元件供料器数据的供料器号。
例：要打印 Z1～Z9 供料器的数据
依次按“1”、“→ ”、“9”键”
=备注=
如果不指定区段号／供料器号，将打印出全部区段／供料器的数据。
(3) 开始打印。
按 “ENTER”(回车)键。
AVK3 内置的打印机将会打印出(机器)生产管理数据、(NC 数据)生产管理数据、(指定区
段的)NC 数据的区段数据以及(指定供料器的)元件供料器数据。
5. 清除全部数据。
该操作是清除所有的(机器)生产管理数据、(NC 数据)生产管理数据、NC 数据的区段数据
和元件供料器数据。
(1) 清除全部数据。
按“F2”(ALL CLEAR[全部清除])。
(2) 确认该选择。
按“F1”(YES[是])。
(3) 执行全部清除功能。
按“ENTER”(回车)键。
=备注=
在机器进行生产时不能清除数据。
6. 完成操作。
按 “F8”(RETURN TO DISP[回复显示])
D77RCC-60-140-A0
5.6-2
