6.2 初始状态设定(运行状态)
9. 按“F5”（EOP RECOVERY）设置 EOP 补插功能。
即使元件消耗已经发生，EOP 补插功能将不显示元件消耗错误，直到 EOP 区块完成为止。
这减少了由于元件消耗的机器停止时间。此功能适用于所有 Z 模式。
=备注=
当选择 EOP 补插功能时，不能使用多原点和 Z 更换功能。
运行状态 2(识别运行状态)的设定步骤
2.
1. 按“F2”(RECOG SETTING 2[运行状态 2])。
D77RCC-70-360-A0
6.2-4
AVK3
参考手册
6.2 初始状态设定(运行状态)
2. 利用示教开关选择想要设定的内容。
(1) ALL ADJUST (全部调整)
在生产前，对所有印刷线路板的位置以识别所有插入孔的方式进行补偿。
利用按照指定印刷线路板数目规定识别的间隔，每当生产了该数目的印刷线路板时可以
对所有的插入孔进行识别。
(2) FIRST ADJUST (第一调整)
该功能是识别 NC 数据的第一插入点位，并根据识别结果对整块印刷线路板进行补偿。
当采用 S&R 图表时，该功能将识别每个图形的第一插入点位，并根据识别结果对每个
图形进行补偿。
(3) ANY ADJUST (任意调整)
如果指定对某个特定插入孔进行识别(在 NC 数据程序中)，则可以通过对该特定插入孔
的识别来补偿印刷线路板的位置。
(4) P.C.B. OFFSET (线路板补偿)
通过识别一个插入孔补偿印刷线路板在 X-Y 方向的位置偏移。
(5) P.C.B. TILT (线路板倾斜)
通过识别 2 个插入孔对所有插入孔进行印刷线路板旋转偏移(θ 偏移)的补偿。
(6) OPT HOLE RECV (补插孔识别)
当发生插入出错时，在补插前通过识别对印刷线路板位置进行补偿。
(7) θ调整
通过识别某个元件的两个插入孔，补偿这两个插入孔的间距偏移。
(8) 跨距调整
通过识别某个元件的两个插入孔，补偿这两个插入孔的跨距偏移。
3. 当对 ALL ADJUST 选择为 YES 时，要按照某一印刷线路板数目来指定识别间隔时间。
4. 按“F1”(EVERY PRODUCT[每次生产数据])。
5. 输入一个要求的印刷线路板数目，按“ENTER”键储存该输入数据。
6. 完成设定后，按“F8”(RETURN TO DISP[回复显示])。
D77RCC-70-360-A0
6.2-5
AVK3
参考手册
6.2 初始状态设定(运行状态)
=备注=
当同时对 FIRST ADJUST、P.C.B. OFFSET 或 P.C.B. TILT 设定为“1：YES”时 ，
FIRST ADJUST 为有效，P.C.B. OFFSET 或 P.C.B. TILT 为无效。
改写识别数据的条件
1) 只能在采用所有孔识别方式时改写。
2) 改写的条件
A. 只能在机器启动后的第一次所有孔识别时。
B. 只能在选择(NC 数据)程序后的第一次所有孔识别时。
C. 只能在编辑数据(NC 数据)后的第一次所有孔识别时。
D. 只能在改变机器数据后的第一次所有孔识别时。
3) 不能改写的条件
A. 除上述条件外的其它场合。
B. 第二次及其以后各次所有孔识别时(识别结果保存在主机控制（MMC）的
识别数据储存区)。
运行状态 3(自动补插状态)的设定步骤

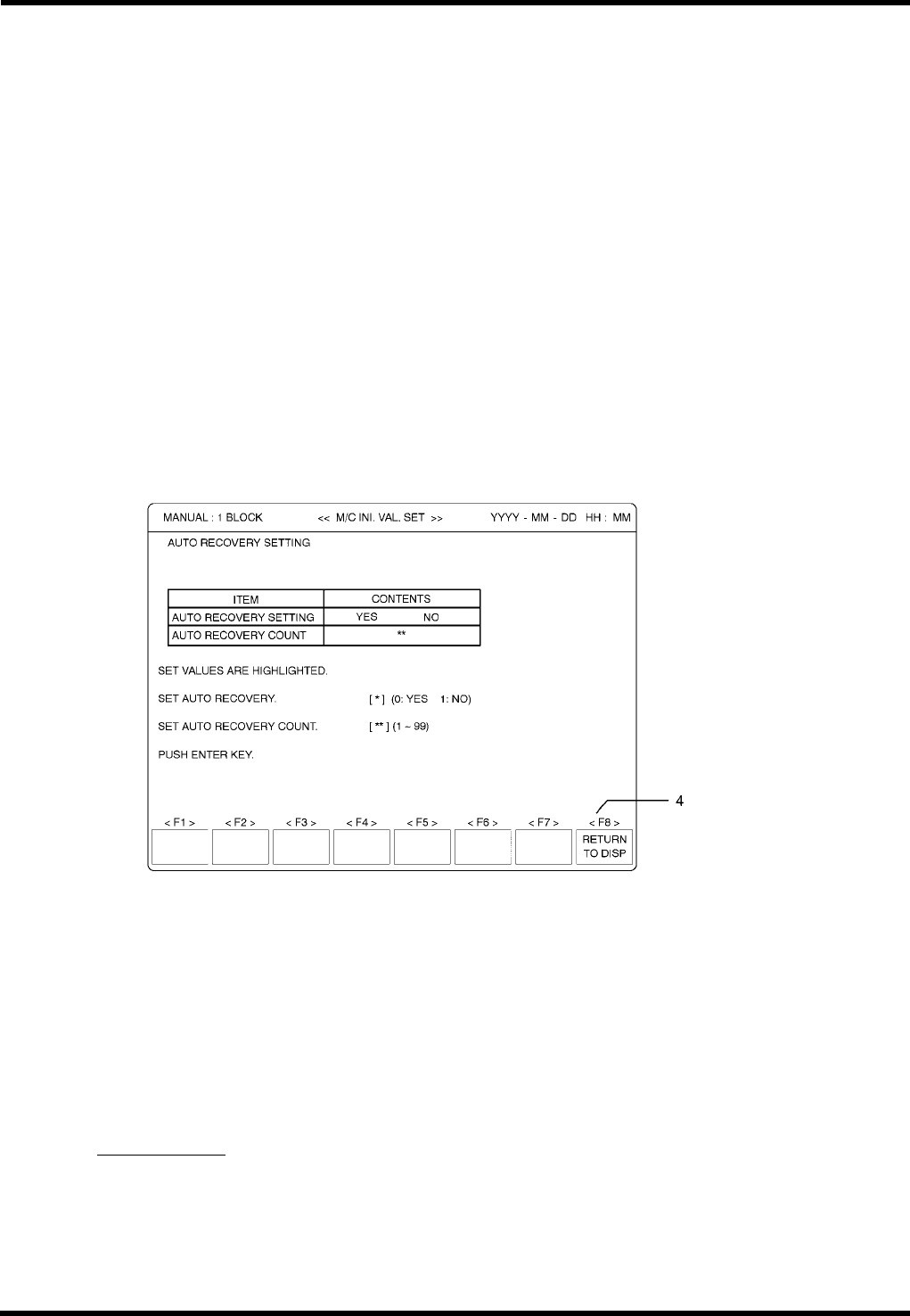

1. 按“F3”(AUTO RECOVERY SETTING[自动补插])。
2. 指定自动补插状态。
(1) 指定是否采用自动补插功能。
‘0’: Yes
‘1’: No
(2) 指定要补插多少次。
1～99 次
3. 如果设定正确，按“ENTER”键将它存储起来。
4. 完成设定后，按“F8”(RETURN TO DISP)。
=提示=
自动补插功能
当发生两个孔都插入出错时，机器将依靠摄像机对两个插入孔进行自动识别，若这
两个插入孔被识别为正常，则可再试插元件。
补插次数是规定想要补插的元件插入次数。
由于自动补插功能不会丢弃出错的元件并会插入相同的元件，因此在以后的过程中
应检查该元件的插入情况。
