AVK3
参考手册
2.2 机械系统规格
D77RCC-12-020-B0
2.2-4
d
t
Db
P
Lb

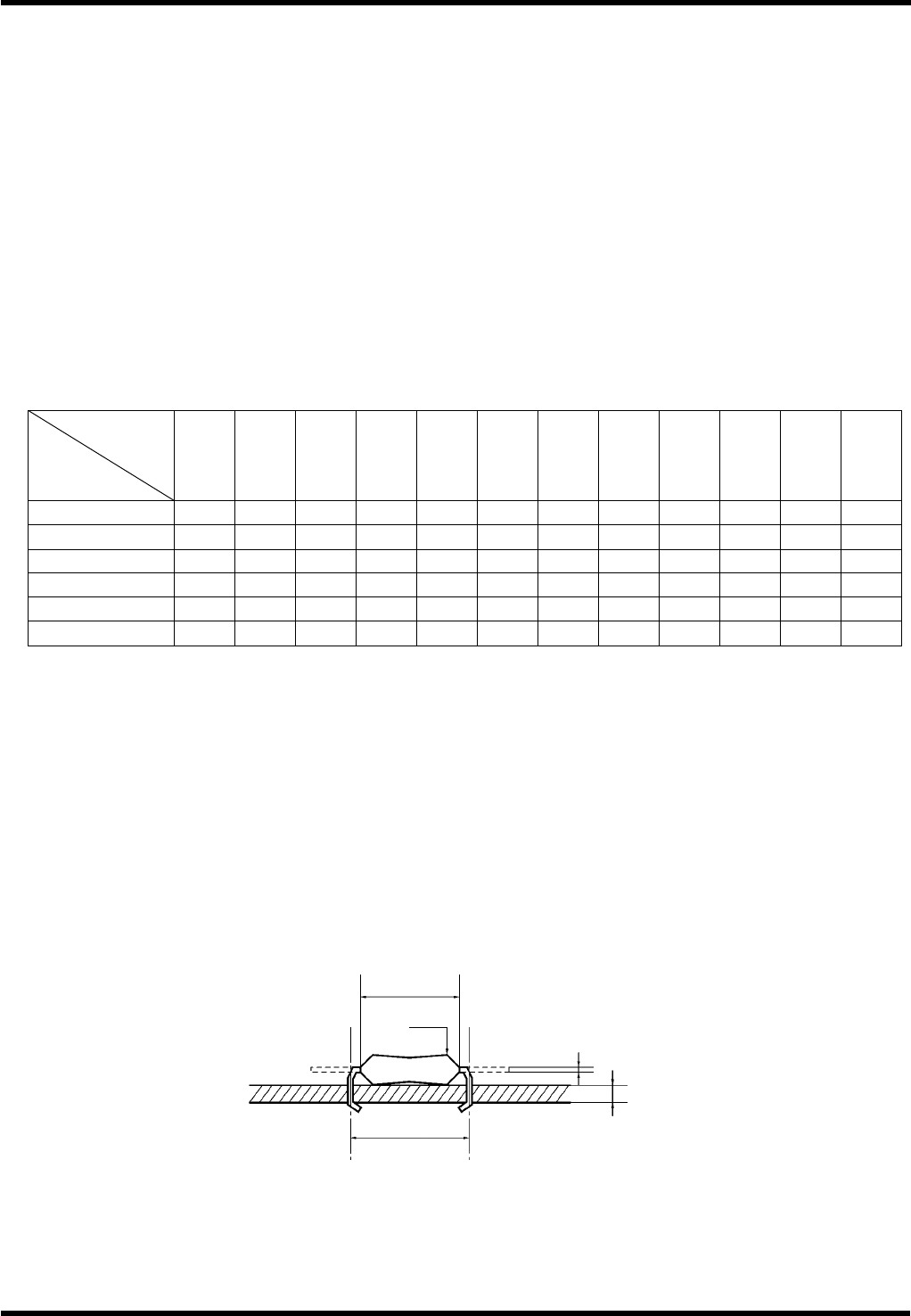

2.2.3 适用的插入元件
轴向引脚元件
插入跨距：26 mm 带宽跨距为 5.0～12.7 mm
52 mm带宽跨距为 5.0～26.0 mm
=提示=
插入跨距为 5.0 mm 时，采用（“插入元件规格”表中）I 级编带精度。
元件引脚线直径(d)：φ0.4～0.8(不超过φ0.8)
元件直径(Dd)：最大φ4.4 mm(采用 1.6 mm 厚的印刷线路板时)
=备注=
使用镀锡的引脚线。(锡含量: 95%以上)
=提示=
元件直径受印刷线路板厚度的限制。请参见下表。
元件直径
印刷线
路板厚度
1.7 2.0 2.3 2.6 2.9 3.2 3.5 3.8 4.1 4.4 4.7 5.0
1.0
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
1.2
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
1.4
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △
1.6
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △ △
1.8
○ ○ ○ ○ ○ ○ ○ ○ ○ △ △ ×
2.0
○ ○ ○ ○ ○ ○ ○ ○ △ △ × ×
○…能插入
×…不能插入
△…请与我们联系（插入元件的形状（引脚线）不同时）
元件长度
编带精度(Ⅰ)：最大 Lb=插入跨距(P)-1.6
编带精度(Ⅱ)：最大 Lb=插入跨距(P)-2.0
编带精度(Ⅲ)：最大 Lb=插入跨距(P)-2.7
=提示=
插入跨距为 5 mm 时，最大 Lb 为 3.4 mm(5-1.6=3.4)
跳线(选购)
插入跨距(P)：5～26 mm
线径：φ0.6±0.02 mm
采用镀铅引脚线
AVK3
参考手册
2.2 机械系统规格
D77RCC-12-020-B0
2.2-5
2.2.4 编带元件的包装
扁平包装
每个扁平封装的最大重量为 1kg，每个卡盒可搭载的最大扁平封装总重量为 4.5kg。
=提示=
圆括号中的尺寸适用于 52 mm 编带元件。
如果编带箱宽度小于 80 mm，可使用标准料架。
如果编带箱宽度小于 85 mm，可使用 85 mm 料架。
如果编带箱宽度超过 85 mm，请向我们咨询。
最大 120 mm
最小 255 mm
最大 5.1 mm
(
80 mm
)
