AVK3参考手册.pdf - 第85页
AVK3 参考手册 5.1 生产信息 5.1.4 显示生产数据 (NC 数据 ) 生产数据 (NC 数据 ) 功能可用于显示、 打印和清除关于生产过程开始的每个 NC 数据的累 计生产数据 ( 直至清除 ) 。 显示 NC 数据的步骤 3. 1. 调用服务功能菜单栏。 2. 调用生产管理信息栏 . 按 “ F4 ” (PRDCTION MANGEMNT[ 生产管理 ]) 。 3 D77RCC-60-010-A0 5.1-8
AVK3
参考手册
5.1 生产信息
3. 调用 NC 程序生产管理信息屏幕
按“F1”(M/C PROD INFO[M/C 生产信息])。
4.
调用计时表信息画面。
按 “F7”(HOUR METER[计时表])。
5.
打印数据。
按 “F1” (DATA OUTPUT[数据输出]). AVK3 的内置的打印机将会打印数据(可选项)。
=提示=
建议用户在清除数据前将数据打印出来。
6.
完成操作
按“F8”(RETURN TO DISP[回复显示])。
D77RCC-60-010-A0
5.1-7
AVK3
参考手册
5.1 生产信息
5.1.4 显示生产数据(NC 数据)
生产数据(NC 数据)功能可用于显示、打印和清除关于生产过程开始的每个 NC 数据的累
计生产数据(直至清除)。
显示 NC 数据的步骤
3.
1. 调用服务功能菜单栏。
2.
调用生产管理信息栏.
按 “F4”(PRDCTION MANGEMNT[生产管理])。
3
D77RCC-60-010-A0
5.1-8
AVK3
参考手册
5.1 生产信息

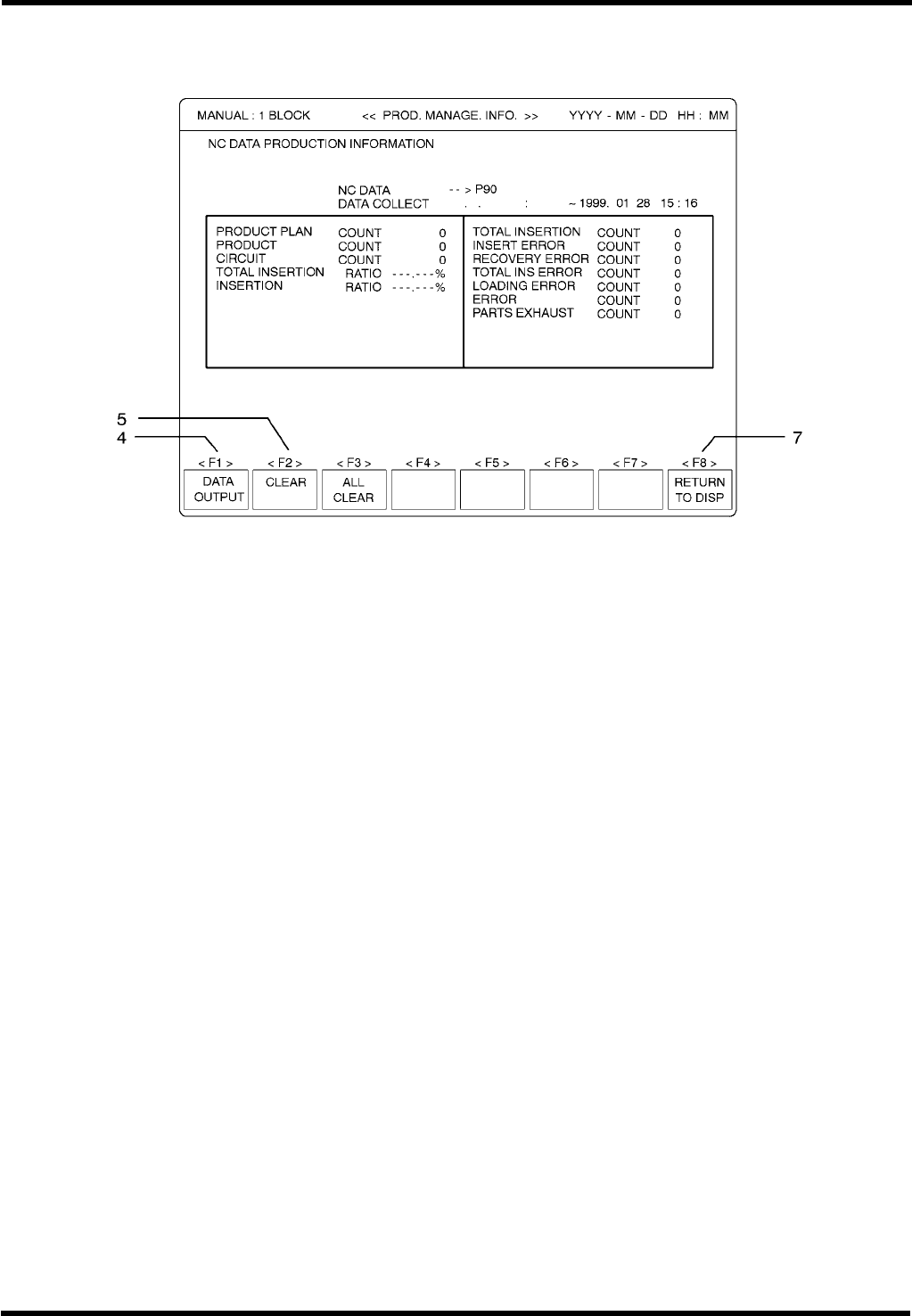

3. 调用 NC 程序生产管理信息栏。
按“F2”(NC PROD INFO[NC 程序信息])。
*若不打印或清除，前进至步骤 7。
4.
打印数据
按“F1” (DATA OUTPUT[数据输出])。AVK3 的内置打印机将会打印数据。
=提示=
按“F1” (DATA OUTPUT[数据输出])。AVK3 的内置打印机将会打印数据。
5. 清除数据
该操作清除关于 NC 数据的所有生产数据(屏幕上所显示的)。
(1) 选择清除功能。
按 “F2” (CLEAR[清除])。
(2) 确认该选择。
按 “F1”(YES[是])。
(3) 执行清除功能。
按 “ENTER” (回车) 来清除数据。
=备注=
在机器生产时不能清除数据。
6. 数据全部清除
该操作清除所有生产数据(NC 数据)和所有 NC 数据区段数据。
(1) 选择全部清除功能。
按“F3”(ALL CLEAR[全部清除])。
(2) 确认该选择。
按 “F1” (YES[是])。
(3) 执行全部清除功能。.
按 “ENTER” (回车) 来清除所有 NC 数据的生产数据和区段数据。
=备注=
在机器生产时不能清除数据。
7. 完成操作
按 “F8”(RETURN TO DISP[回复显示])。
D77RCC-60-010-A0
5.1-9
