AVK3
参考手册
6.5 初始状态设定(识别)
6.5. 初始状态设定(识别)
D77RCC-70-390-A0

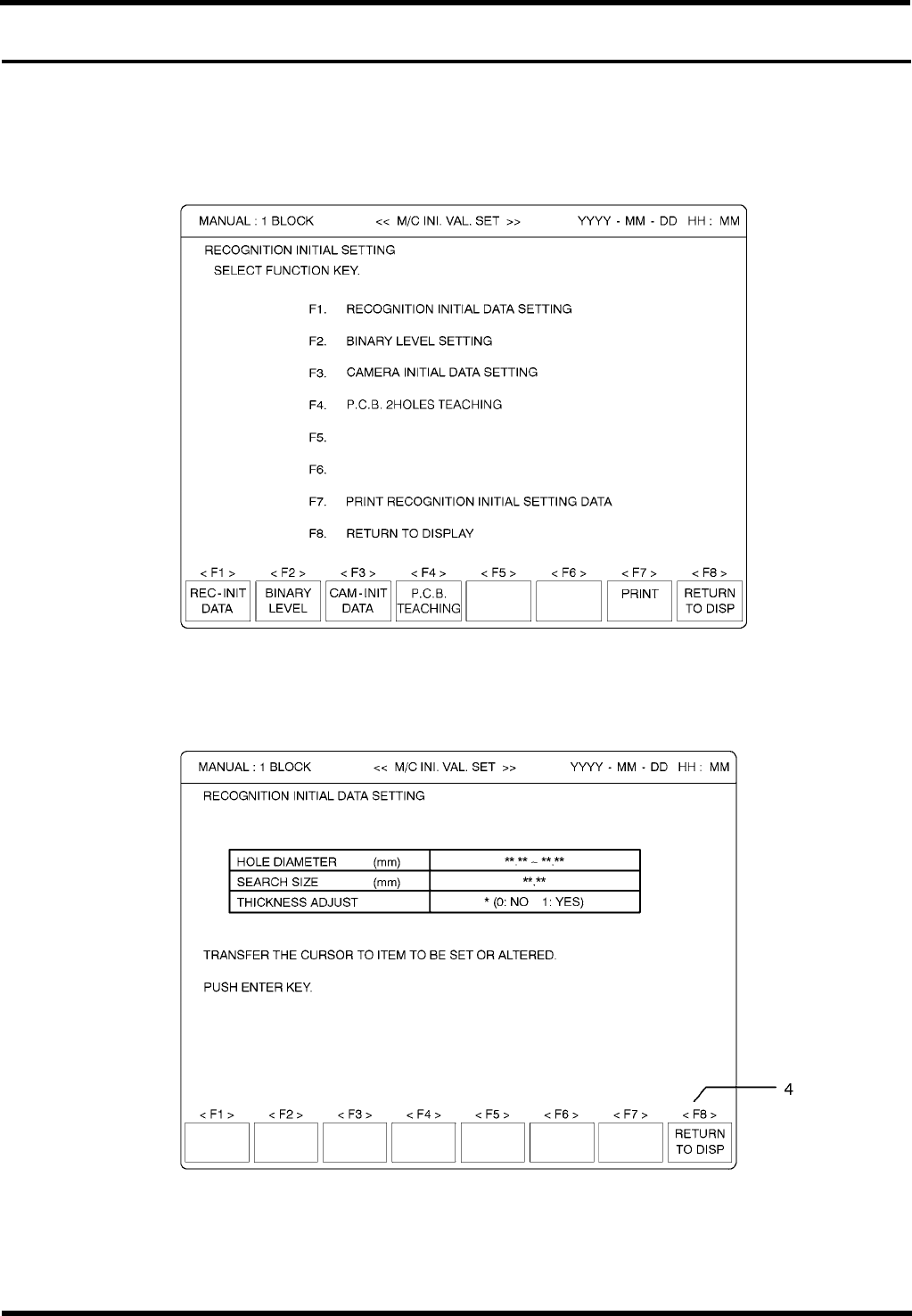

6.5.1 识别初始状态设定
识别初始状态设定包括‘识别初始数据’、‘二进制电平’、‘摄象机初始数据’、‘线
路板 2 孔示教’。
识别初始数据的设定步骤
由于识别初始数据已在制造厂设定好了，因此请认真考虑后再改变它们。
1.
1. 按“F1”(REC-INIT DATA[识别数据])。
2. 在各输入区输入数据。
3. 如果输入数据正确，按 “ENTER”键将它们存储起来。
4. 完成设定后，按 “F8”(RETURN TO DISP)。
D77RCC-70-390-A0
6.5-1
AVK3
参考手册
6.5 初始状态设定(识别)
=提示=
‘孔径’： 指定能识别的孔径
‘搜索尺寸’： 指定(工作区)识别窗口的尺寸
‘厚度调整’： 指定是否要进行印刷线路板厚度补偿
二进制电平的设定步骤
由于二进制电平在制造厂已设定好了，因此在改变设定之前，请慎重考虑。
2.
1. 按“F2”(BINARY LEVEL[二进制电平设定])。
2.
使用主操纵盘上的示教开关(“<”, “>”, “∧”, “∨”)使目标物(样板/印刷线路板)置于摄像机下面。
3. 按 “ENTER”键，二进制电平将自动设定。
4. 必要时，可以通过按“↑”、“↓”键来增加／减少二进制电平设定值。
D77RCC-70-390-A0
6.5-2
AVK3
参考手册
6.5 初始状态设定(识别)
5. 按“ENTER”键将二进制电平设定值储存起来。
6. 完成设定后，按“F8”(RETURN TO DISP)
摄象机初始数据的设定步骤
摄象机初始数据在制造厂已作了设定，不必对它们作任何改变，只需对它们进行检查。
3.
1. 按“F3”(CAM-INIT DATA[摄象机初始数据])。
2.
完成设定后，按“F8”(RETURN TO DISP)。
=提示=
‘摄象机标尺’： 在 X 和 Y 方向 CCD 摄象机 1 个象素的尺寸(mm)
‘摄象机角度’： 摄象机 X-Y 座标相对 X-Y 工作台座标的旋转角度
D77RCC-70-390-A0
6.5-3
