AVK3 参考手册 2.5 插入限制 2.5. 插入限制 D77RCC-12-150-A0 2.5.1 插入限制 基准孔周围的盲区 不能插入元件区域 盲区 元件 A 放大图 0°, -180° 方向的盲区（不能插入）（ X, -X ） 90°, -270° 方向的盲区（不能插入）（ Y, -Y ） 元件 B 放大图 0°, -180° 方向的盲区（不能插入）（ X, -X ） 90°, -270° 方向的盲区（不能插入）（ Y, -…
AVK3
参考手册
2.4 印刷线路板规格
D77RCC-12-040-B0
2.4-4
AVK3
参考手册
2.5 插入限制
2.5. 插入限制
D77RCC-12-150-A0

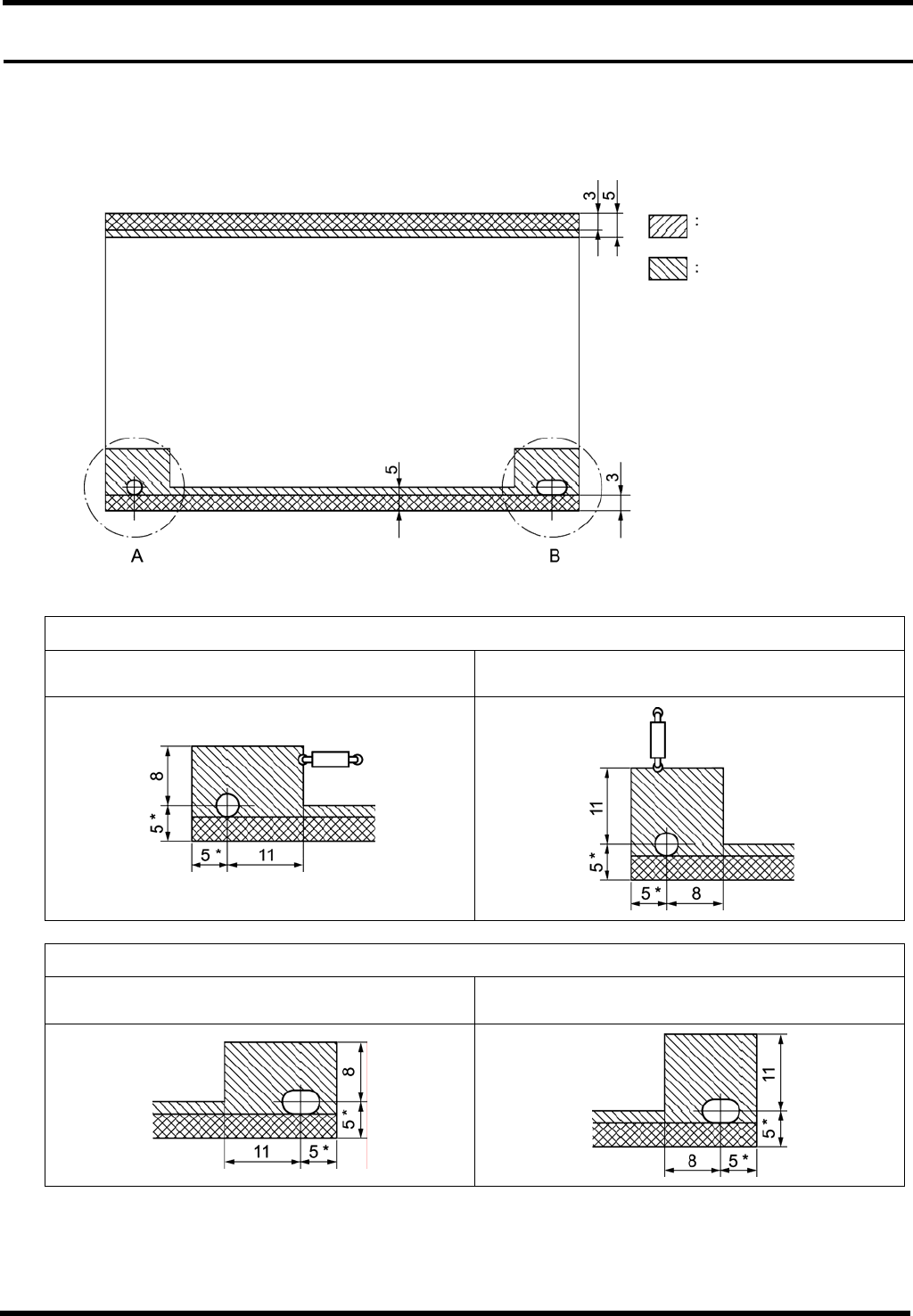

2.5.1 插入限制
基准孔周围的盲区
不能插入元件区域
盲区
元件 A 放大图
0°, -180°方向的盲区（不能插入）（X, -X） 90°, -270°方向的盲区（不能插入）（Y, -Y）
元件 B 放大图
0°, -180°方向的盲区（不能插入）（X, -X） 90°, -270°方向的盲区（不能插入）（Y, -Y）
* 标准规格尺寸
D77RCC-12-150-A0
2.5-1
AVK3
参考手册
2.5 插入限制

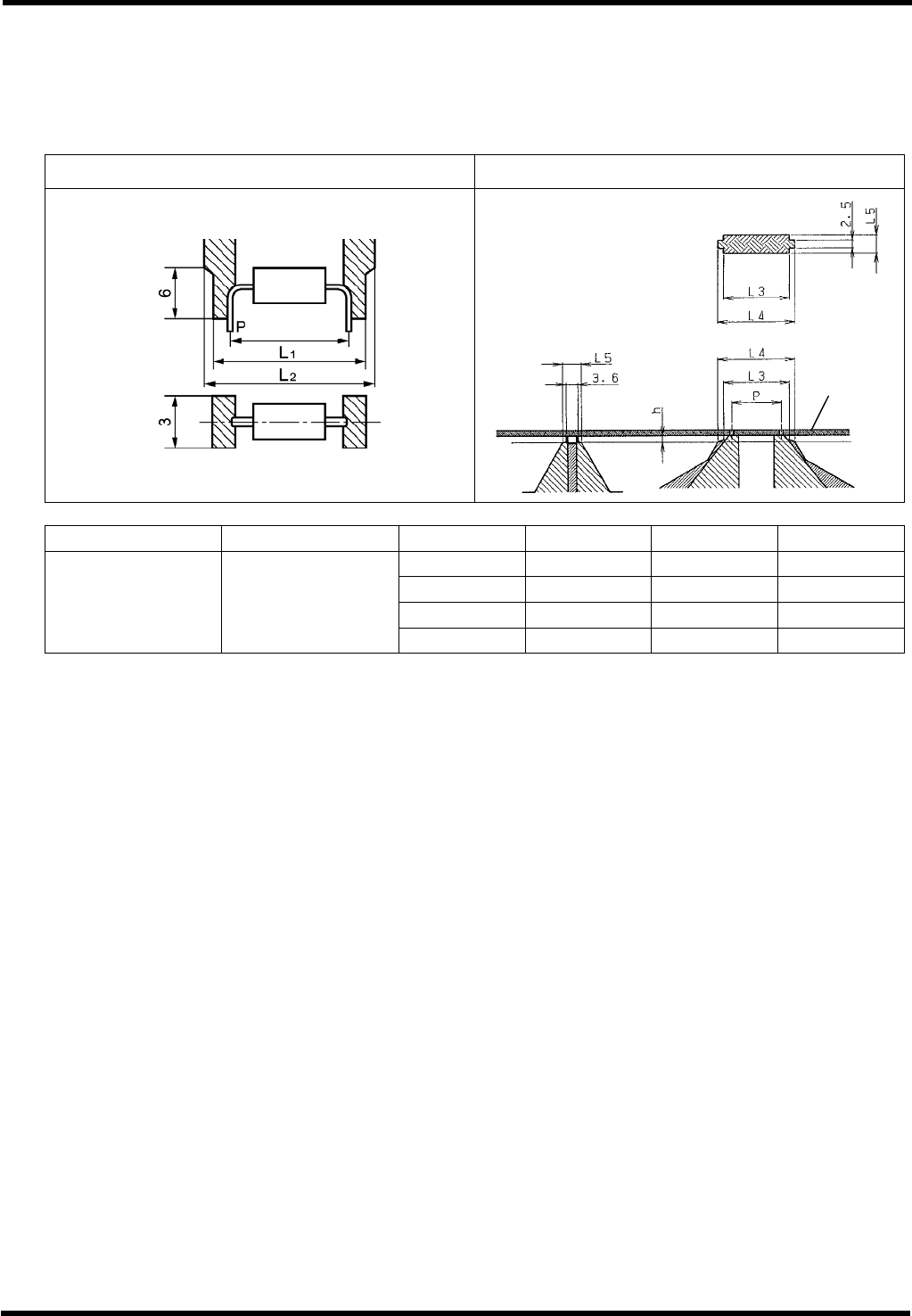

由插入工具造成的盲区
插入时，插入工具会接触印刷线板的表面，即成形机构会接触印刷线路板的顶面而砧座
要会接触印刷线路板的背面。图示中的阴影部份为接触区。
在当前正在插入的元件与先前已经插入的相邻元件之间必须留有这一盲区。
(Insertion
pitch)
由成形机构造成的盲区 由砧座造成的盲区
印刷线板
（插入跨距）
L
1
L
2
h L
3
L
4
L
5
P + 2.0 P + 7.5 0 P + 2.2 P + 2.2 3.6
1 P + 4 P + 4 3.6
2 P + 5.6 P + 9 6
6 P + 12 P + 14 11
D77RCC-12-150-A0
2.5-2
