AVK3
参考手册
5.1 生产信息
5.1.1 生产数据显示的数据项
下表是（机器）生产管理数据和（NC 程序）生产管理数据的数据项目及其说明。
数据项 内容 备注
产品记数
PRODUCT COUNT
已生产的印刷线路板数目。
如果在 NC 数据结束前生产中断，出故障的印刷
线路板不计入产品数。当 EOP 区段完成了它的
插件时列入产品计数。
电路计数
CIRCUIT COUNT
已生产的电路数。 S&R 图形数×印刷线路板数。
通电时间
POWER ON TIME
机器接通电源的总时间。
运转时间
OPERATION TIME
机器进行生产的总时间。
以机器按自动和在线模式运转的时间计时。总时
间是指在自动／在线模式下输入“START”后 直
到 1 区段停、EOP 停、出错停机、元件耗尽停机
为止的时间。
准备时间
PREPARATION
TIME
机器通电时因非故障原因停机的总时间。
也是机器按半自动和手动模式运转的总时
间。
在对维修时间进行计数时，对准备时间不计数。
维修时间
MAINTENANCE
TIME
从错误复置到按“START”键时的总时间。
从在自动和在线模式下错误复置到机器开始运
以及到切换到手动或半自动模式时的时间。
印刷线路板等待时间
(上板器)
PCB WAIT TIME
(LOADER)
在自动和在线模式下等待上游印刷线路板
的总时间。
只计上游印刷线路板等待的时间。它不计下游印
刷线路板的等待时间。
印刷线路板等待时间
(下板器)
PCB WAIT TIME
(UNLOADER)
在自动和在线模式下等待下游印刷线路板
的总时间。
故障时间
TROUBLE TIME
在自动和在线模式下机器因出错而不运转
的总时间。
显示出错信息和停机的总时间。但是元件耗尽和
插入出错不计入故障时间。另外，在手动和半自
动模式下发生出错时，运转的准备时间也不计入
故障时间。
插入出错时间
INSERT ERROR TIME
因自动／在线模式下发生插入出错而停机
的总时间。
元件耗尽时间
PARTS EXHAUST TIME
因自动／在线模式下发生元件耗尽而停机
的总时间。
（120 站设备）
在 Z 交换模式下，即使元件已用完而机器仍在运
转，仍计为运转时间而不是元件耗尽时间。
总插入率 %
TOTAL INS RATIO (%)
插入率 %
INSERTION RATIO (%)
运转率 %
OPERATION RATIO (%)
四舍五入到4位小数。
但是 99.9995～99.9999 计为 99.999%。
(插入次数-总插入出错数)×100
插入次数
(插入次数-插入出错数)×100
插入次数
运转时间×100
通电时间
D77RCC-60-010-A0
5.1-2
AVK3
参考手册
5.1 生产信息
数据项 内容 备注
插入次数
INSERTION
COUNT
元件插到印刷线路板的次数。
计算元件正确放置在印刷线路板上和发生插入
出错的次数。计算完成补插元件成功和补插出错
的次数。
插入出错次数
INSERTION
ERROR COUNT
正常运转时的插入出错次数。 不包括恢复运转时的出错。
补插出错次数
RECOVERY
ERROR COUNT
恢复插入时的插入次数。 直到补插成功为止的插入出错数。
总插入出错次数
TOTAL
INSERTION
ERROR COUNT
在发生插入出错后取消补插的次数（插入
取消）。
当发生某一插入出错而 “RECOV”LED 亮时，
按“RECOV”使LED 熄灭，再通过按 “START”
键取消补插的次数。
还包括 “RECOV”LED 亮时，再按“RESET”
键使 LED 熄灭，取消补插的次数。
上板出错次数
LOADING ERROR
COUNT
因上板出错而停机的次数。
出错次数
ERROR COUNT
因插入出错外的其他出错而停机的次数。 不计入印刷线路板等待出错的时间。
元件耗尽次数
PARTS EXHAUST
COUNT
因元件耗尽出错而停机的次数。
仍计算在采用Z交换模式时，Z轴的其中一个供料
元的元件耗尽次数，虽然另一供料单元已使机器
继运行。
在采用 Z 替换功能，且最后一个替换元件供粒器
的件件也用完时，即开始计数。
生产计划计数
PRODUCT PLAN
COUNT
按 NC 程序规定要生产的印刷线路板数
量。
D77RCC-60-010-A0
5.1-3
AVK3
参考手册
5.1 生产信息
5.1.2 显示(机器)生产数据
(机器)生产数据功能是用来显示、打印和清除从机器开始生产以来(直到清除为止)的所有
累积生产数据。

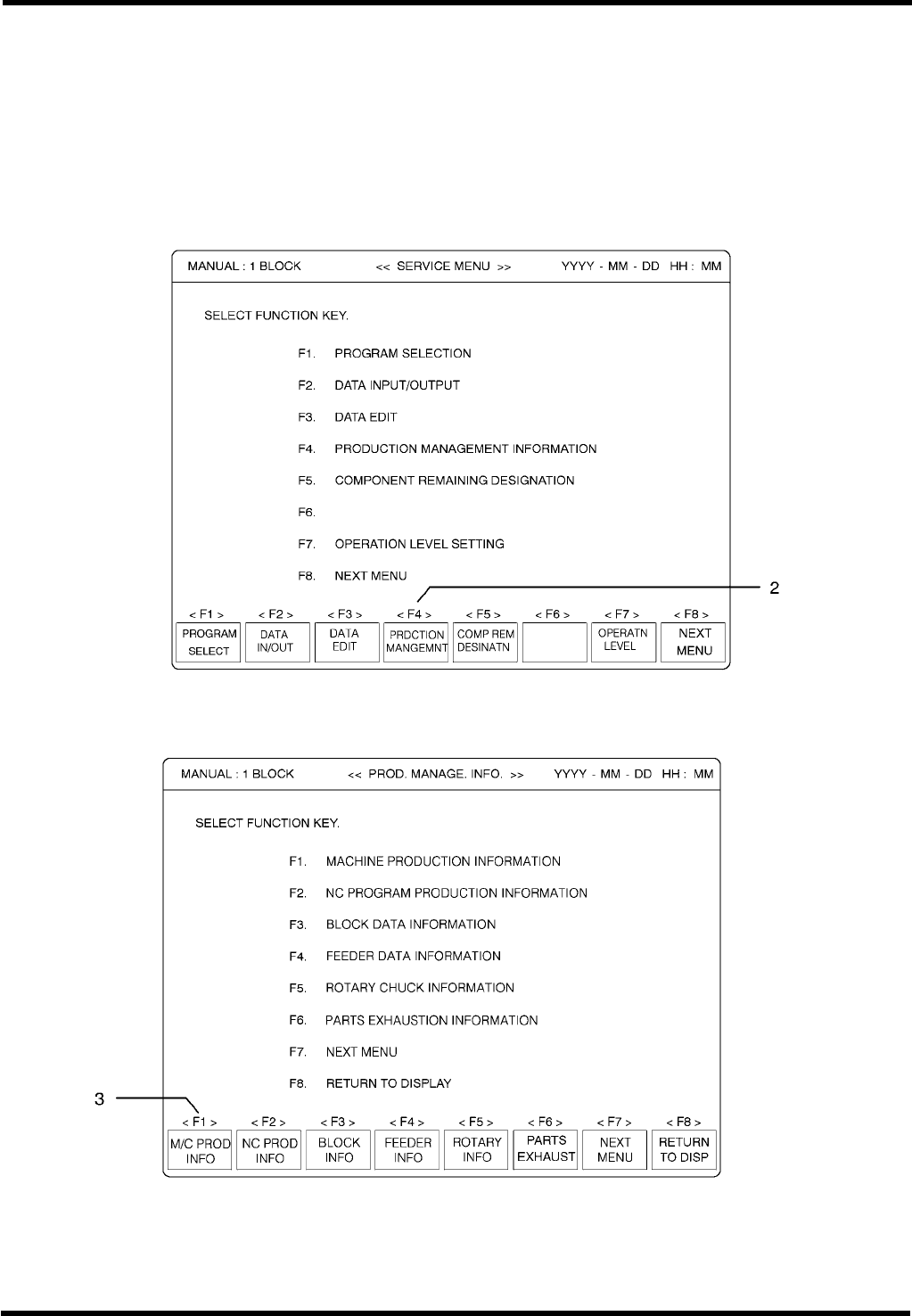

显示机器生产数据的步骤
1.
1. 调用服务功能菜单屏幕。
按“REQUEST”键。
2.
调用生产管理信息屏幕。
按“F4”(PRODUCTION MANAGEMNT [生产管理])。
