AVK3
参考手册
5.2 NC 数据的区段信息
5.2. NC 数据的区段信息
D77RCC-60-150-A0
5.2.1 NC 数据的区段信息
可以利用 NC 数据的区段信息功能来显示、打印和清除从机器开始生产以来(直到清除为
止)的各 NC 数据区段的累积插入次数据。
显示 NC 数据区段信息的步骤
1.
1. 调用服务功能菜单屏幕。
2.
调用生产管理信息屏幕。
按“F4”(PROUCTION MANAGEMNT[生产管理])。
3
D77RCC-60-150-A0
5.2-1
AVK3
参考手册
5.2 NC 数据的区段信息

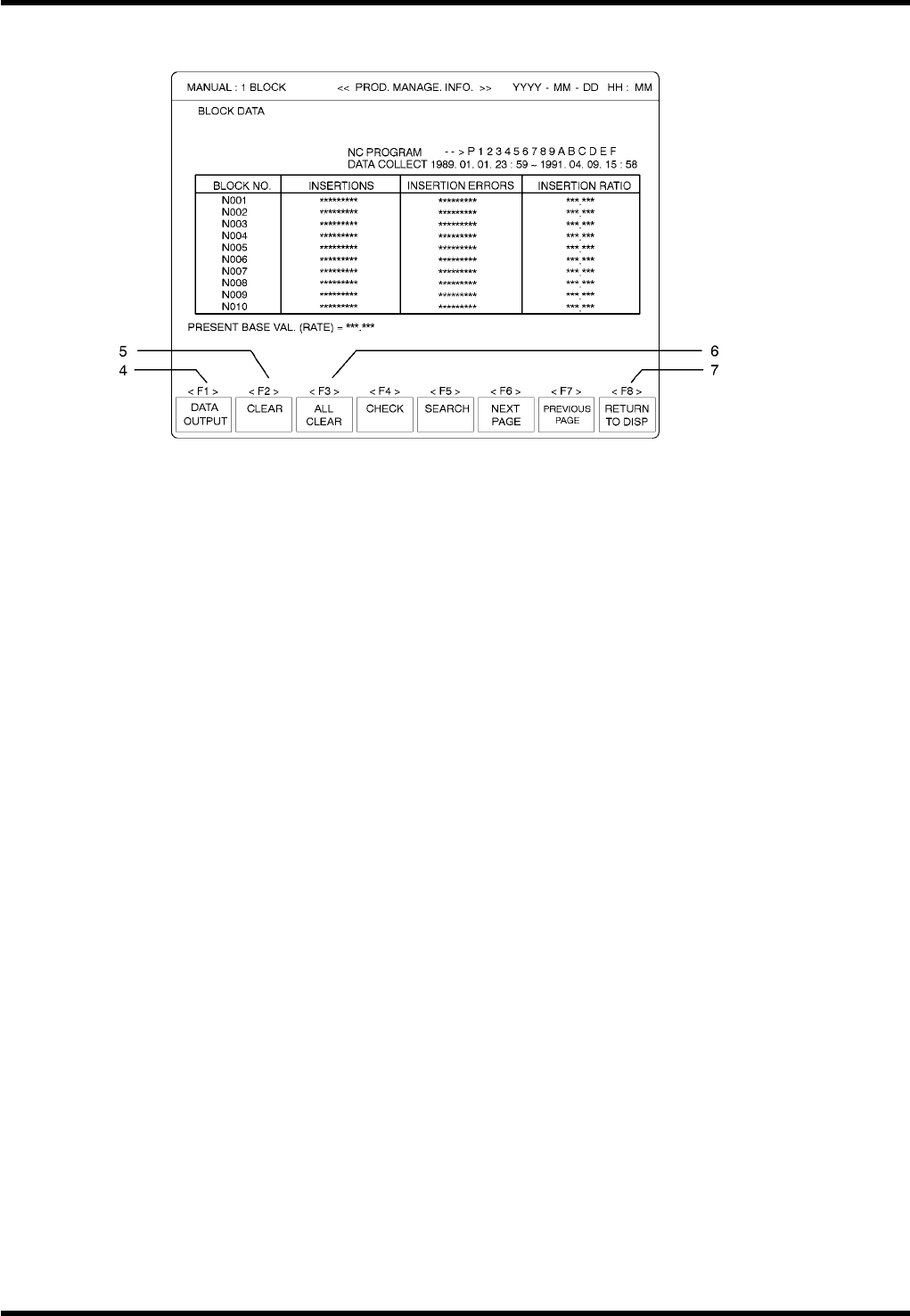

3. 调用区段数据屏幕
按“F3”(BLOCK DATA[区段数据])。
=提示=
不符合标准插入率的区段会显示醒目红色。
可以通过按“F7” (PREVlOUS PAGE[前一页])或“F6”(NEXT PAGE[下一页])使显示
屏上下翻页来寻找屏幕上尚未出现的 NC 数据。
如果不打印或不清除数据，转到第 7 步。
4. 打印数据。
(1) 调用打印画面屏幕。
按“F1” (DATA OUTPUT[数据输出])。
(2) 指定要打印的数据区段号。
例：要打印 N1—N9 区段的数据
按“1”。
利用示教开关使光标移到下一个输入区。
按“9”。
(3) 开始打印。
按 “ENTER”(回车)键。AVK3 内置的打印机就会打印数据。
=提示=
如果不指定区段号，按“ENTER”键后将打印全部 NC 数据。在清除数据前应将数据拷
贝下来并小心保存好。
5. 清除数据。
该操作是清除(屏幕上显示的)NC 数据的全部插入次数据。
(1) 选择清除功能。
按 “F2”(CLEAR[清除])。
(2) 确认该选择。
按 “F1”(YES[是])。
(3) 执行清除功能。
按“ENTER”(回车)键清除数据。
=备注=
在机器进行生产时不能清除数据。
D77RCC-60-150-A0
5.2-2
AVK3
参考手册
5.2 NC 数据的区段信息
6. 清除全部数据。
该操作是清除 NC 数据的所有区段数据和所有生产数据(NC 数据)。
(1) 选择全部清除功能。
按“F3”(ALL CLEAR[全部清除])。
(2) 确认该选择。
按“F1”(YES[是])。
(3) 执行全部清除功能。
按“ENTER”(回车)键清除 NC 数据的全部区段数据和生产数据。
=备注=
在机器进行生产时不能清除数据。
7. 完成操作。
按“F8”(RETURN TO DISP[回复显示])。
D77RCC-60-150-A0
5.2-3
