6.2 初始状态设定(运行状态)
6. 如果完成了各项设定，按 “ENTER”键后再进行检查。

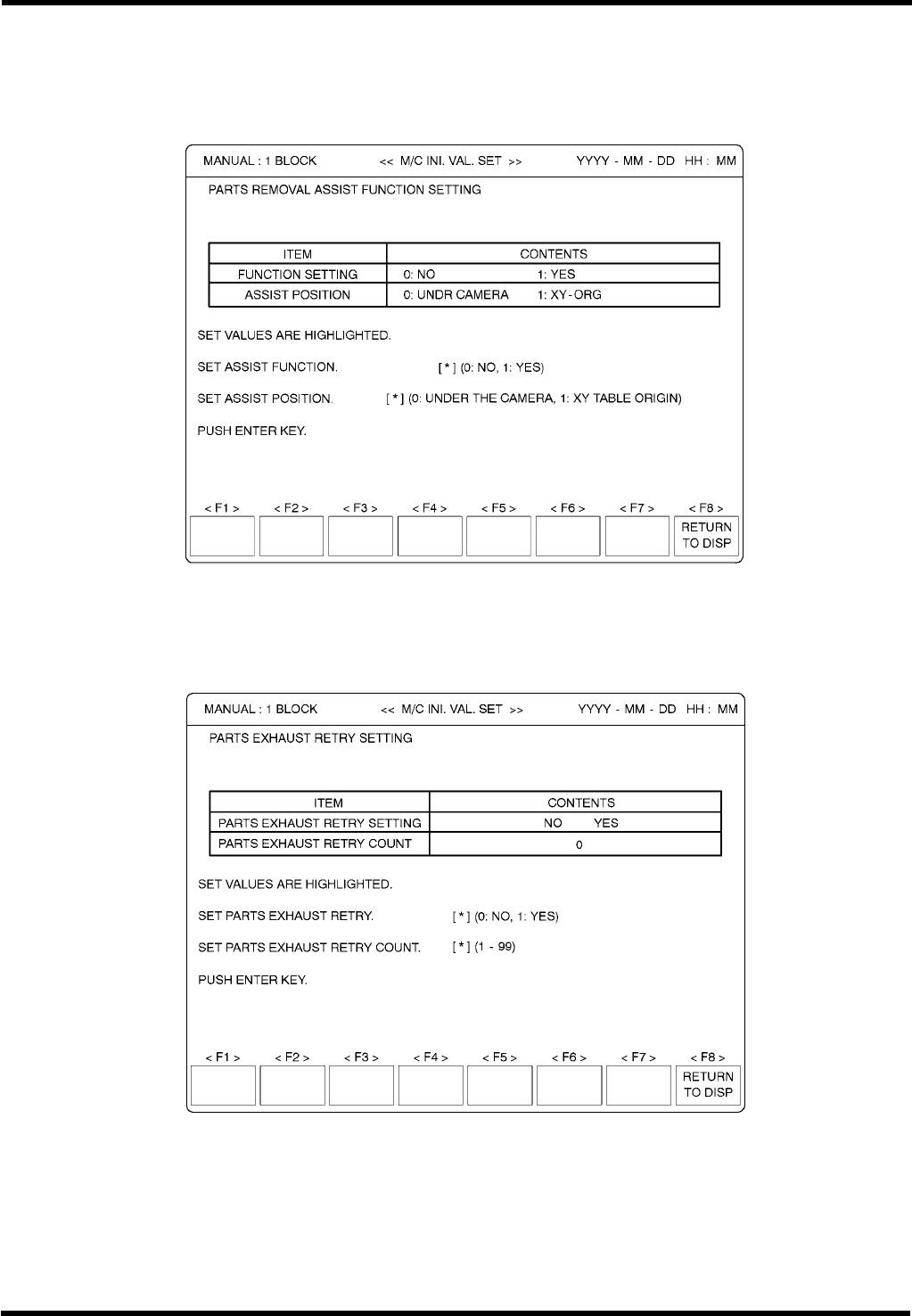

7. 按 “F2”(REMOVAL ASSIST[拆除辅助])设定元件排除支持功能。
当发生某一出错时，元件排除支持功能会使插入出错的区段移到摄象机下面的某一位置或
XY 工作台原点。这样就能减少出错时拆除元件所需的时间。
8.
按“F4”(PARTSEXH RETRY)设置“元件消耗重试”功能。
当检测到“元件耗尽”时，元件消耗重试功能可以重新对元件进行。这防止了由于元件弯曲
而导致元件耗尽的检测错误。
D77RCC-70-360-A0
6.2-3
AVK3
参考手册
6.2 初始状态设定(运行状态)

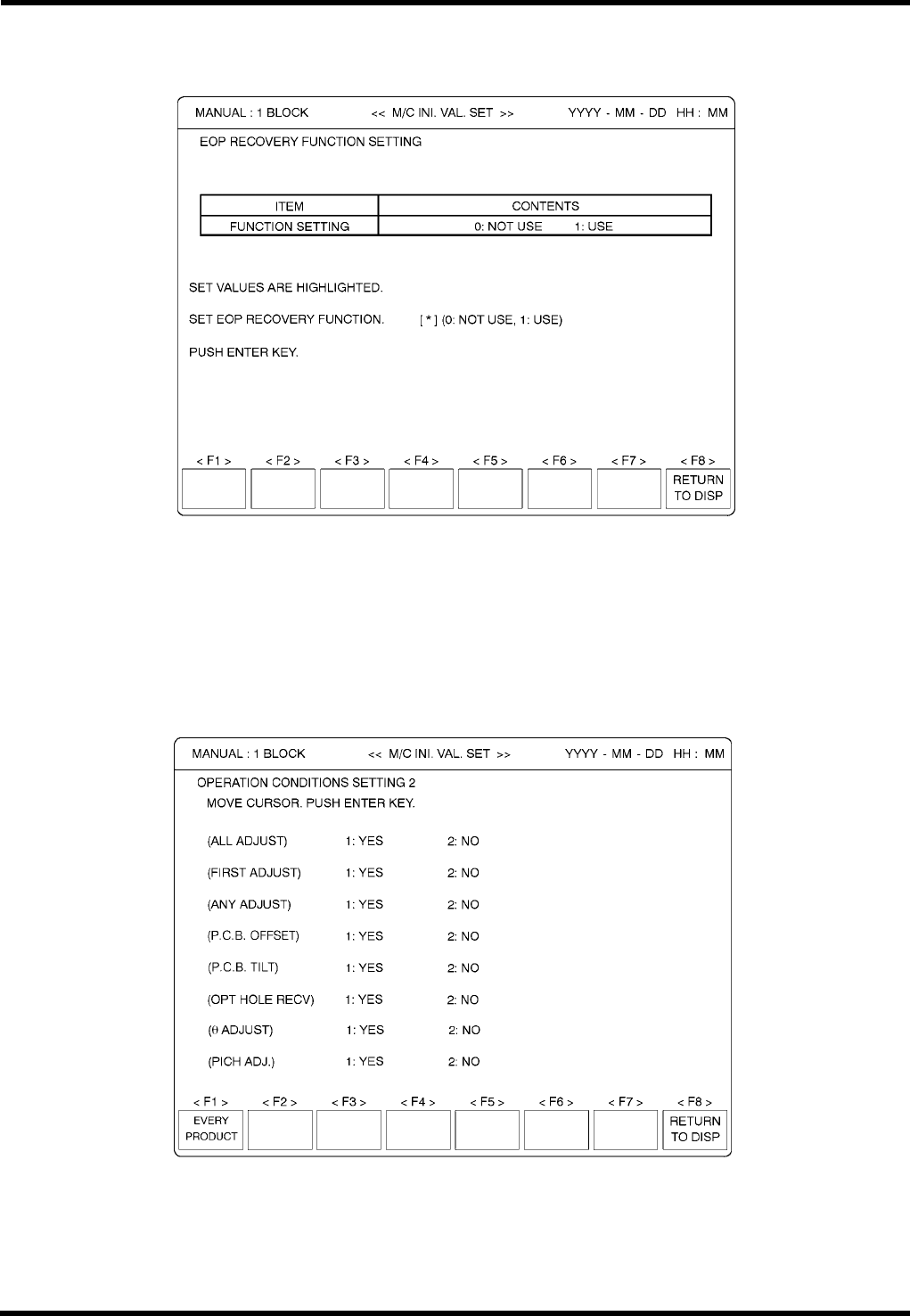

9. 按“F5”（EOP RECOVERY）设置 EOP 补插功能。
即使元件消耗已经发生，EOP 补插功能将不显示元件消耗错误，直到 EOP 区块完成为止。
这减少了由于元件消耗的机器停止时间。此功能适用于所有 Z 模式。
=备注=
当选择 EOP 补插功能时，不能使用多原点和 Z 更换功能。
运行状态 2(识别运行状态)的设定步骤
2.
1. 按“F2”(RECOG SETTING 2[运行状态 2])。
D77RCC-70-360-A0
6.2-4
AVK3
参考手册
6.2 初始状态设定(运行状态)
2. 利用示教开关选择想要设定的内容。
(1) ALL ADJUST (全部调整)
在生产前，对所有印刷线路板的位置以识别所有插入孔的方式进行补偿。
利用按照指定印刷线路板数目规定识别的间隔，每当生产了该数目的印刷线路板时可以
对所有的插入孔进行识别。
(2) FIRST ADJUST (第一调整)
该功能是识别 NC 数据的第一插入点位，并根据识别结果对整块印刷线路板进行补偿。
当采用 S&R 图表时，该功能将识别每个图形的第一插入点位，并根据识别结果对每个
图形进行补偿。
(3) ANY ADJUST (任意调整)
如果指定对某个特定插入孔进行识别(在 NC 数据程序中)，则可以通过对该特定插入孔
的识别来补偿印刷线路板的位置。
(4) P.C.B. OFFSET (线路板补偿)
通过识别一个插入孔补偿印刷线路板在 X-Y 方向的位置偏移。
(5) P.C.B. TILT (线路板倾斜)
通过识别 2 个插入孔对所有插入孔进行印刷线路板旋转偏移(θ 偏移)的补偿。
(6) OPT HOLE RECV (补插孔识别)
当发生插入出错时，在补插前通过识别对印刷线路板位置进行补偿。
(7) θ调整
通过识别某个元件的两个插入孔，补偿这两个插入孔的间距偏移。
(8) 跨距调整
通过识别某个元件的两个插入孔，补偿这两个插入孔的跨距偏移。
3. 当对 ALL ADJUST 选择为 YES 时，要按照某一印刷线路板数目来指定识别间隔时间。

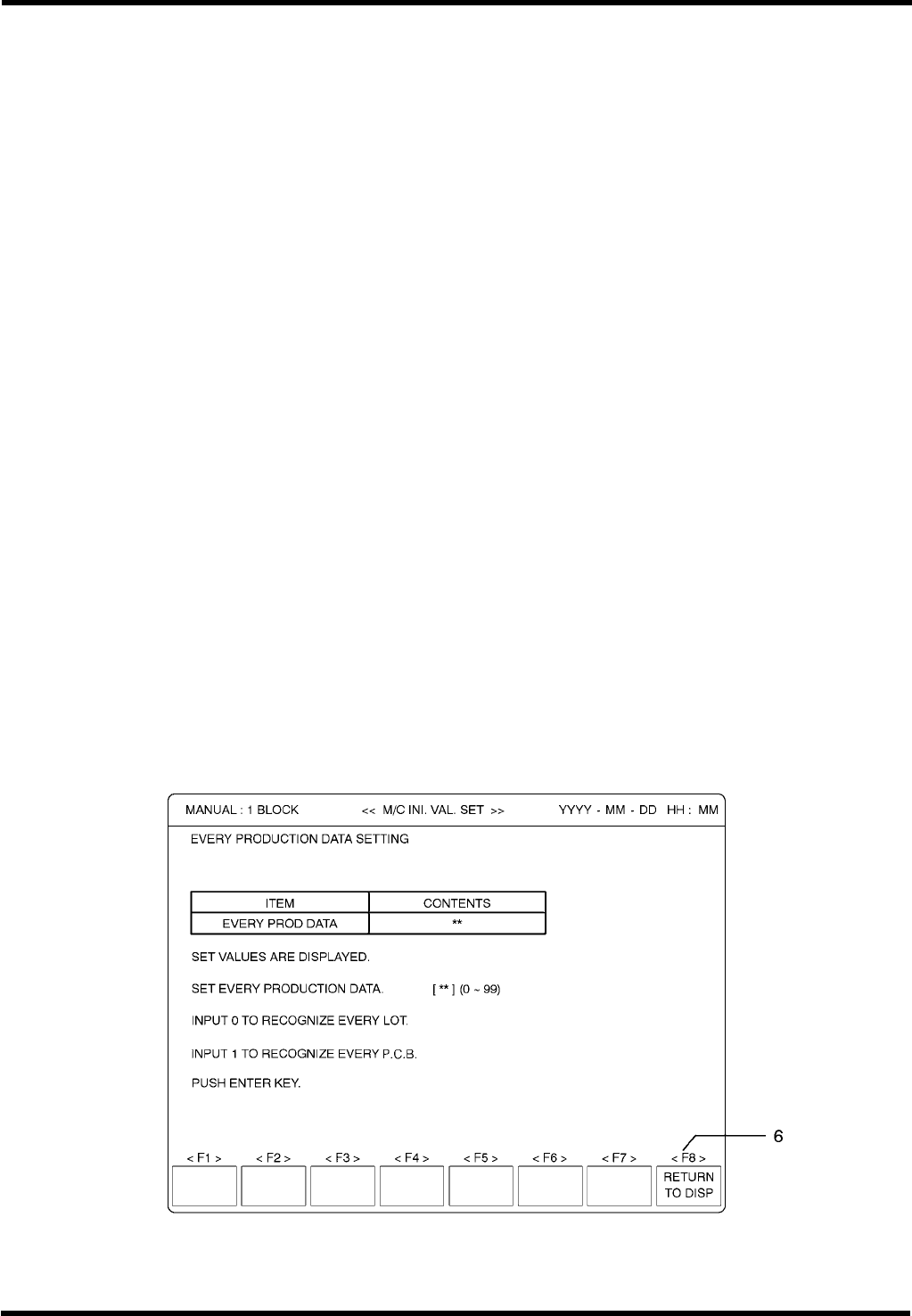

4. 按“F1”(EVERY PRODUCT[每次生产数据])。
5. 输入一个要求的印刷线路板数目，按“ENTER”键储存该输入数据。
6. 完成设定后，按“F8”(RETURN TO DISP[回复显示])。
