AVK3 参考手册 2.2 机械系 统规格 D77RCC-12-020- B0 2.2- 4 d t Db P Lb 2.2. 3 适用的插入元件  轴向引脚元件  插入跨距: 26 mm 带宽跨距为 5.0 ~ 12.7 m m 5 2 m m 带宽跨距 为 5.0 ~ 26.0 mm = 提示 = 插入跨距为 5.0 mm 时,采用(“插入元件规 格”表中) I 级编带精度。  元件引脚线直径 (d) :φ 0.4 ~ 0.8…

100%1 / 138
AVK3
参考手册
2.2 机械系统规
D77RCC-12-020-B0
2.2-3
RR
P
S
Z
S
W
U
L1 L2
T T

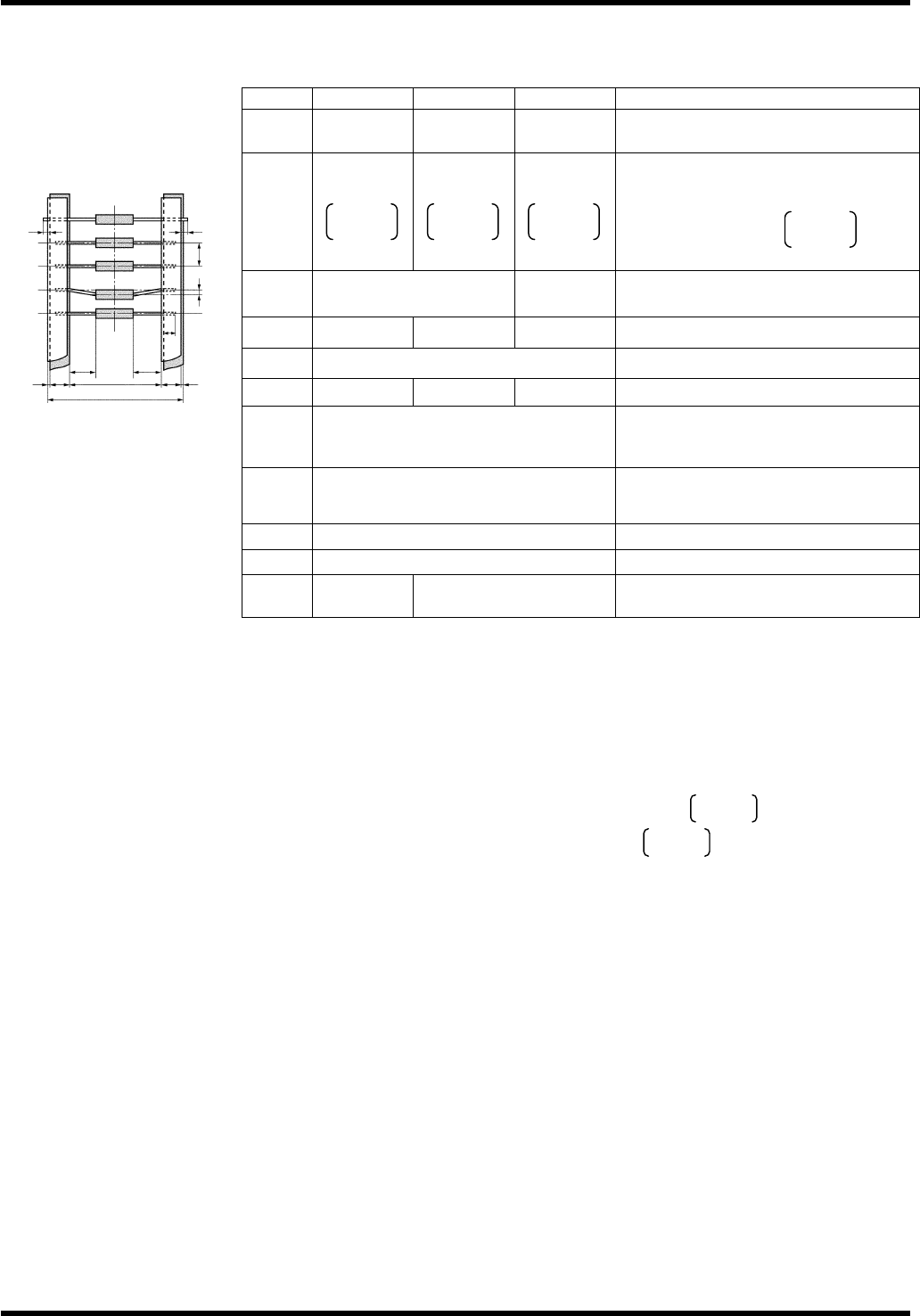

2.2.2 插入元件规格
编带式轴向元件规格
精度 备注
W
=备注= 4, 7, 8
52 mm 编带(W 尺寸为负公差时)需
52 mm 专用元件供料器
.
= 备注 = 4, 5, 6, 7, 8
P
5 ± 0.3 * 5 ± 0.5
20个间距的累计公差值小
于±2mm
L1-L2 最大. 0.2 最大 0.5 最大. 1
T * 6 ± 1
Z 最大. 1.0 *最大. 1.2
R 0
*引脚线头不能突
出编带
t *最小. 3.2
编带上引脚线头在
定位部分的长度
S *最大. 0.8
U 最大. 65.5
备注 5P 插入
1.
=提示=
1. (*)号的数值符合 JIS 标准。其余均符合 Panasonic 规格。
2. 采用顺序编带时使用上述尺寸。
3. 采用镀锡引脚线(锡含量在 95%以上)。
4. 当从 52mm 编带上以 5mm 跨距插入元件时另行讨论。
5. 52mm 编带 W 尺寸为负公差时要求采用 52mm 专用元件供料器
6. 编带的 w 尺寸为正公差时不要使用 52 mm 用元件供料器, 这有可能会增加中心
滑移量。
7. 对于诸如玻璃二极管之类的易碎元件,不能使用中心定位夹。
8. 当插入跨距小于元件滑移公差时,即使在不使用中心定位夹的情况下也能对易碎元件进行
插入。(在使用 52 mm 专用元件供料器时)
9. 元件边缘形状可能会影响中心定位。
10. 部件主体长度最长为 15 mm,如果长度超 15 mm,请与我们联系。
11. 上图中的 U 尺寸(U = S+T+W+T+S)必须小于 65.5 mm
52
+ 0.2
0
52
+ 0.5
0
52
+ 1.5
0
26
+ 0.2
0
26
+ 0.5
0
26
+ 1.5
0
51
+ 1.5
0
51
+ 1.5
0
51
+ 1.5
0
AVK3
参考手册
2.2 机械系统规格
D77RCC-12-020-B0
2.2-4
d
t
Db
P
Lb
2.2.3 适用的插入元件
轴向引脚元件
插入跨距:26 mm 带宽跨距为 5.012.7 mm
52 mm带宽跨距 5.026.0 mm
=提示=
插入跨距为 5.0 mm 时,采用(“插入元件规格”表中)I 级编带精度。
元件引脚线直径(d):φ0.40.8(不超过φ0.8)
元件直径(Dd):最大φ4.4 mm(采用 1.6 mm 厚的印刷线路板时)
=备注=
使用镀锡的引脚线。(锡含量: 95%以上)
=提示=
元件直径受印刷线路板厚度的限制。请参见下表。
元件直径
印刷线
路板厚度
1.7 2.0 2.3 2.6 2.9 3.2 3.5 3.8 4.1 4.4 4.7 5.0
1.0
1.2
1.4
1.6
1.8
×
2.0
× ×
能插入
×不能插入
请与我们联系(插入元件的形状(引脚线)不同时)
元件长度
编带精度():最大 Lb=插入跨距(P)-1.6
编带精度():最大 Lb=插入跨距(P)-2.0
编带精度():最大 Lb=插入跨距(P)-2.7
=提示=
插入跨距为 5 mm 时,最大 Lb 3.4 mm(5-1.6=3.4)
跳线(选购)
插入跨距(P)526 mm
线径:φ0.6±0.02 mm
采用镀铅引脚线
AVK3
参考手册
2.2 机械系统规
D77RCC-12-020-B0
2.2-5
2.2.4 编带元件的包装
扁平包装
每个扁平封装的最大重量为 1kg,每个卡盒可搭载的最大扁平封装总重量为 4.5kg
=提示=
圆括号中的尺寸适用于 52 mm 编带元件。
如果编带箱宽度小于 80 mm,可使用标准料架。
如果编带箱宽度小于 85 mm,可使用 85 mm 料架。
如果编带箱宽度超过 85 mm,请向我们咨询。
最大 120 mm
最小 255 mm
最大 5.1 mm
(
80 mm
)
