AVK3 参考手册 2.2 机械系 统规格 D77RCC-12-020- B0 2.2- 2 15 ° - 30 ° 1.5 ± 0.3 mm 15 折弯长度 1.5 ± 0.3 m m ( 基准尺寸： 1.5 m m ) * * 上述尺寸的变化范围是由于元件形状或插入元件引脚材 料和印刷线路孔径不同而引起的。 * 当改变折弯长度时 ( 改变基准大小 ) ， 需要更换砧座单元中 的元件 ( 单独支撑 ) = 备注 = 1. 切割或折弯以…
AVK3
参考手册
2.2 机械系统规格
D77RCC-12-020-B0
2.2-1
2.2. 机械系统规格
D77RCC-12-020-B0
2.2.1 机械规格
1
适用的电子元件
编带式轴向引脚元件
(碳电阻、柱状陶瓷电容、固态电阻器、二极管和带式跳线)
跳线(选购)
== 参阅本节‘插入元件规格’中的元件尺寸。
2
元件进料数
1. 带宽 26 mm
120(60+60)+卷带型跳线(选购)／60 个输入+卷带型跳线
(选购)
2. 带宽 52 mm(包装宽度：最大 80)
120(60+60)+卷带型跳线(选购)／60 个输入+卷带型跳线
(选购)
3. 带宽 26 mm 和 52 mm 均可一起使用。
3
元件包装 扁平包装
4
插入角 4种角度(X、Y、-X、-Y)
最快插件速度：0.12秒／点
元件类型和插入角不同时的最快插件速度
适用元件
插入角
插入角 跳 线
X 方向(0°) 0.15 秒/点 0.12 秒/点
Y 方向(90°) 0.12 秒/点 0.15 秒/点
-X 方向(180°) 0.15 秒/点
⎯
-Y 方向(270°) 0.24 秒/点
⎯
5
插件速度
最快插件速度的其他条件（0.12秒/点）
XY工作台移动：X和Y方向最大移动量均为45 mm
(但是，当元件高出印刷线路板3mm时，X和Y方向的移动
量在37.5mm
以内)。
6
在插件速度下的跨距转
换
在(0.12 秒／件)插件速度时为 5.3mm
7
印刷线路板流动方向 从右向左
8
印刷线路板更换时间 约 2 秒
9
适用的印刷线路 最大：508×381 mm 最小：50×50 mm *1,2,3
10
插入区面积 最大：508×371 mm 最小：50×40 mm
11
插入高度
5～26 mm(可以按0.01 mm 的增量自由设定)
5～26 mm 跳线(选购)
12
插入高度 可根据元件直径和引脚直径编制插入高度程序
13
元件固定系统 切断和折弯系统（压电检测系统）
14
折弯角度
15 — 30 ° □ 内折弯
AVK3
参考手册
2.2 机械系统规格
D77RCC-12-020-B0
2.2-2

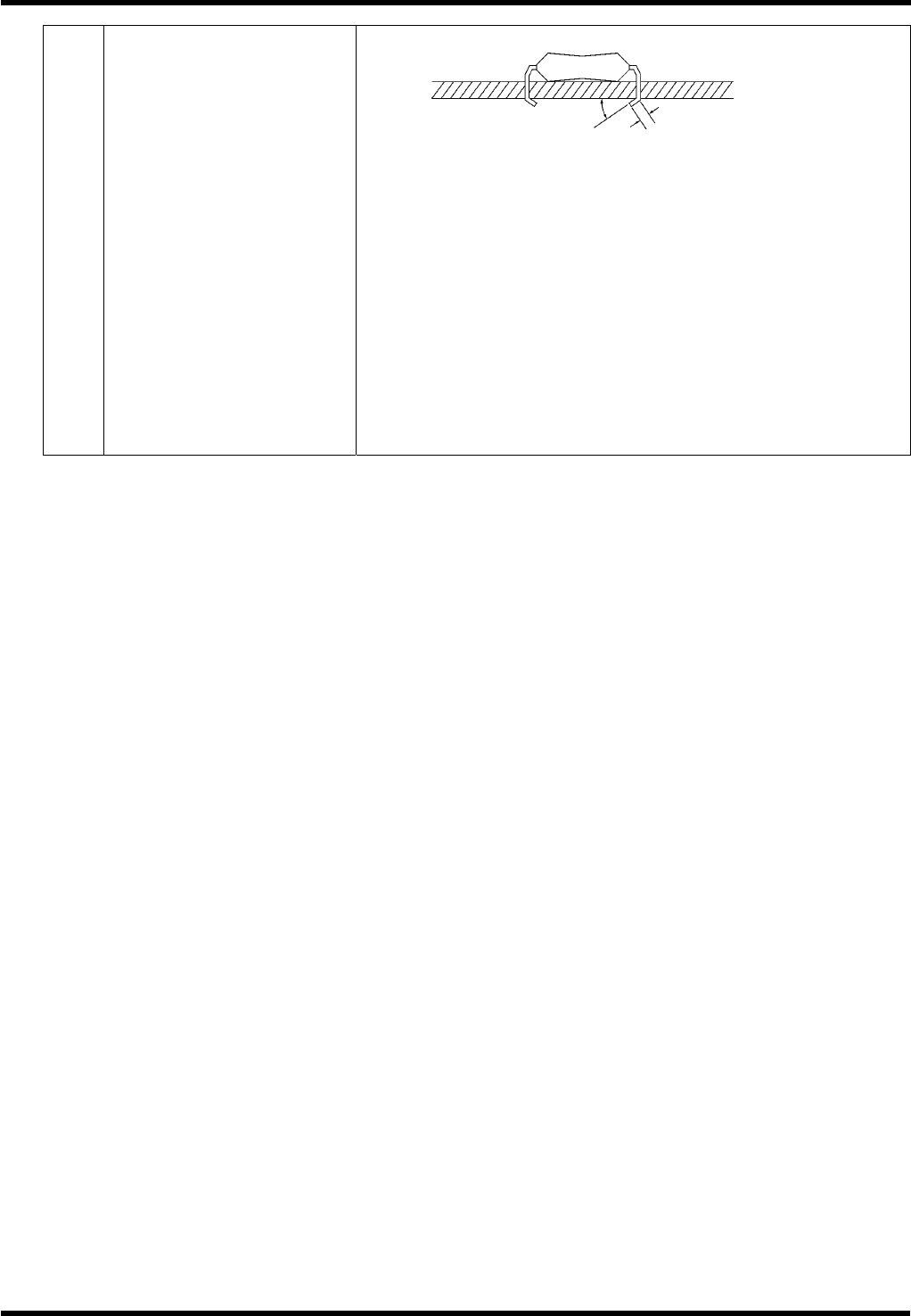

15° - 30°
1.5 ± 0.3 mm
15
折弯长度
1.5 ± 0.3 mm (基准尺寸：1.5 mm) *
* 上述尺寸的变化范围是由于元件形状或插入元件引脚材
料和印刷线路孔径不同而引起的。
* 当改变折弯长度时(改变基准大小)，需要更换砧座单元中
的元件(单独支撑)
=备注=
1. 切割或折弯以后，会留下折弯标记。
折弯标记的形状可以随引脚直径或插入元件的材料的不
同而变化。
2.根据印刷线路板的孔径或孔位置的精确度的不同，折弯
元件在水平方向倾斜最大±10°的角度。
*1 印刷电路板厚度尺寸为 1.6 mm
*2 长度≦宽度
*3 包括被安装的元件在内，印刷电路板最大重量：1kg
AVK3
参考手册
2.2 机械系统规格
D77RCC-12-020-B0
2.2-3
RR
P
S
Z
S
W
U
L1 L2
t
T T
2.2.2 插入元件规格
编带式轴向元件规格
精度 Ⅰ Ⅱ Ⅲ 备注
W
=备注= 4, 7, 8
52 mm 编带（W 尺寸为负公差时）需要
52 mm 专用元件供料器
.
= 备注 = 4, 5, 6, 7, 8
P
5 ± 0.3 * 5 ± 0.5
20个间距的累计公差值小
于±2mm。
L1-L2 最大. 0.2 最大 0.5 最大. 1
T * 6 ± 1
Z 最大. 1.0 *最大. 1.2
R 0
*引脚线头不能突
出编带
t *最小. 3.2
编带上引脚线头在
定位部分的长度
S *最大. 0.8
U 最大. 65.5
备注 5P 插入
1.
=提示=
1. 带(*)号的数值符合 JIS 标准。其余均符合 Panasonic 规格。
2. 采用顺序编带时使用上述尺寸。
3. 采用镀锡引脚线（锡含量在 95%以上）。
4. 当从 52mm 编带上以 5mm 跨距插入元件时另行讨论。
5. 52mm 编带的 W 尺寸为负公差时要求采用 52mm 专用元件供料器 。
6. 编带的 w 尺寸为正公差时不要使用 52 mm 专用元件供料器， 这有可能会增加中心
滑移量。
7. 对于诸如玻璃二极管之类的易碎元件，不能使用中心定位夹。
8. 当插入跨距小于元件滑移公差时，即使在不使用中心定位夹的情况下也能对易碎元件进行
插入。（在使用 52 mm 专用元件供料器时）
9. 元件边缘形状可能会影响中心定位。
10. 部件主体长度最长为 15 mm，如果长度超出 15 mm，请与我们联系。
11. 上图中的 U 尺寸（U = S+T+W+T+S）必须小于 65.5 mm。
52
+ 0.2
0
52
+ 0.5
0
52
+ 1.5
0
26
+ 0.2
0
26
+ 0.5
0
26
+ 1.5
0
51
+ 1.5
0
51
+ 1.5
0
51
+ 1.5
0
