AVK3
参考手册
6.3 初始状态设定(机器状态)

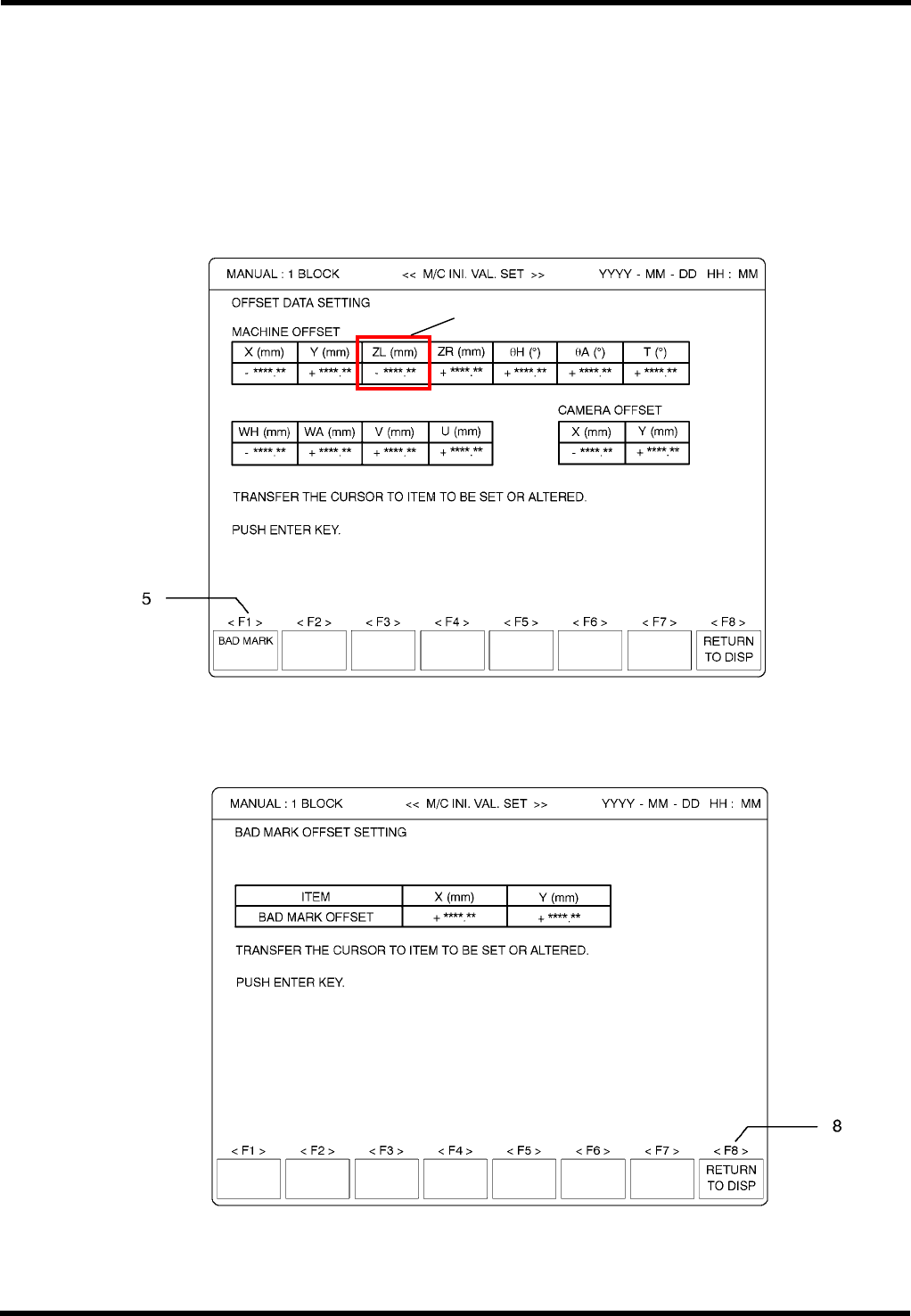

补偿数据的设定步骤
由于补偿数据已在制造厂设定好了，因此要认真考虑后再改变补偿数据。
2.
1. 按“F2”(OFFSET SET[补偿数据设定])。
2. 输入机器补偿值。
利用箭头示教开关将光标移到输入区，输入／改变补偿值。
3. 输入摄象机补偿值。
4. 如果设定正确，按“ENTER”键将它存储起来。
（120 站设备）
5. 输入不良标记补偿值。(可选项)
按“F1”(BAD MARK[不良标记])。
D77RCC-70-370-A0
6.3-2
AVK3
参考手册
6.3 初始状态设定(机器状态)
6. 利用箭头示教开关将光标移到输入区，输入／改变补偿值。
7. 如果设定正确，按“ENTER”键将它存储起来。
8. 完成设定后，按“F8”(RETURN TO DISP)。
=提示=
机器补偿值： 机器原点的补偿值
摄象机补偿值： 插入单元中心与摄象机中心之间的距离
不良标记补偿值： 插入中心与不良标记传感器之间的距离
旋转修正数据的设定步骤
由于干涉检查数据已在制造厂设定好了，因此要认真考虑后再改变它们。
3.
1. 按“F3”(ROTATION DATA[旋转数据])。
2. 输人数据
“旋转 0º”： 0º插入时的 X-Y 数据补偿
“旋转 90º”： 90º插入时的 X-Y 数据补偿
“旋转 180º”： 180º插入时的 X-Y 数据补偿
“旋转 270º”： 270º插入时的 X-Y 数据补偿
3. 如果设定正确，按“ENTER”键将它存储起来。
4. 完成设定后，按“F8”(RETURN TO DISP)。
D77RCC-70-370-A0
6.3-3
AVK3
参考手册
6.3 初始状态设定(机器状态)
基本数据的设定步骤
由于基本数据已在制造厂设定好了，因此要认真考虑后再改变它们。
4.
1. 按“F4”(BASE DATA[基本数据])。
2. 输入印刷线路板厚度。
3. 输入 X 和 Y 轴的干涉数据。
4. 如果输入的设定值正确，按“ENTER”键将它存储起来。
5. 完成设定后，按“F8”(RETURN TO DISP)。
=提示=
印刷线路板厚度： 指定要用的印刷线路板厚度
干涉数据： 盲区的数量
D77RCC-70-370-A0
6.3-4
