AVK3 参考手册 3.5 设定元件剩余量 2. 按“ F2 ”（ JUMP WIRE[ 跳线 ] ）。 3. 输入跳线长度和警告长度。 = 提示 = 如果不设定跳线长度和警告长度，将不会给出跳线耗尽警告的信息。 D77RCC-33-190-A0 3.5-3
AVK3
参考手册
3.5 设定元件剩余量
3. 输入各供料器的元件数量和警告数值。
=提示=
如果不设定元件数和警告数值，将不会发出元件耗尽警告的信息。
3.5.2 跳线长度和跳线耗尽警告的设定
该功能指定剩余跳线以及跳线耗尽警告的长度。
当剩余跳线的长度小于警告长度时，将会发出一个跳线耗尽警告的信息。
跳线长度和跳线耗尽警告的设定步骤
2.
1. 按“F5” (COMP REM DESINATN[元件剩余量设定])。
D77RCC-33-190-A0
3.5-2
AVK3
参考手册
3.5 设定元件剩余量

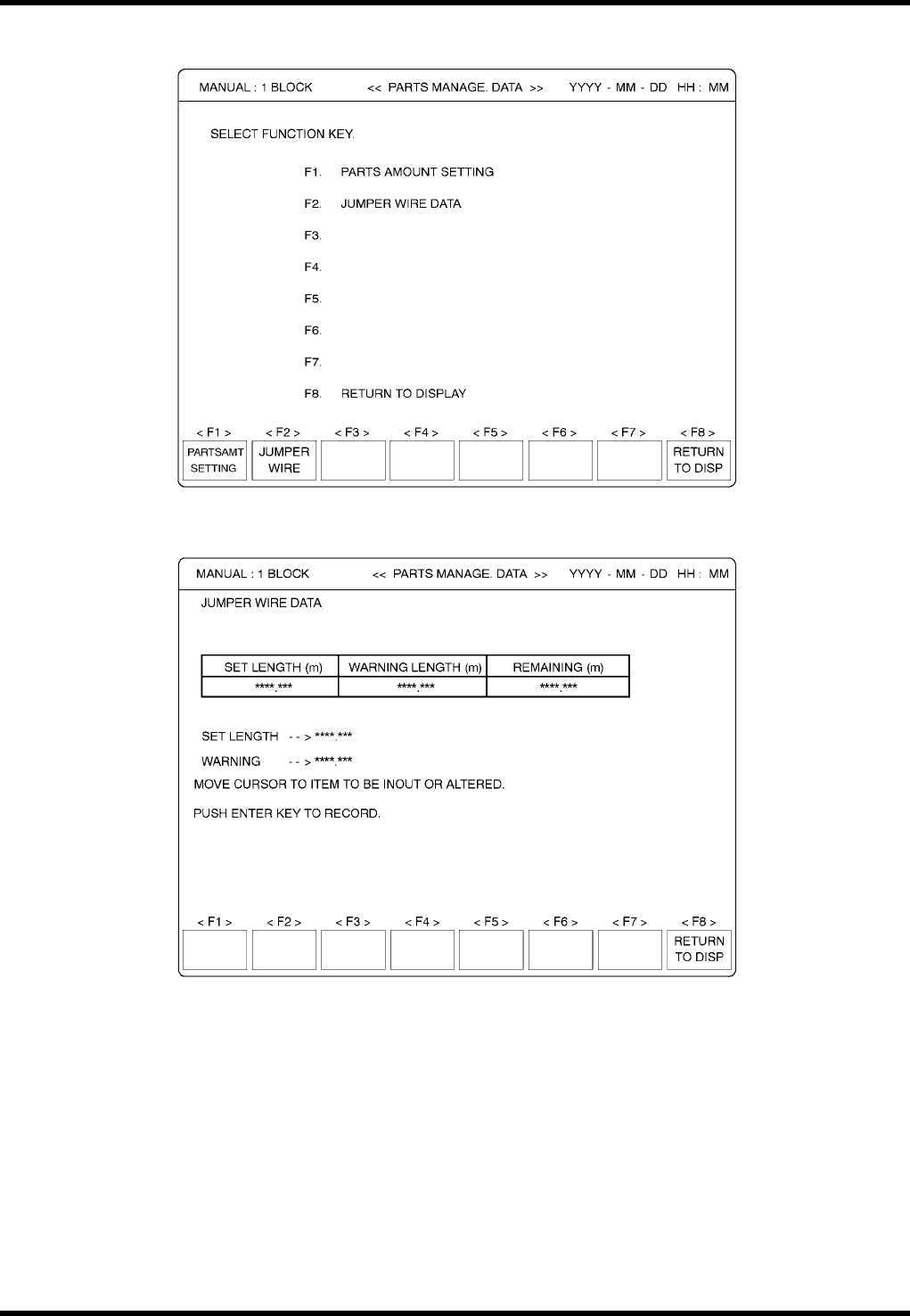

2. 按“F2”（JUMP WIRE[跳线]）。
3. 输入跳线长度和警告长度。
=提示=
如果不设定跳线长度和警告长度，将不会给出跳线耗尽警告的信息。
D77RCC-33-190-A0
3.5-3
AVK3
参考手册
3.5 设定元件剩余量
3.5.3 帮助信息显示
该功能显示了所有错误信息的产生原因和解决措施。它在按下“HELP”键之后按下“F3”
键(ERROR MESSAGE & COUNTERMEASURE(错误信息&解决措施)，就可被激活。每一
页仅显示一条错误信息和它相关的产生原因以及解决措施。所有错误信息的产生原因和解决
措施都存储在“帮助信息数据”软盘中。
显示错误信息产生原因和解决措施的步骤
3.
1. 将 “帮助信息数据”软盘插入软驱中。
2. 调用帮助信息栏。
按主操纵盘上的“HELP”（帮助）键。
3. 调用帮助信息指示功能。
按下“F3”(ERROR MESSAGE & COUNTERMEASURE[错误信息&解决措施])。显示
如下栏。
=注意=
帮助信息仅在错误发生后显示错误信息。系统将花些时间来从软盘上查找该信息(产
生原因和解决措施)。
4.
按“F3”键(VIEW REFRESH[查看更新])。这将升级“产生原因和解决措施”信息。
5. 按“F6”键(NEXT PAGE[下一页])。 这将显示下一条错误信息的帮助信息。
=注意=
至多有 16 页可以同一时间显示 16 条不同的错误信息。
6. 按“F7”键(PREVIOUS PAGE[上一页])。这将显示上一条错误信息的帮助信息。
=注意=
系统仅在按下“HELP”（帮助）键、“F3”(VIEW REFRESH[查看更新]) 键、“F6”
(NEXT PAGE[下一页]) 键或“F7” 键时才会读取帮助信息。
D77RCC-33-190-A0
3.5-4
