AVK3 参考手册 2.2 机械系 统规格 D77RCC-12-020- B0 2.2- 6
AVK3
参考手册
2.2 机械系统规格
D77RCC-12-020-B0
2.2-5
2.2.4 编带元件的包装

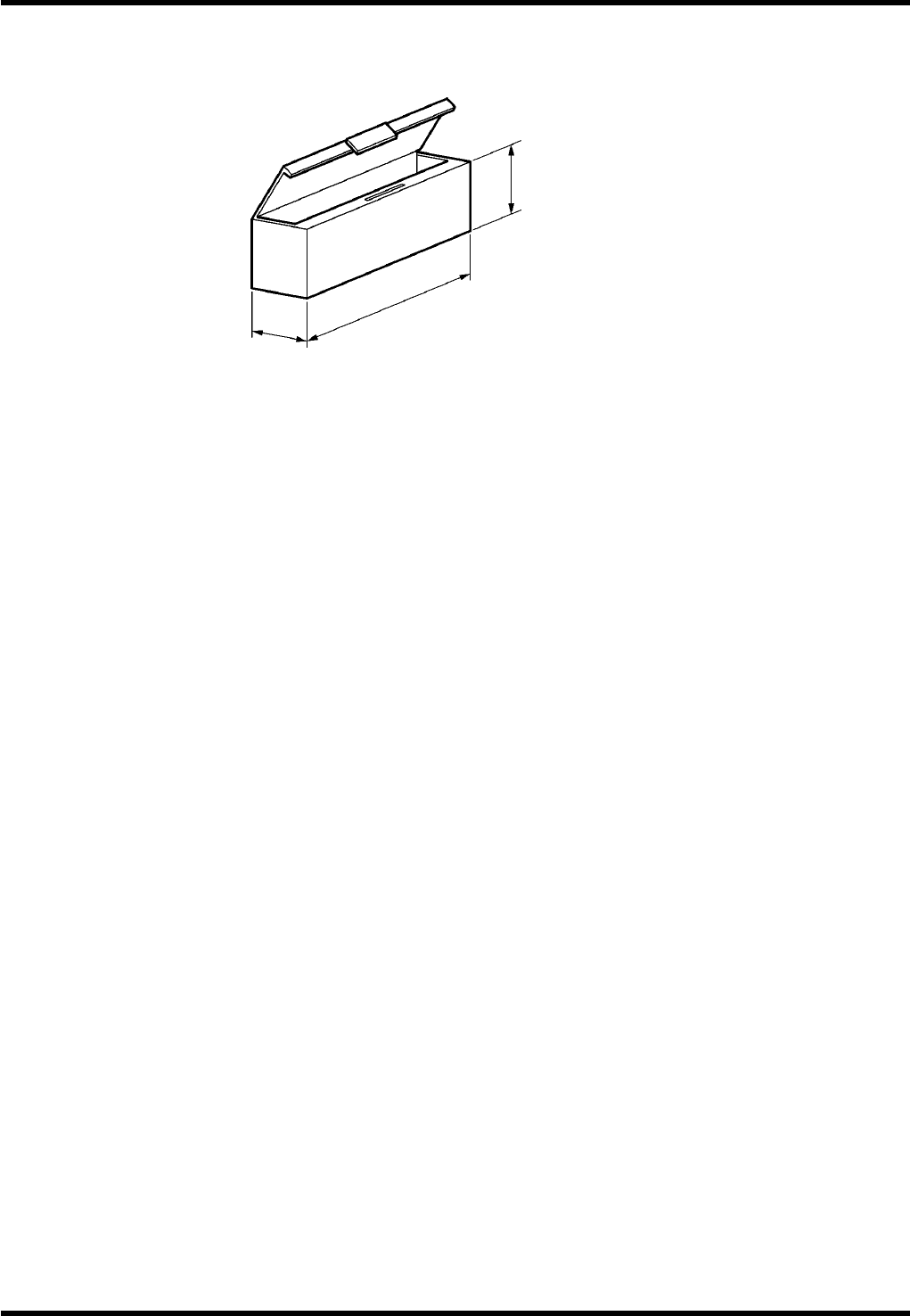

扁平包装
每个扁平封装的最大重量为 1kg，每个卡盒可搭载的最大扁平封装总重量为 4.5kg。
=提示=
圆括号中的尺寸适用于 52 mm 编带元件。
如果编带箱宽度小于 80 mm，可使用标准料架。
如果编带箱宽度小于 85 mm，可使用 85 mm 料架。
如果编带箱宽度超过 85 mm，请向我们咨询。
最大 120 mm
最小 255 mm
最大 5.1 mm
(
80 mm
)
AVK3
参考手册
2.2 机械系统规格
D77RCC-12-020-B0
2.2-6
AVK3
参考手册
2.3 控制系统规格
2.3. 控制系统规格
D77RCC-12-030-A0
2.3.1 控制系统规格
1
控制系统
Panadac-783K 微型计算机系统
彩色液晶显示器
2
编程方法
X-Y 工作台：绝对座标和递增量座标指令
供料器架：指定供料器位置号
3
X-Y 工作台移动增量 0.01 mm／脉冲
4
程序功能
步重复程序
替换元件供给功能
图形重复程序
多原点功能
5
数据输入／输出系统
RS-232C 或 3.5 英寸软盘驱动器
利用字母数字键盘手工输入数据
6
数据编码 ASCⅡ(8 位带奇偶校验)，(采用 P942A 时)
7
控制模式 在线、全自动、半自动、手动
8
数据段数目 最大 5000 步／32 个程序
9
元件库的单元数
Z1 至 Z121 / 32 个类型(120 站设备) / Z1 至 Z60 用于径向
元件+ Z121 用于跳线/32 个类型(60 站设备)
10
识别补偿
双孔识别(XY 补偿、θ补偿、W 跨距补偿)
印刷线路板补偿(基准孔补偿和印刷线路板θ补偿，第一
孔识别)
11
元件供给单元工作模式
交换模式、准备模式、连接模式、优先交换模式、连接交
换模式
12
通信接口 RS-232C
13
电源 / 气源消耗 3 相，200V±10V，约 4KVA，50／60Hz
14
气源要求 0.5MPa，150L／min (A.N.R)，进口 3／8B(或 1／4B)
15
机器尺寸 4,050(宽)×1,900(深)×1,590(高) mm
16
机器重量 约 2,520kg
17
选购功能
落地式跳线(无跳线浪费)
卷轴式跳线(无跳线浪费)
自动宽度调整
印刷线路板边缘传送，双印刷线路板传送
故障报警蜂鸣器
图形打印机
D77RCC-12-030-A0
