AVK3参考手册.pdf - 第84页
AVK3 参考手册 5.1 生产信息 3. 调用 NC 程序生产管理信息屏幕 按“ F1 ” (M/C PROD INFO[M/C 生产信息 ]) 。 4. 调用计时表信息画面。 按 “ F7 ” (HOUR METER[ 计时表 ]) 。 5. 打印数据。 按 “ F1 ” (DATA OUTPUT[ 数据输出 ]). AVK3 的内置的打印机将会打印数据 ( 可选项 ) 。 = 提示 = 建议用户在清除数据前将数据打印出…
AVK3
参考手册
5.1 生产信息
5.1.3 显示生产数据（NC 数据）
可使用生产数据(机器)功能来显示和打印序号、产品号和计时表。
显示 NC 数据的步骤
2.

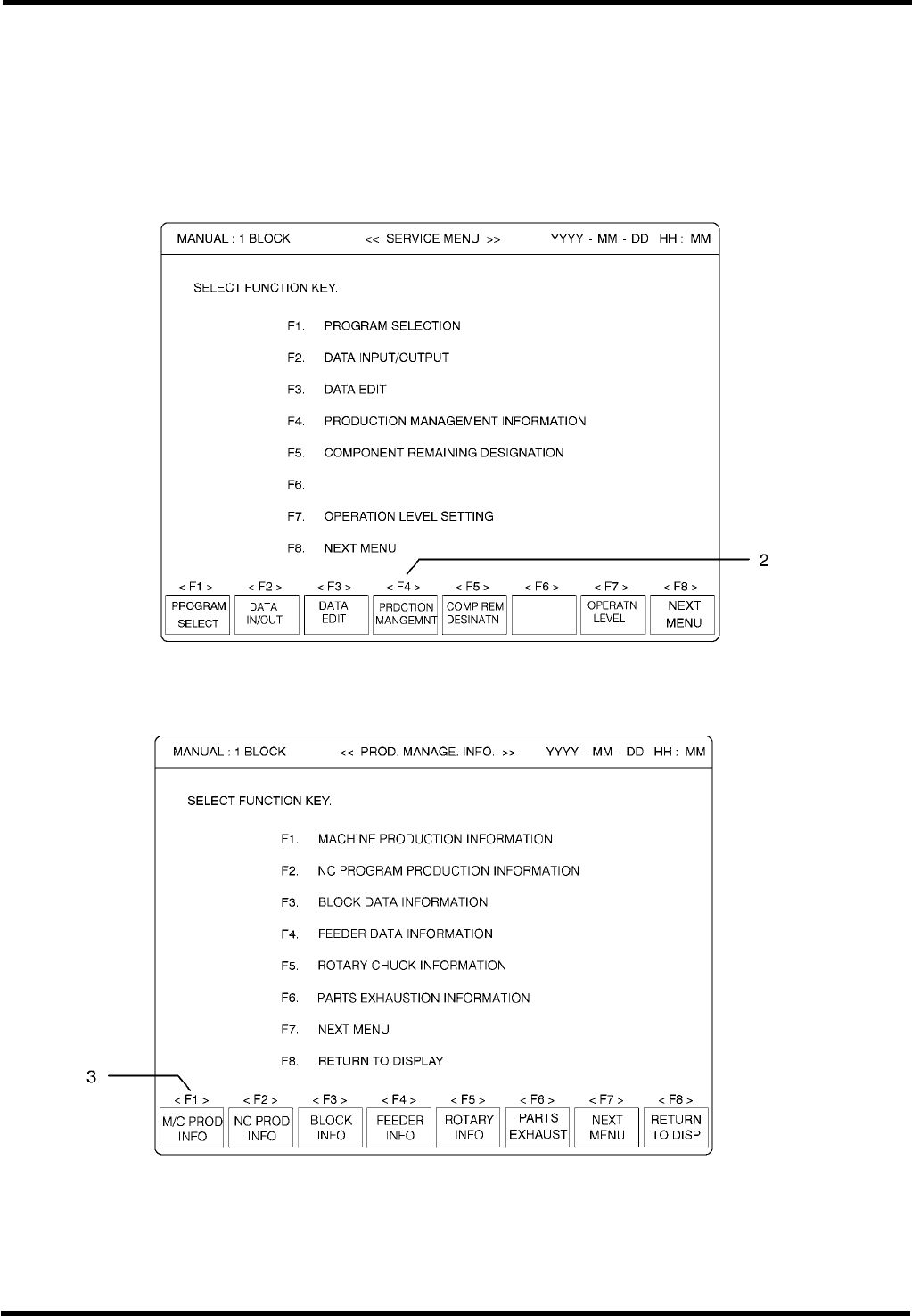

1. 调用服务功能菜单屏幕。
按“REQUEST”(请求)键。
2.
调用生产管理信息屏幕。
按“F4”(PRODUCTION MANAGEMNT[生产管理])。
D77RCC-60-010-A0
5.1-6
AVK3
参考手册
5.1 生产信息

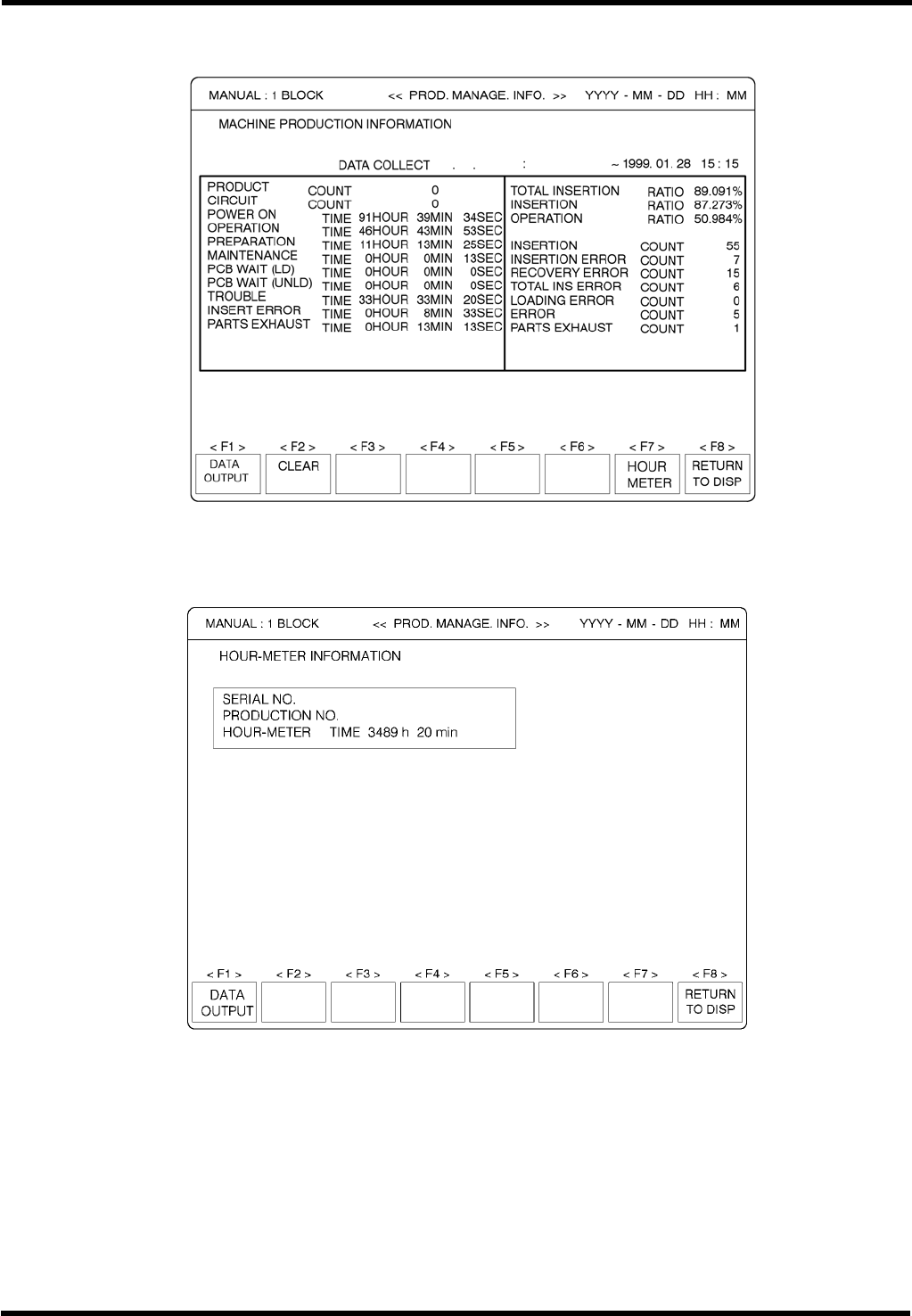

3. 调用 NC 程序生产管理信息屏幕
按“F1”(M/C PROD INFO[M/C 生产信息])。
4.
调用计时表信息画面。
按 “F7”(HOUR METER[计时表])。
5.
打印数据。
按 “F1” (DATA OUTPUT[数据输出]). AVK3 的内置的打印机将会打印数据(可选项)。
=提示=
建议用户在清除数据前将数据打印出来。
6.
完成操作
按“F8”(RETURN TO DISP[回复显示])。
D77RCC-60-010-A0
5.1-7
AVK3
参考手册
5.1 生产信息
5.1.4 显示生产数据(NC 数据)
生产数据(NC 数据)功能可用于显示、打印和清除关于生产过程开始的每个 NC 数据的累
计生产数据(直至清除)。
显示 NC 数据的步骤
3.

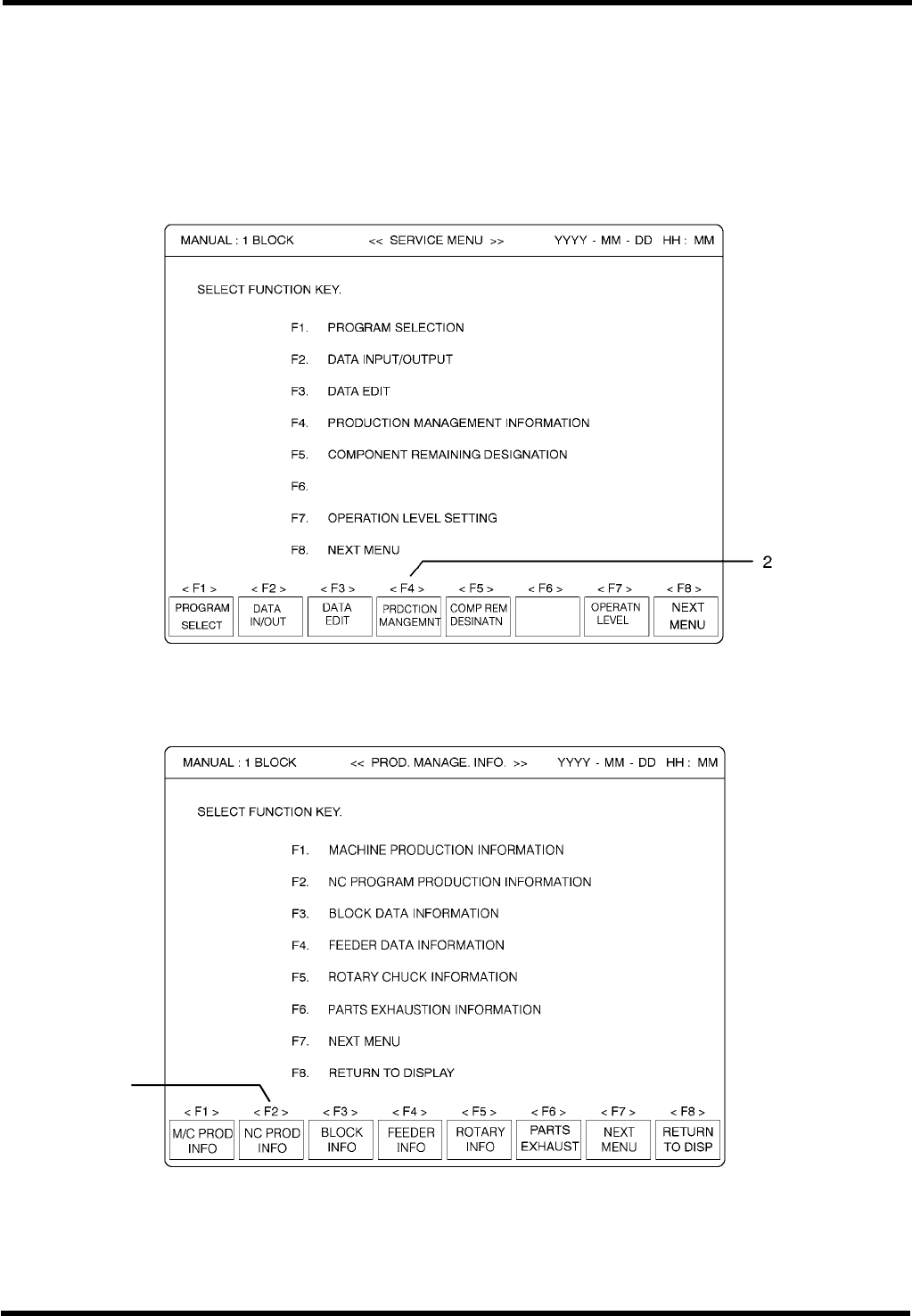

1. 调用服务功能菜单栏。
2.
调用生产管理信息栏.
按 “F4”(PRDCTION MANGEMNT[生产管理])。
3
D77RCC-60-010-A0
5.1-8
