AVK3
参考手册
6.3 初始状态设定(机器状态)

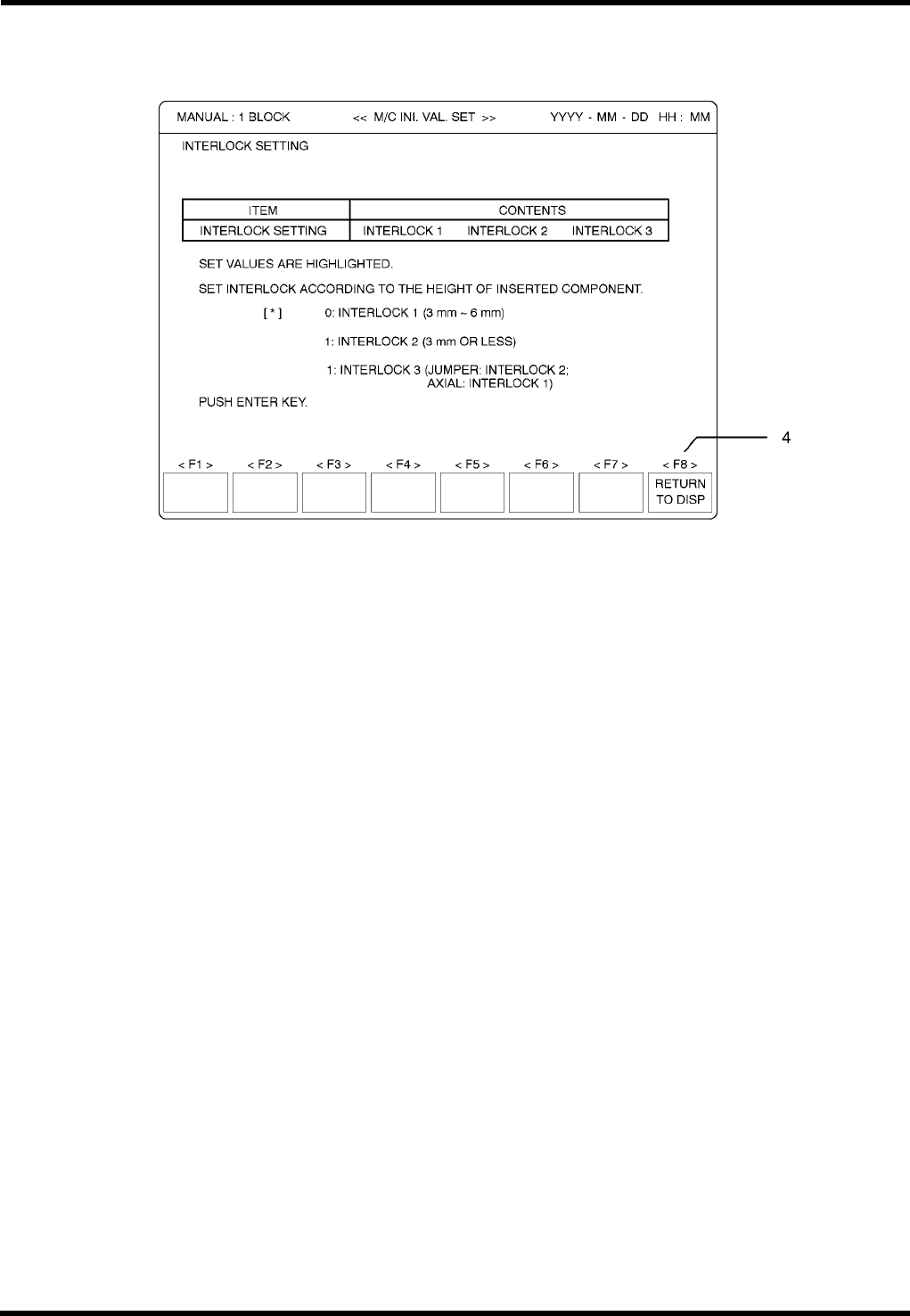

联锁(多重联锁功能)的设定步骤
5.
1. 按“F5”(INTERLOCK SET[联锁设定])。
2. 指定联锁 1 或联锁 2。
(1) 联锁 1
当印刷线路板上有高元件时要用这一设定。
(联锁 1 已在制造厂设定)。
(2) 联锁 2
当印刷线路板上没有高元件时用这一设定。
(该设定能在插件速度范围内使 X-Y 工作台移动的距离比联锁 1 设定时更长。)
(3) 联锁 3
当印刷线路板上有跳线元件，但后序插入的轴部件太高时，使用这一设定。联锁 2 使用
于 JW 插入，联锁 1 用于轴部件插入
‘0’: 联锁 1
‘1’: 联锁 2
‘2’: 联锁 3
3. 如果设定正确，按“ENTER”键将它存储下来。
4. 完成设定后，按“F8”(RETURN TO DISP)。
=备注=
当印刷线路板上有高元件时，不要指定联锁 2。如这样做会导致出错、撞击和损坏高元
件。
==有关元件的高度，请参阅“概述／机器规格／插入元件规格”。
当印刷线路上放置最高为 6 mm 的高元件时，印刷板顶面和底面应选择联锁 1(常规
设定)。
当印刷线路板上放置最高为 3 mm 的高元件时，印刷板顶面和底面应选择联锁 2。
=备注=
印刷线路板的翘曲情况和其他条件会影响元件高度的限制。在选择联锁 2 时，应确认印
刷线路板上的元件不会被撞击。
D77RCC-70-370-A0
6.3-5
AVK3
参考手册
6.3 初始状态设定(机器状态)

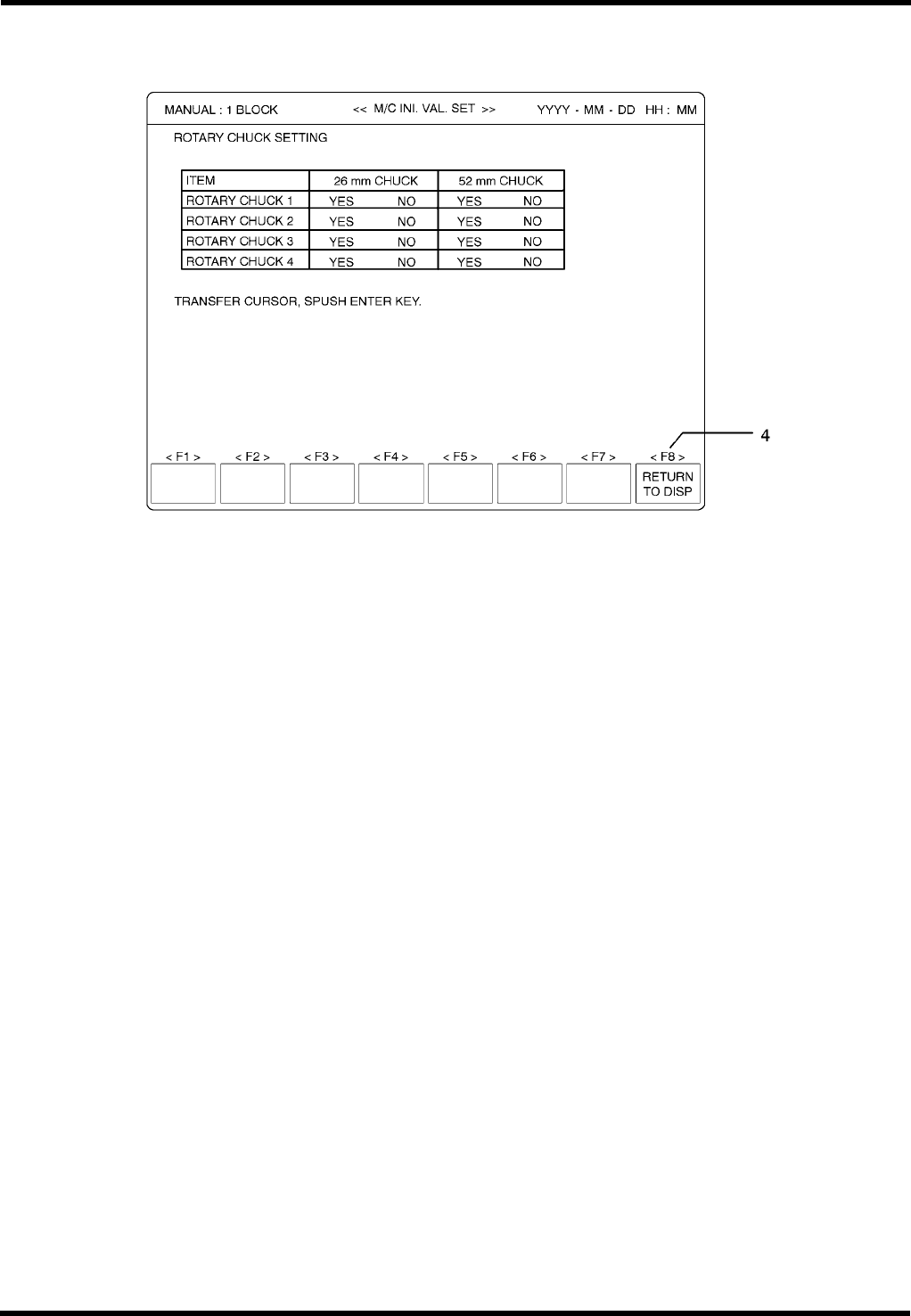

旋转夹(旋转夹跳过功能)的设定步骤
6.
1. 按“F6”(ROTARY CHUCK[旋转夹])。
2.
指定旋转夹设定。
由于机械或其他原因而不采用旋转夹时可以指定该项设定。
指定旋转夹设定后，在生产时(旋转夹跳过将不起作用)。
3. 如果设定正确，按“ENTER”键将它存储下来。
4. 完成设定后，按“F8”(RETURN TO DISP)。
D77RCC-70-370-A0
6.3-6
AVK3
参考手册
6.4 初始状态设定(生产条件)
6.4. 初始状态设定(生产条件)
D77RCC-70-380-A0

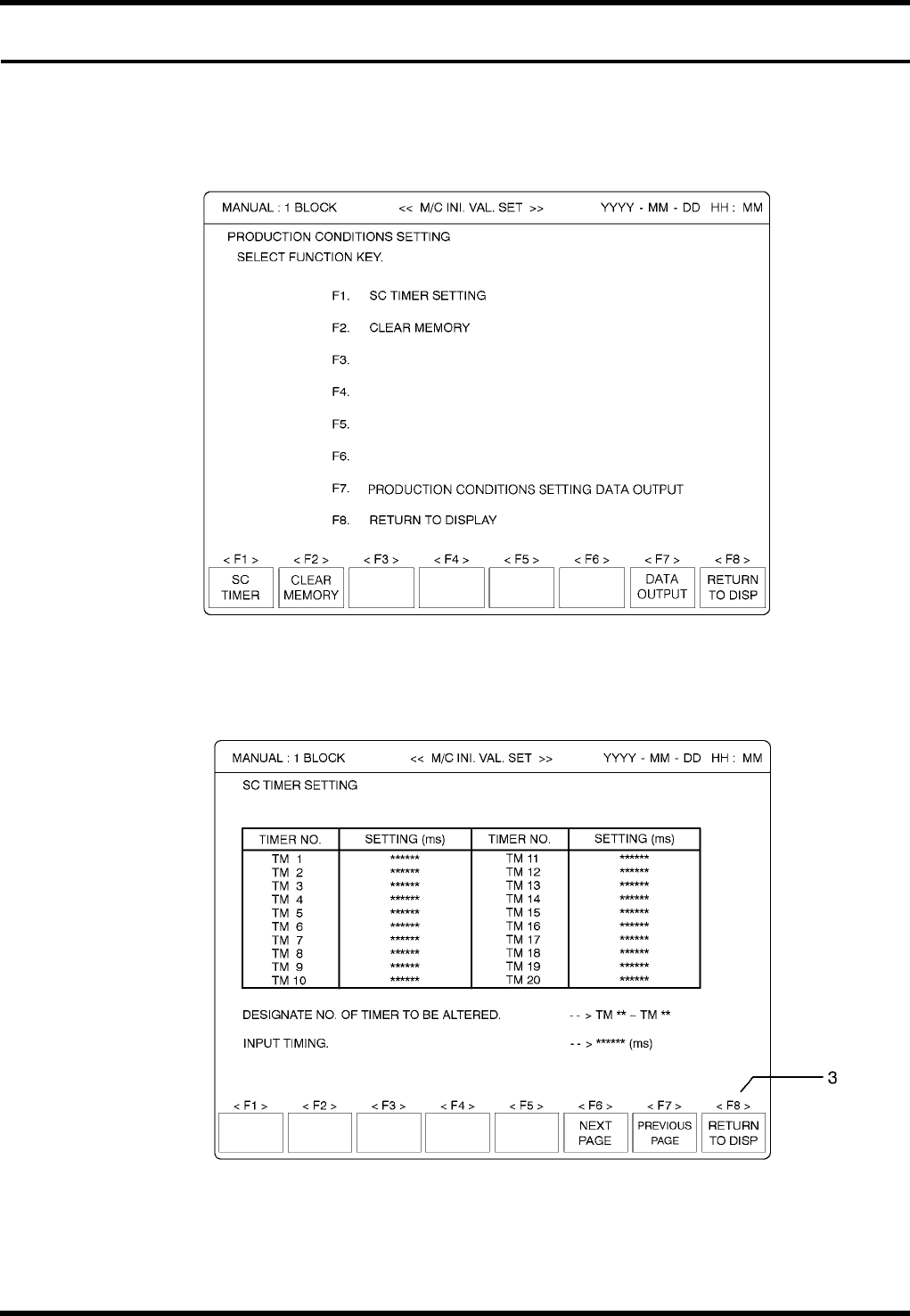

生产条件设定步骤
这些条件是本机特有的条件，它们已在制造厂作了设定，因此不必对它们作任何改变，
而只需对它们进行检查。
SC 定时器的设定步骤
该定时器是机器顺序运转用的定时器(软件定时器)。
1.
1. 按“F1”(SC TIMER[SC 定时器])。
2. 显示 SC 定时器的设定值。
3. 按“F8”(RETURN TO DISP)。
D77RCC-70-380-A0
6.4-1
