AVK3 参考手册 5.1 生产信息 D77RCC-60-010-A0 5.1-10
AVK3
参考手册
5.1 生产信息
3. 调用 NC 程序生产管理信息栏。
按“F2”(NC PROD INFO[NC 程序信息])。
*若不打印或清除，前进至步骤 7。
4.
打印数据
按“F1” (DATA OUTPUT[数据输出])。AVK3 的内置打印机将会打印数据。
=提示=
按“F1” (DATA OUTPUT[数据输出])。AVK3 的内置打印机将会打印数据。
5. 清除数据
该操作清除关于 NC 数据的所有生产数据(屏幕上所显示的)。
(1) 选择清除功能。
按 “F2” (CLEAR[清除])。
(2) 确认该选择。
按 “F1”(YES[是])。
(3) 执行清除功能。
按 “ENTER” (回车) 来清除数据。
=备注=
在机器生产时不能清除数据。
6. 数据全部清除
该操作清除所有生产数据(NC 数据)和所有 NC 数据区段数据。
(1) 选择全部清除功能。
按“F3”(ALL CLEAR[全部清除])。
(2) 确认该选择。
按 “F1” (YES[是])。
(3) 执行全部清除功能。.
按 “ENTER” (回车) 来清除所有 NC 数据的生产数据和区段数据。
=备注=
在机器生产时不能清除数据。
7. 完成操作
按 “F8”(RETURN TO DISP[回复显示])。
D77RCC-60-010-A0
5.1-9
AVK3
参考手册
5.1 生产信息
D77RCC-60-010-A0
5.1-10
AVK3
参考手册
5.2 NC 数据的区段信息
5.2. NC 数据的区段信息
D77RCC-60-150-A0
5.2.1 NC 数据的区段信息
可以利用 NC 数据的区段信息功能来显示、打印和清除从机器开始生产以来(直到清除为
止)的各 NC 数据区段的累积插入次数据。
显示 NC 数据区段信息的步骤
1.

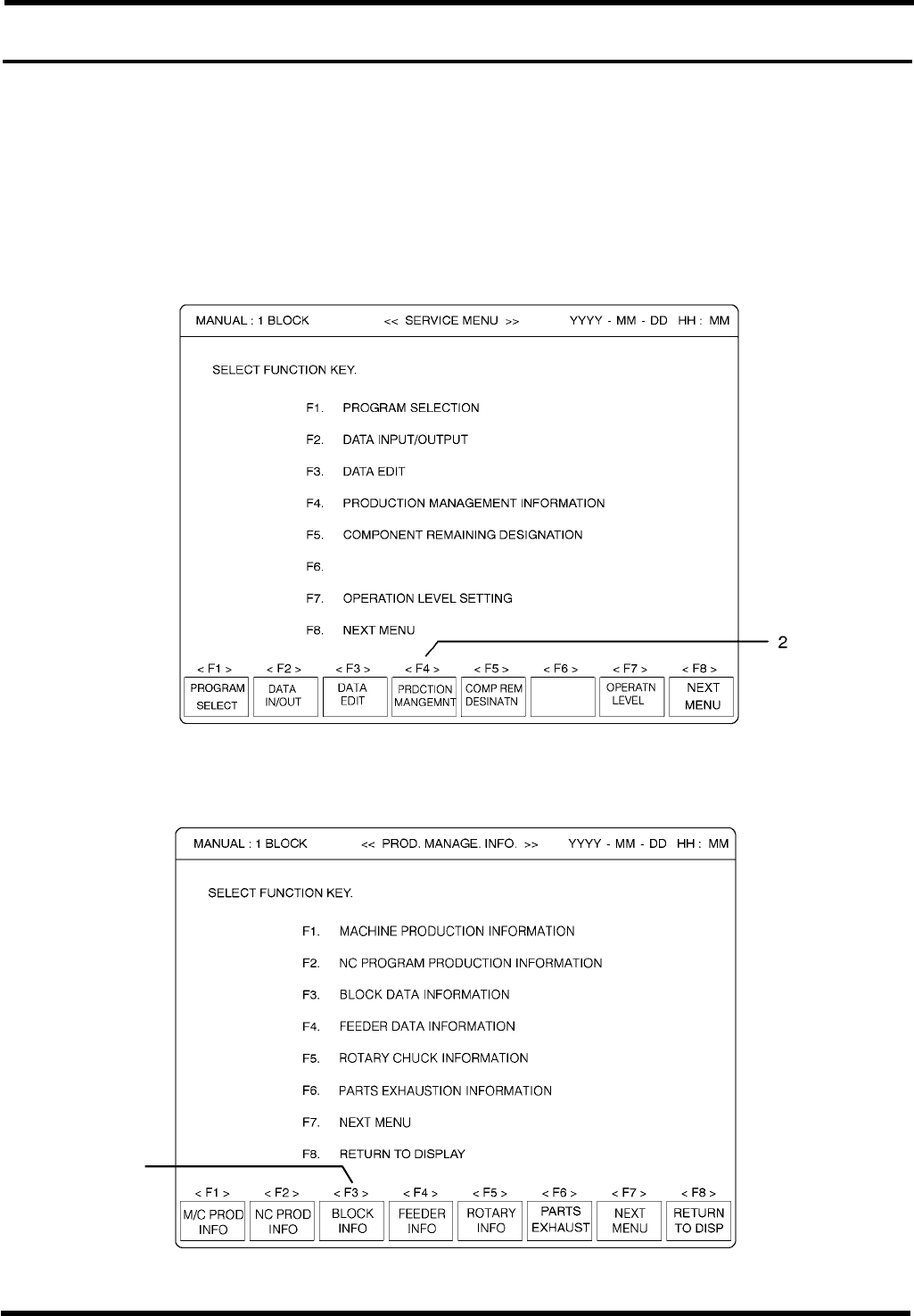

1. 调用服务功能菜单屏幕。
2.
调用生产管理信息屏幕。
按“F4”(PROUCTION MANAGEMNT[生产管理])。
3
