RS-1_1R_1XL MC参数调整.pdf - 第11页
机器控制参数 2-4 行程区分 No. 类别 内容 1 0 第 1 行程 2 1 第 2 行程
机器控制参数
2-3
动作区分
速度区分
No.
类别
内容
1 0 吸取下降（XY→PWB）A, A1, A2
2 1 吸取下降（LA→PWB）B, B1, B2
3 2 吸取上升（PWB→XY）A, A1, A2
4 3 吸取上升（PWB→LA）B, B1, B2
5 4 贴片下降（XY→PWB）A, A1, A2
6 5 贴片下降（LA→PWB）B, B1, B2
7 6 贴片上升（PWB→XY）A, A1, A2
8 7 贴片上升（PWB→LA）B, B1, B2
9 8 待命位置下降（LA→XY）
10 9 无元件动作
11 10 FCS吸取上升（PWB→XY）A, A1, A2
12 11 FCS吸取上升（PWB→LA）B, B1, B2
13 12～20 预备
14 21 负荷控制下降
15 22～44 预备
No.
类别
内容
1 0 高速
2 1 中速
3 2 低速
4 3 低速2
5 4 高速2
6 5 护罩开放
7 6 低速2（特订）
8 7 FC速度（选项）
9 8 高速3
10 9 用户低速（预备）
11 10 速度1（特订）
12 11 速度2（特订）
13 12 速度3（特订）
14 13 速度4（特订）
15 14 速度5（特订）
16 15 速度6（特订）
17 16 速度7（特订）
18 17 速度8（特订）
19 18 速度9（特订）
20 19 速度10（特订）
21 20～24 预备
机器控制参数
2-4
行程区分
No.
类别
内容
1 0 第1行程
2 1 第2行程
机器控制参数
2-5

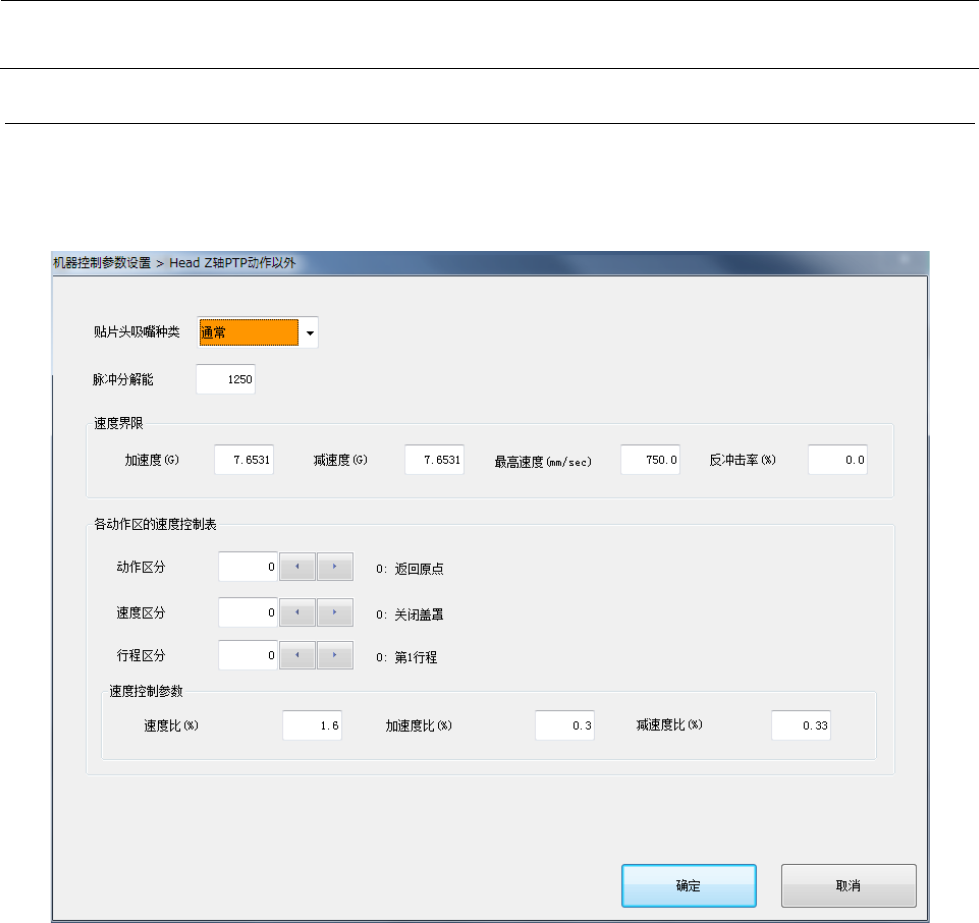

2-1-2 Z轴PTP动作以外
如将“贴片头吸嘴种类”设置为欲编辑的索引，即可对所设定的区分中的控制参数进行编辑。
如将“动作区分”、“速度区分”、“行程区分”设置为欲编辑的索引，即可对所设定的区分中的
速度控制参数进行编辑。
