机器控制参数
2-74

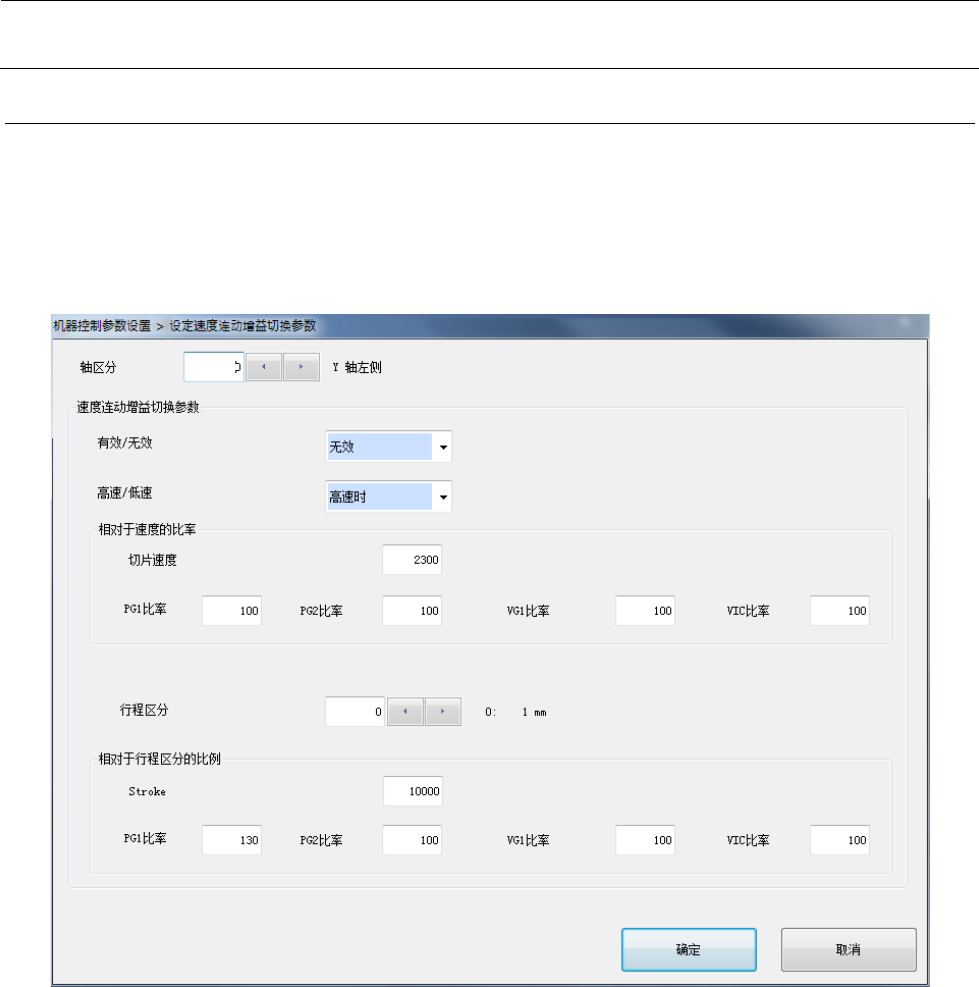

2-2-11 设定速度连动增益切换参数
如将“轴区分”设置为欲编辑的索引，即可对所设定的区分中的軸参数进行编辑。
并且，如将“高速/低速”设置为欲编辑的索引，即可对所设定的区分中的相对于速度的比率参数
进行编辑。
并 且，如将“ 行程区分”设置为欲编辑的索引，即可对所设定的区分中的相对于行程区分的比例参
数进行编辑。
机器控制参数
2-75
设定项目
No.
項目
入力範囲
単位
備考
最小値
最大値
1 轴区分 0 19
2 速度连动增
益切换参数
有效/无效 无效
有效
3 高速/低速 高速時
低速時
4 相对于速度
的比率
切片速度
5 PG1比率 0 255
6 PG2比率 0 255
7 VG1比率 0 255
8 VIC比率 0 255
9 行程区分 0 9 参照2-2-11-2
行程区分
10
相对于行程
区分的比例
Stroke mm
11 PG1比率 0 255
12 PG2比率 0 255
13 VG1比率 0 255
14 VIC比率 0 255
行程区分
No.
类别
内容
1 0 1mm
2 1 2mm
3 2 4mm
4 3 10mm
5 4 20mm
6 5 40mm
7 6 70mm
8 7 110mm
9 8 160mm
10 9 1000mm
机器控制参数
2-76
2-3 传送
2-3-1 支撑台
在PTP动作时的速度表中，如将“动作区分”、“速度区分”、“行程区分”、“控制方式”设置
为欲编辑的索引，即可对所设置的区分的速度界限进行编辑。
并且，在PTP动作以外的速度表中，将“动作区分”设置为欲编辑的索引，即可对所设置的区分的
速度界限编辑。
