RS-1_1R_1XL MC参数调整.pdf - 第147页
机器控制参数 2- 140 2- 8 其他 2-8- 1 其他
机器控制参数
2-139
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 Z上升等待时间
2 区分 0 9 参照 2-7-4-2 区分
3 元件尺寸
4 推进量
5 同时检查有效值 X
6 Y
7
Z 轴 2 段控制
数据有效／无效 有效
无效
8 行程
9 下降速度
10 上升速度
区分
No.
区分
内容
1 0 s ≦ 0402
2 1 0402 < s ≦ 0603
3 2 0603 < s ≦ 1005
4 3 1005 < s ≦ 1608
5 4 1608 < s ≦ 2012
6 5 2012 < s ≦ 3216
7 6 3216 < s
8 7～8 预备
9 9 圆柱形
机器控制参数
2-140

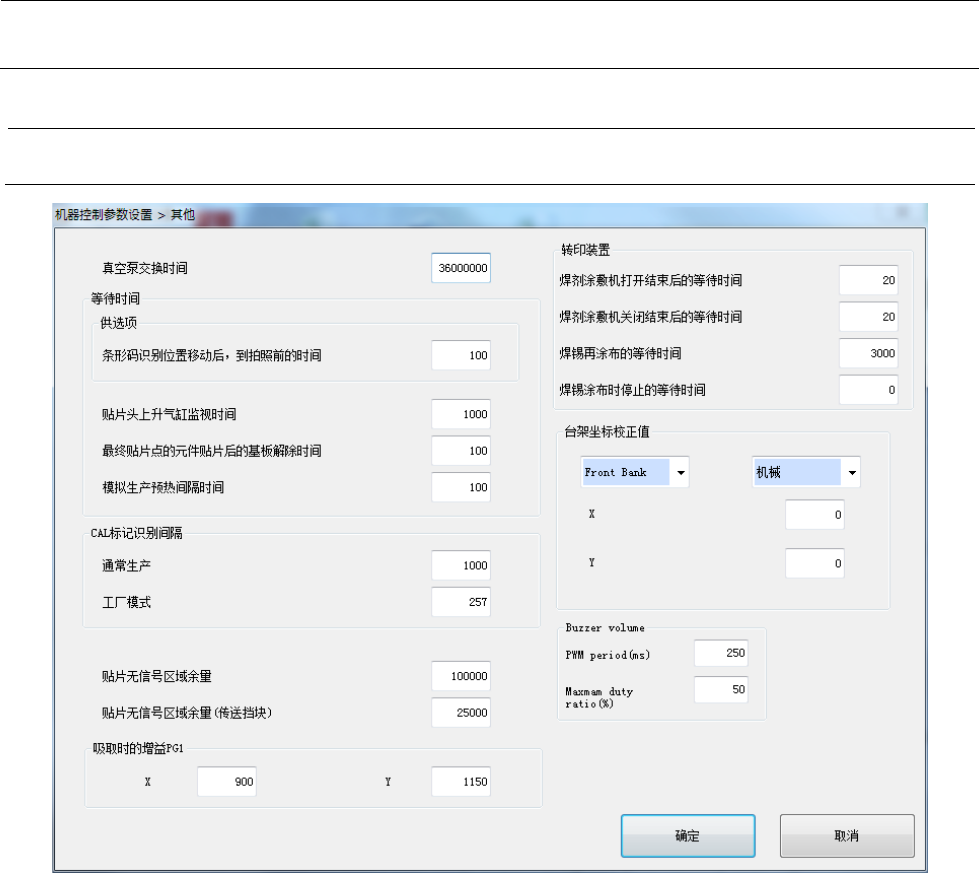

2-8 其他
2-8-1 其他
机器控制参数
2-141
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 真空泵交换时间
2 等待时间 供选项 条形码识别位置移
动后，到拍照前的
时间
0 65535
3 贴片头上升气缸监视时间 0 65535
4 最终贴片点的元件贴片后的
基板解除时间
0 65535
5 模拟生产预热间隔时间 0 65535
6 CAL标记
识别间隔
通常生产 0 65535
7 工厂模式 0 65535
8 贴片无信号区域余量
9 贴片无信号区域余量（传送挡块）
10 吸取时的增益PG1 X
11 Y
12 转印装置 焊剂涂敷机打开结束后的等
待时间
13 焊剂涂敷机关闭结束后的等
待时间
14 焊锡再涂布的等待时间
15 焊锡涂布时停止的等待时间
16 台架坐标
校正值
Front Bank Rear Bank Combo
Box
前部和后部的开关
17 机械/电动 Combo Boz 机械和电动的开关
18 X
19 Y
20 Buzzer
volume
PWM period (ms) ms
21 Maxmam duty ratuo (%) %
