机器控制参数 2- 18 2-1- 8 真空（真空校准） 设定项目 No. 项目 输入范围 单位 备考 最小值 最大值 1 吸取真空压下限值 2 吸取真空压界限值 3 到达真空实验时间 4 自然破坏实验时间 5 加压破坏实验时间 6 吹气 ON 时间 7 吹气开始时间 8 真空破坏延迟时间
机器控制参数
2-17
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 同时交换吸嘴范围X mm
2 同时交换吸嘴范围Y
3 自动判定吸嘴种类时，从吸嘴前沿开始的高度 0.1µm
4 交换吸嘴时检测吸嘴高度
有吸嘴
5 交换吸嘴时检测吸嘴高度
无吸嘴
6 吸嘴姿势校正界限
7 吸嘴姿势校正高度偏移量
8 吸嘴姿势补正高度偏移量（小型吸嘴）
9 夹式吸嘴判定阈值
10 夹式吸嘴判定高度（激光高度基准）
11 圆筒形芯片判定高度（激光高度基准）
12 夹式元件中心偏移量校正
13 真空上升等待时间
14 安装吸嘴的最小真空值 0 255
15 真空校正传感器高度偏差（更换吸嘴高度基准）
16 真空上升为止重试次数
17 过滤不良判定值 0 255 次
18 吸嘴有无判定阈值
19 无元件真空值再试阈值
20 无元件真空值再试时的延迟时间
21 安装吸嘴的最小真空值（检查用）
22 吸嘴长度再取得温度阈值
23 吸嘴返还时吸嘴角度偏移极限
24 交换吸嘴转矩限制值 安装吸嘴时转矩
25 归还吸嘴时转矩
26 过滤检查头真空延迟时间
27 所有头上的真空开启时间
28 真空关闭等待时间
机器控制参数
2-18

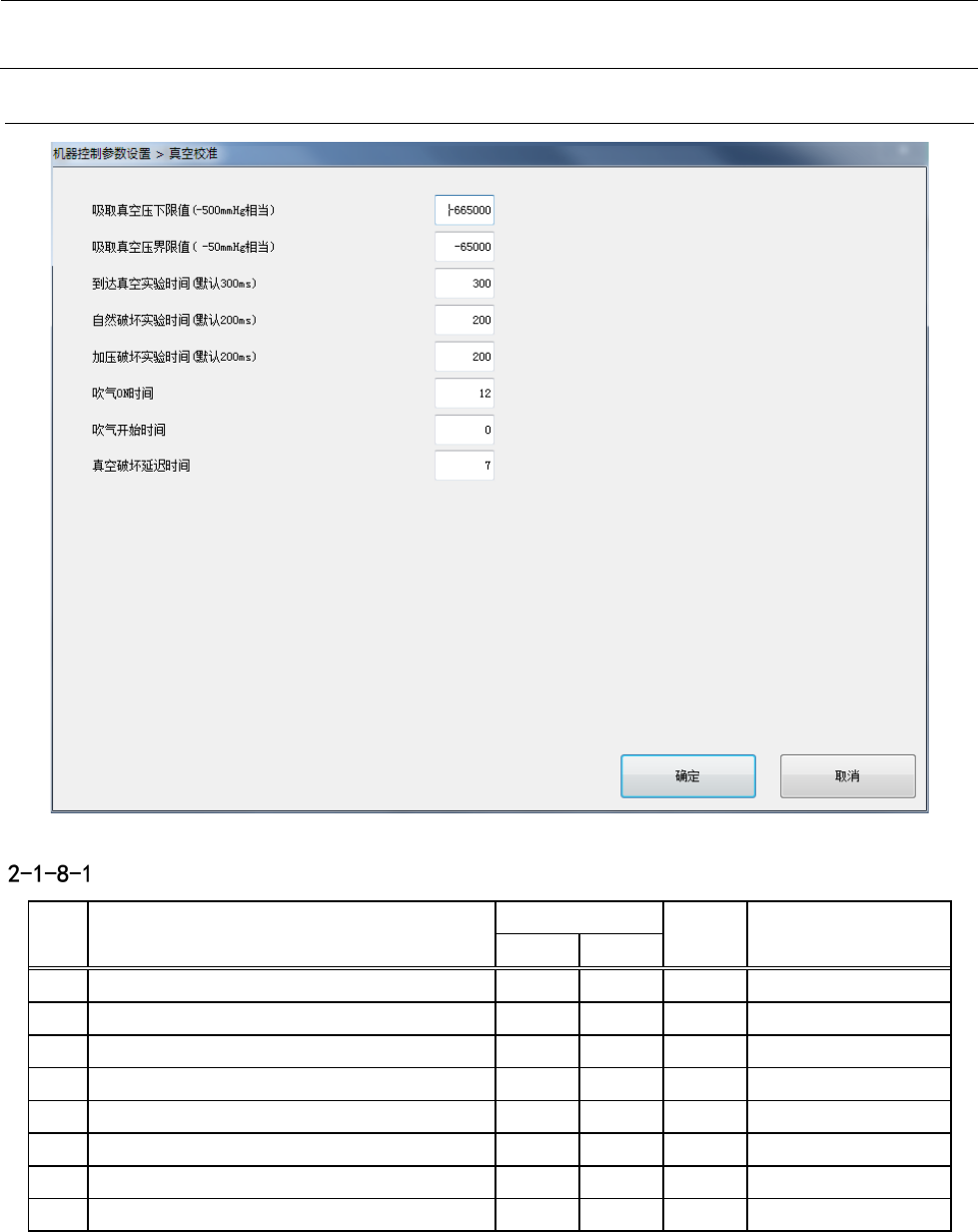

2-1-8 真空（真空校准）
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 吸取真空压下限值
2 吸取真空压界限值
3 到达真空实验时间
4 自然破坏实验时间
5 加压破坏实验时间
6 吹气ON时间
7 吹气开始时间
8 真空破坏延迟时间
机器控制参数
2-19

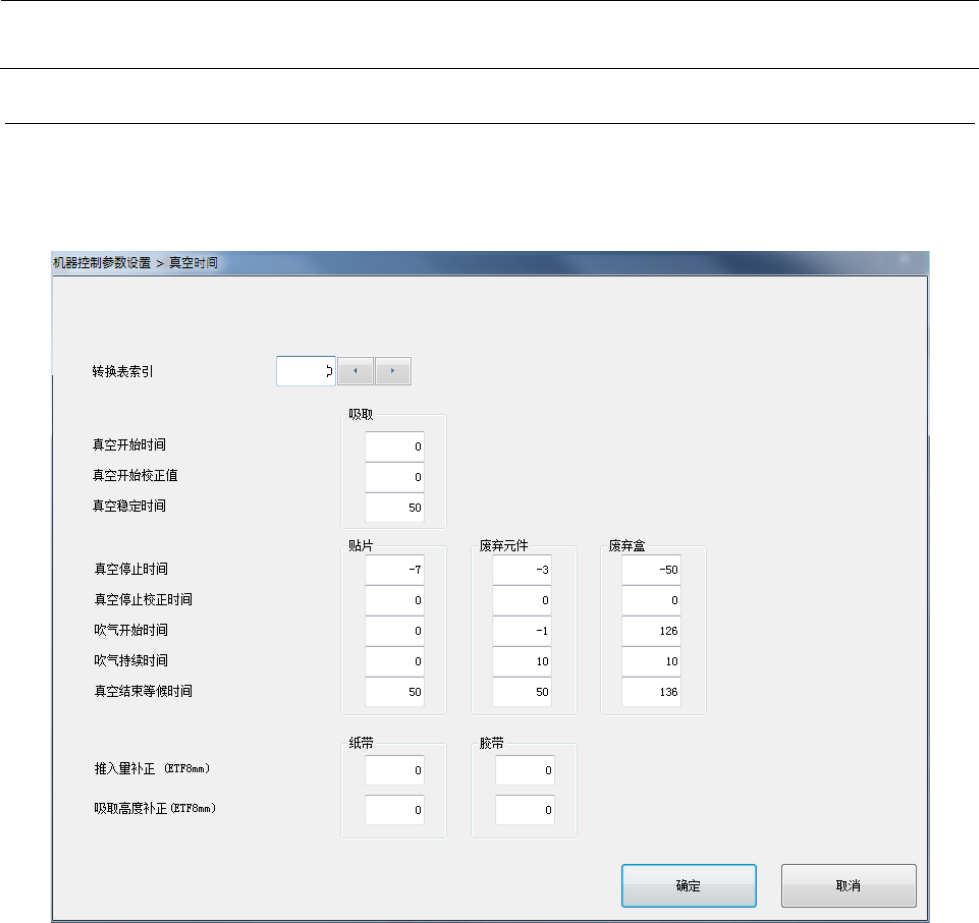

2-1-9 真空时间
如将“转换表索引”设置为欲编辑的索引，即可对所设定的区分中的吸取、贴片、废弃元件、废弃
盒的参数进行编辑。
如将“转换表索引”设置为欲编辑的索引，即可对所设定的区分中的纸带、胶带的参数进行编辑。
