机器控制参数 2- 37 2-2- 3 Y 轴 PTP 动作 如 将“ 轴号” 、 “速度区分” 、 “行 程区分” 设置为欲编辑的索引 ， 即可对所设定的区分中的轴控 制参数进行编辑。 设定项目 No. 项目 输入范围 单位 备考 最小值 最大值 1 轴号 参照 2-2-3-2 轴号 2 1 脉冲的 XY 轴分辨率 nm / Pulse 3 PTP 动作 数据 速度区分 0 9 参照 2 -2-3-3 速度区分 4 行程区分 0 19…
机器控制参数
2-36
轴号
动作区分
No.
类别
内容
1 0 X轴 1
No.
类别
内容
1 0 打开安全盖
2 1 JOG基础属性
3 2 单步
4 3 返回原点
5 4 共面低速扫描
6 5 共面高速扫描
7 6 共面分割移动
8 7 共面高速扫描2
9 8 ATC滑进动作
10 9 ATC滑出动作
11 10 SVC扫描1
12 11 SVC扫描2
13 12 SVC扫描3
14 13 SVC扫描4
15 14 SVC扫描5
16 15～19 预备
机器控制参数
2-37

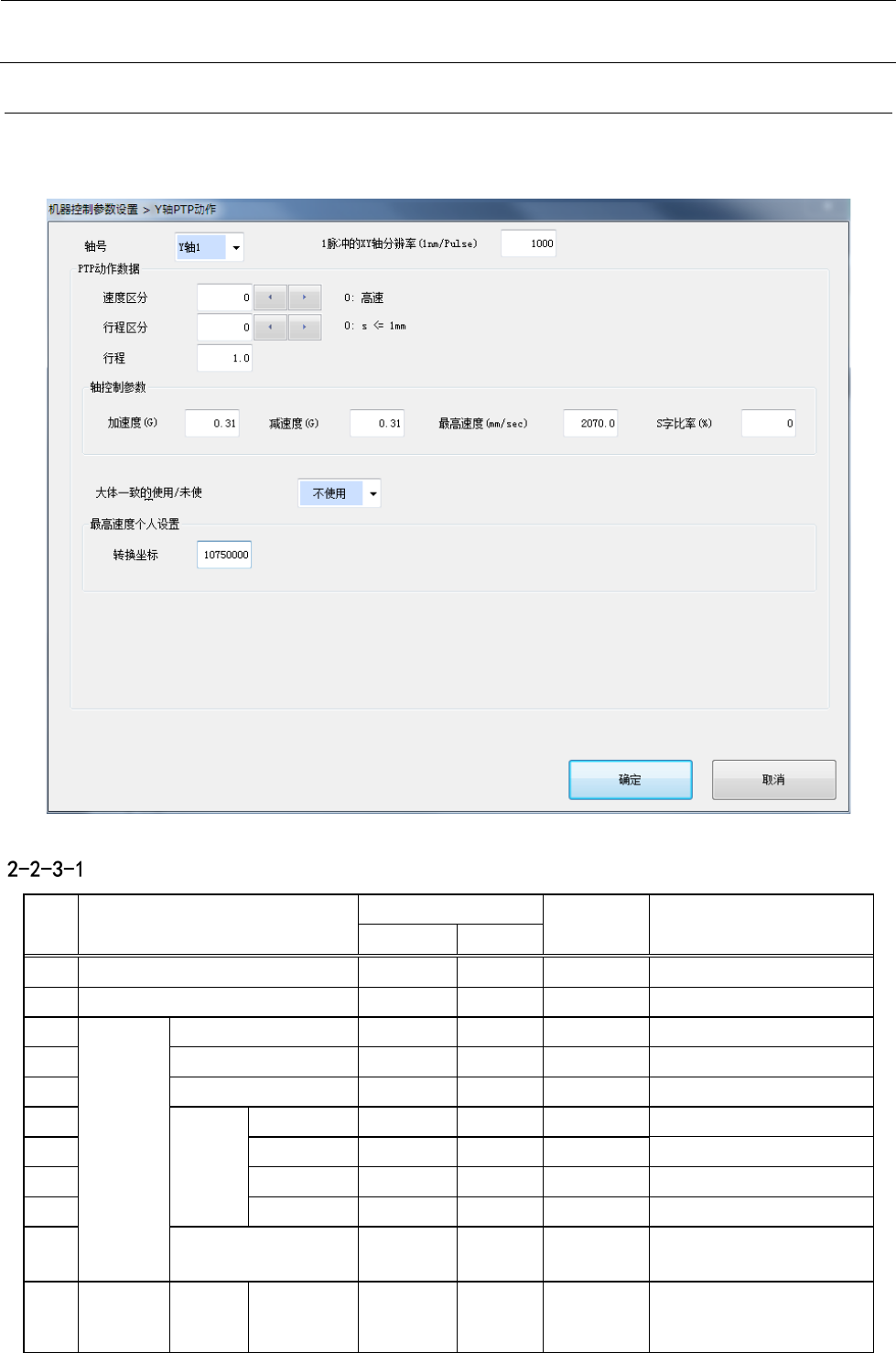

2-2-3 Y轴PTP动作
如将“轴号”、“速度区分”、“行程区分”设置为欲编辑的索引，即可对所设定的区分中的轴控
制参数进行编辑。
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 轴号 参照2-2-3-2轴号
2 1脉冲的XY轴分辨率 nm/Pulse
3
PTP动作
数据
速度区分 0 9 参照2-2-3-3速度区分
4 行程区分 0 19 参照2-2-3-4行程区分
5 行程 -100000 100000
6 轴控制
参数
加速度 -10 10 G
7 减速度 -10 10 G
8 最高速度 -100000 100000 mm/sec
9 S字比率
10 大体一致的使用/
未使
0 1
使用/不使用
11
最高速
度个人
设置
转换坐标
1/10000mm
Y坐标
机器控制参数
2-38
轴号
速度区分
行程区分
No.
类别
内容
1 0 X轴 1
No.
类别
内容
1 0 高速
2 1 中速
3 2 低速
4 3 低速2
5 4 高速2
5 4 高速2
6 5 高速B
7 6 高速2B
8 7～9 预备
No.
类别
内容
1 0 s <= 1mm
2 1 1mm < s <= 2mm
3 2 2mm < s <= 4mm
4 3 4mm < s <= 10mm
5 4 10mm < s <= 20mm
6 5 20mm < s <= 40mm
7 6 40mm < s <= 70mm
8 7 70mm < s <= 110mm
9 8 110mm < s <= 160mm
10 9 160mm < s
11 10～19 预备
