NPM-DGS 2D 检查编辑器 2.4 元件检查设定 ( 检查条件数据的设定 ) EJS9AC-MB-02R-08 Page 2-65 ③ 参数的设定 通常模式 ( 检查名 : 1BOX 、 2BOX 、 4BOX) 搜索模式 ( 检查名 : 1BOX ( 搜索 ) 、 2BOX ( 搜索 ) 、 4BOX ( 搜索 )) page2-54-1 page2-54-2
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-64 EJS9AC-MB-02R-08
②
LUT
的设定
在极性检查中将极性标记部分的颜色设定到
LUT
。
在
2
个或
4
个
BOX
中，如果在基准
BOX
框范围内抽出颜色，并且在其它
BOX
框范围内未抽出颜
色，则判定为极性正确。
1

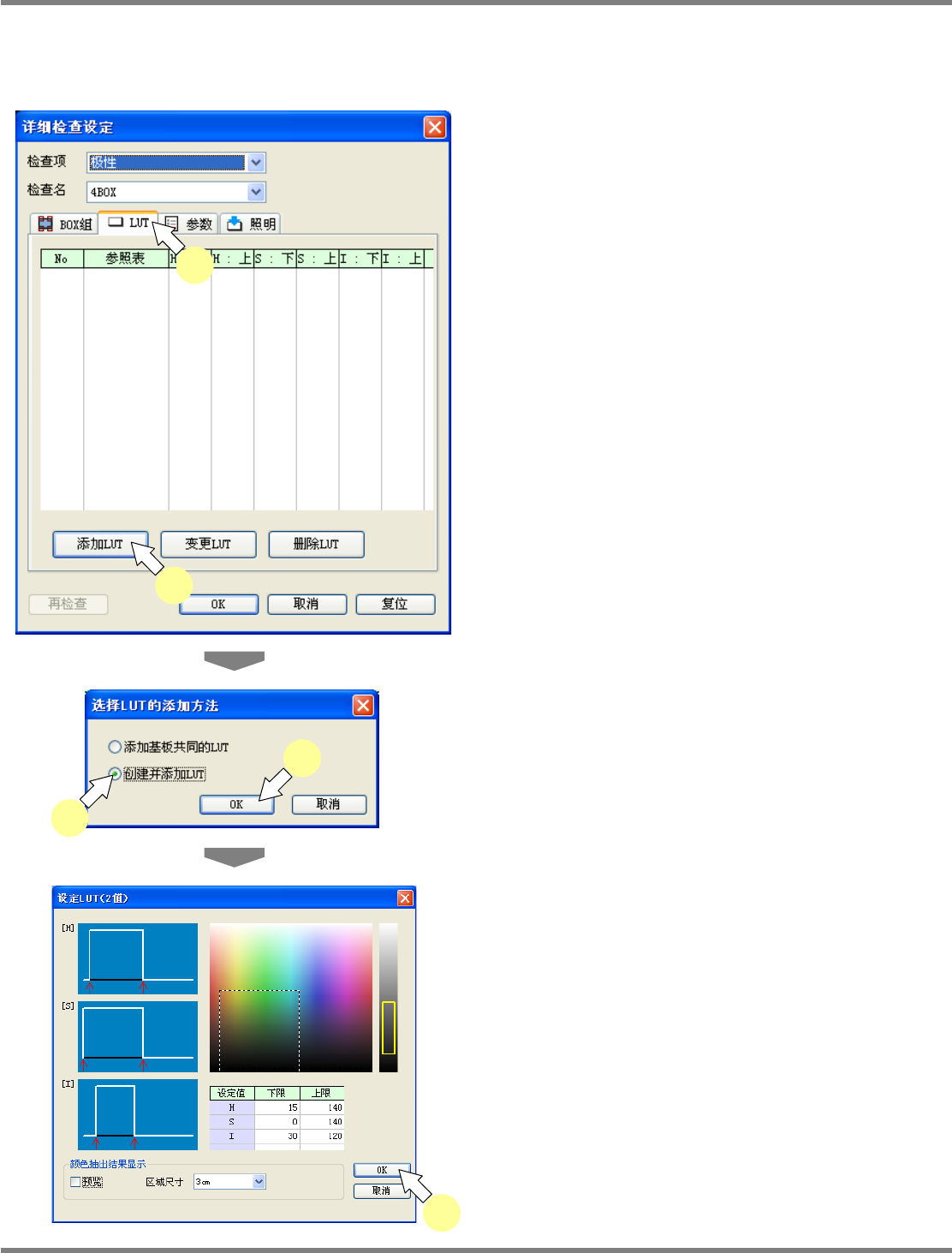

选择
[LUT]
标签，点击
[
添加
LUT]
。
显示出
<
选择
LUT
的添加方法
>
画面。
2
选择
‘
创建并添加
LUT’
，将其置于
ON
后点击
[OK]
。
显示出
<
设定
LUT (2
值
)>
画面。
3
设定
LUT
后点击
[OK]
。
关于
LUT
的设定，请参阅
‘3. LUT
的设定
’
。
page2-53-1
1
1
2
2
2-55-C
3
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-08 Page 2-65

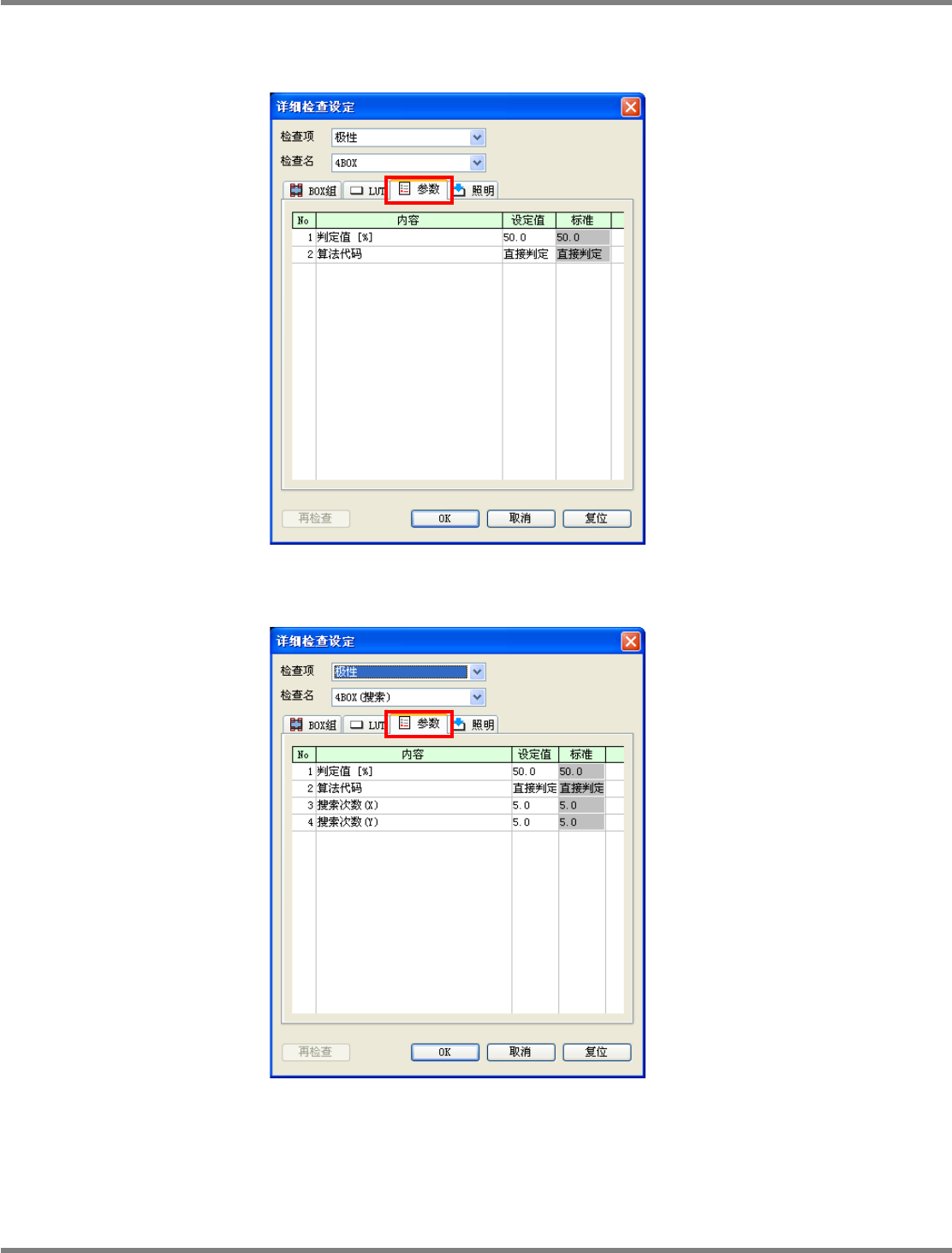

③ 参数的设定
通常模式
(
检查名
: 1BOX
、
2BOX
、
4BOX)
搜索模式
(
检查名
: 1BOX (
搜索
)
、
2BOX (
搜索
)
、
4BOX (
搜索
))
page2-54-1
page2-54-2
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-66 EJS9AC-MB-02R-08
内容
说明
单位 标准值
上限值
下限值
‘
判定值
’
设定判定
OK/NG
的阈值。
针对
BOX
的面积，设定颜色抽出领域比率的
%
值。
% 50.0 200.0 0.0
‘
算法代码
’
选择
“
直接判定
”
和
“
比较判定
”
。
直接判定
1BOX:
在基准
BOX
比判定值大的情形下，为
OK
。
2BOX
、
4BOX:
在基准
BOX
比判定值大，且这个
BOX
在判
定值以下的情形下，判定为
OK
。
无需对
LUT
设定极性颜色。
比较判定
1BOX:
与直接判定的处理方式相同。
2BOX
、
4BOX:
求算对角上的
2
个
BOX
的比率，在基准
BOX
比判定值大，且基准
BOX
为最高比率
的情形下，判定为
OK
。
无需对
LUT
设定极性颜色。
选择 直接判定
－
－
‘
搜索次数
(X)’
指定在搜索范围内
(X
方向
)
执行移动的次数。
(
均等
分配
)
次数
5 100 1
‘
搜索次数
(Y)’
指定在搜索范围内
(Y
方向
)
执行移动的次数。
(
均等
分配
)
次数
5 100 1
