NPM-DGS 2D 检查编辑器 4.3 列表的详细内容 Page 4-32 EJS9AC-MB-04R-09 4.3 列表的详细内容 对编辑画面的列表进行详细说明。 4.3.1 基板列表 如果从列表中选择 [ 基板 ] 标签，则显示出与基板有关的数据。 项目 内容 槽编号 显示槽编号。 槽名 显示槽的名称。 过滤器的指定 显示过滤器的指定。 基板尺寸 L [mm] 显示基板尺寸 L ( 长度 ) 。 基板尺寸 W [mm] 显示基板尺…
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
EJS9AC-MB-04R-09 Page 4-31
C)
设定照明
通常，使用默认设定的
‘
标准照明
’
来进行检查。
以标准照明进行拍摄时，只有在识别困难的情形下，切换到个别照明后进行检查。
使用个别照明时，拍摄次数会增加，且处理时间会变长，因此请最小限度地使用。
1
点击
[
个别照明
]
。
将显示设定
4
种照明值的列表。
2
双击选择需要变更照明值的设定值后，
输入照明值。
3
完成了全部项目的设定后，点击
[OK]
。
将关闭
<
设定照明
>
窗口。
4-2032
1
4-2033
2
3
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
Page 4-32 EJS9AC-MB-04R-09
4.3
列表的详细内容
对编辑画面的列表进行详细说明。
4.3.1
基板列表
如果从列表中选择
[
基板
]
标签，则显示出与基板有关的数据。
项目
内容
槽编号
显示槽编号。
槽名
显示槽的名称。
过滤器的指定
显示过滤器的指定。
基板尺寸
L [mm]
显示基板尺寸
L (
长度
)
。
基板尺寸
W [mm]
显示基板尺寸
W (
宽度
)
。
基板尺寸
T [mm]
显示基板尺寸
T (
厚度
)
。
坐标偏移量
X [mm]
显示基板原点偏移量
(X)
。
坐标偏移量
Y [mm]
显示基板原点偏移量
(Y)
。
坐标系
显示坐标基准。
(
右内侧基准
/
右前侧基准
/
左前侧基准
/
左内侧基准
)
摄像区域分辨率
XY
显示检查头的分辨率。
(18μm / 9μm)
摄像区域分辨率
Z
固定为
“
摄像区域同步
”
。
摄像区域基点
X [mm]
显示摄像区域基点
(
左上
)
的坐标
(X)
。
摄像区域基点
Y [mm]
显示摄像区域基点
(
左上
)
的坐标
(Y)
。
摄像区域尺寸
X [mm]
显示摄像区域的尺寸
(X)
。
摄像区域尺寸
Y [mm]
显示摄像区域的尺寸
(Y)
。
区块数
显示区块数量。
标记数
显示标记总数。
(
基板标记、不良标记
)
焊膏数
显示焊膏数。
元件数
显示元件总数。
焊盘数
显示焊盘数。
焊膏判定库数
显示焊膏检查用的判定库数量。
元件库数
显示元件的品种数量。
照明数据数
未使用
(
经常为
0)
LUT
数据数
显示元件检查用基板共通
LUT
的注册数量。
LUT
数据数
(
焊膏
)
显示焊膏检查用的基板共通
LUT
的注册数量。
APC-FF
贴装控制
显示
APC-FF (
以焊膏检查结果为基础，执行贴装坐标补正的功能
)
的设定状态
(ON / OFF)
。可通过双击设定
ON / OFF
。
APC-FF
检查控制
显示
APC-FF (
以焊膏检查结果为基础，执行元件检查坐标补正的
功能
)
的设定状态
(ON / OFF)
。可通过双击设定
ON / OFF
。
APC-FF
检查控制
(
他社
AOI)
显示
APC-FF (
以焊膏检查结果为基础，执行其他公司元件检查坐
标补正的功能
)
的设定状态
(ON / OFF)
。可通过双击设定
ON /
OFF
。
APC-FF
补正模式
显示
APC-FF
控制的坐标补正模式。
(
贴装单位
/
图案单位
/
图案单位
– 2
点补正
)
可通过双击设定坐标补正模式。
APC-FF
贴装单位补正_平均值
应用偏离阈值 [mm]
显示是否适用
APC-FF
所计算的补正量的限制值。
(
将以图案单位
求算的补正量平均值视为中央值，当没有包含在中央值
±
限制值的
范围内时，适用图案平均值。
)
APC-FB
印刷控制
显示
APC-FB (
反馈给焊膏检查结果的印刷机
)
控制的设定状态
(ON / OFF)
。可通过双击设定
ON / OFF
。
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
EJS9AC-MB-04R-09 Page 4-33
项目
内容
APC-MFB
贴装控制
显示
APC-MFB (
以元件检查结果为基础，执行贴装坐标补正的功
能
)
控制的设定状态
(ON / OFF)
。可通过双击设定
ON / OFF
。
跳过控制
以焊膏检查与元件检查的结果为基础，通过
ON / OFF
显示跳过元
件贴装的跳过控制的设定状态。

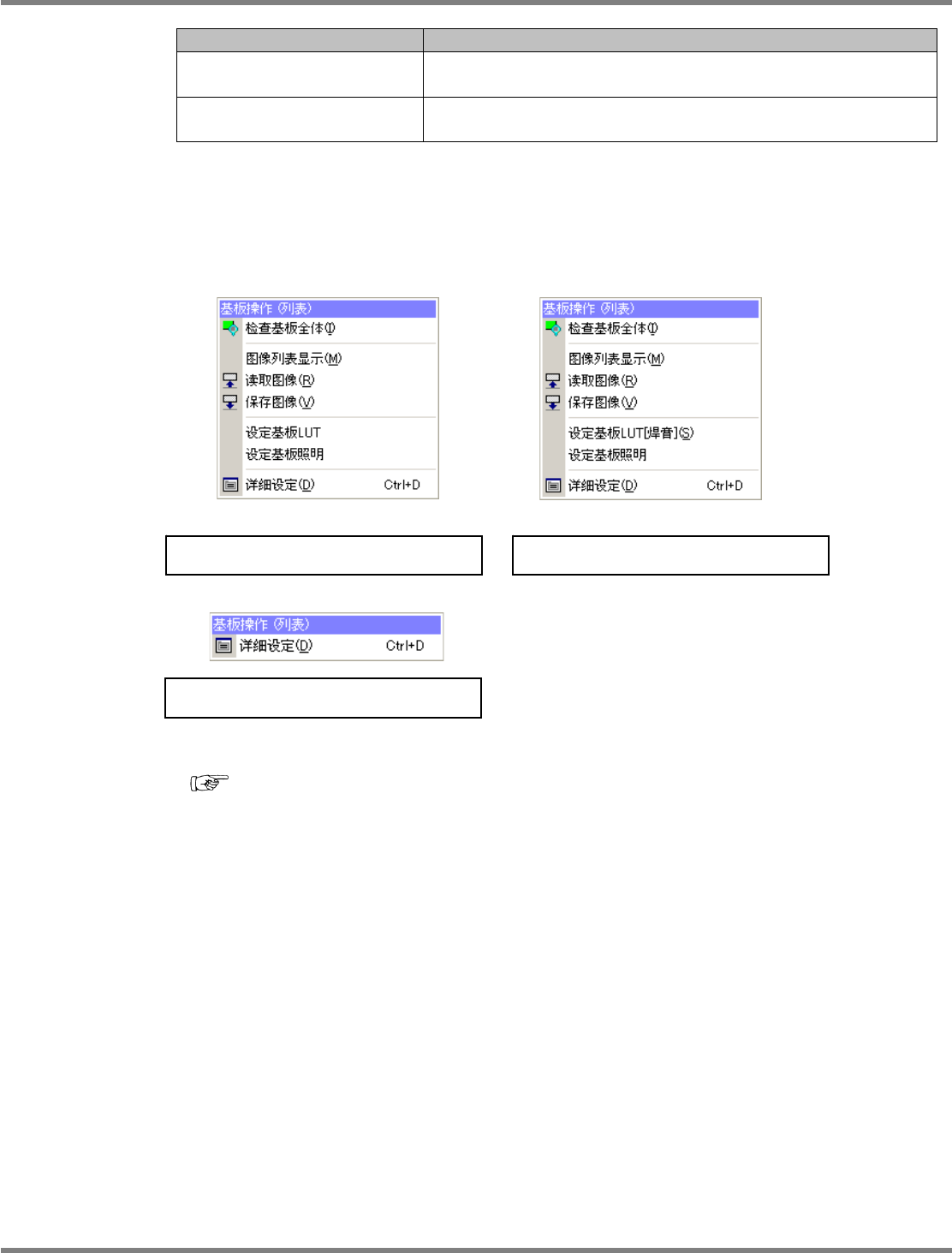

基板列表的弹出式菜单
如果选择
[
基板
]
标签，并此状态下右击列表，则显示出
[
基板操作
(
列表
)]
菜单。因编辑对象检查数
据的不同，菜单也会有所不同。
内容与示教视图下的基板选择状态下的弹出式菜单相同。
(
列表的同期以外
)
(
‘4.2.2
基板选择状态下的弹出式菜单
’)
4-3001
4-3002
编辑对象选择为‘元件检查’时 编辑对象选择为‘焊料检查’时
编辑对象选择为‘APC 设定’时
4-3018
