NPM-DGS 2D 检查编辑器 2.4 元件检查设定 ( 检查条件数据的设定 ) EJS9AC-MB-02R-08 Page 2-31 ① BOX 组的设定 元件有无检查的检查方法 ( 检查名 ) 只有 1BOX 。 1 选择 [BOX 组 ] 标签。 在示教视图的元件上显示出 BOX 。 2 通过箭头按钮进行 BOX 的移动或放 大、缩小。 在 中显示出 BOX 的位置、 尺寸的信息 (mm) 。 对每一次按钮操作的…
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-30 EJS9AC-MB-02R-08
2.4.6
检查详细设定
针对在检查条件数据中设定的需要实施的各个检查项目，设定检查方法、
BOX
、
Pivot
、
LUT
、参
数、照明等项目。
BOX
是指显示元件的检查位置及范围的框的数据
; Pivot
是指一种数据，在元件
位置检查时为了检测图像中的元件位置，显示元件明暗部分的特征
;
参数是指进行检查处理时所需
要的判定值等数据
;
照明是指拍摄检查用画像之际所需的照明值数据。
1.
元件有无检查
1
在
<
检查条件详细数据
>
画面的
‘
检查
项目列表
’
栏里选择
‘
部品有无
’
，然后
点击
[
检查详细设定
]
。
显示出
<
详细检查设定
>
画面。
1
1
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-08 Page 2-31
①
BOX
组的设定
元件有无检查的检查方法
(
检查名
)
只有
1BOX
。
1
选择
[BOX
组
]
标签。
在示教视图的元件上显示出
BOX
。
2
通过箭头按钮进行
BOX
的移动或放
大、缩小。
在
中显示出
BOX
的位置、尺寸的信息
(mm)
。
对每一次按钮操作的移动、放大、缩小量
(step
量
)
，请通过
根据需要进行切换。
设定该
BOX
的位置及尺寸
(mm)
。
在
BOX
内抽出颜色而判定元件的有无。
在图像中显示的线的含义如下所示。
元件外形
(
设计值
)
元件电极位置
(
设计值
)
BOX
的位置、尺寸
贴装角度
:
0
:
90
:
180
:
90
按钮
说明
将
BOX
位置移动。
如果点击
1
次，则会按
step
量移动。
对
BOX
进行放大、缩小。
如果点击
1
次，则会按
step
量进行放大、缩小。
不使用。
page2-22-1
1
2
1
2
3
4
6
5
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-32 EJS9AC-MB-02R-08
②
LUT
的设定
元件有无检查的
LUT
必须设定基板共同的
LUT
。
(
设定
‘
基板
’
‘
模式有
’
、
‘
基板
’
‘
模式无
’
、
‘
基板
’
‘
焊
膏
’
、
‘
基板
’
‘Land’
等
LUT
。
)
1

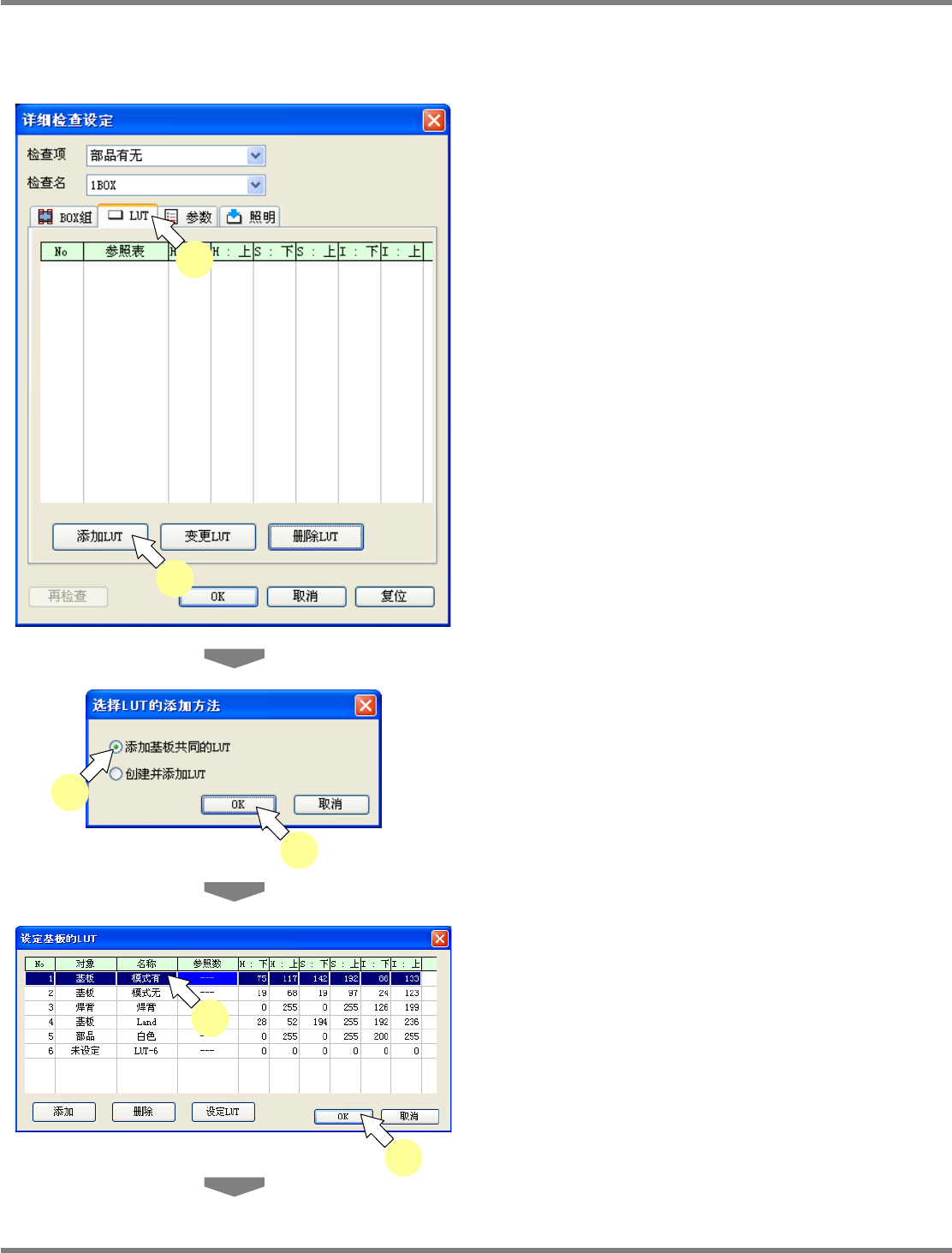

选择
[LUT]
标签，点击
[
添加
LUT]
。
显示出
<
选择
LUT
的添加方法
>
画面。
2
选择
‘
添加基板共同的
LUT’
，将其置于
ON
后点击
[OK]
。
显示出
<
设定基板的
LUT>
画面。
3
选择
‘
基板
’
‘
模式有
’
的数据后点击
[OK]
。
显示出
<
详细检查设定
>
画面。
page2-23-1
1
1
Page2-19
3
3
2
2
