NPM-DGS
2D
检查编辑器
2.6
焊膏检查设定
(
焊膏判定库的设定
)
EJS9AC-MB-02R-08 Page 2-87
2.6.2
焊膏判定库的设定
在需要检查的全部焊膏数据上，必须设定焊膏判定库。
没有设定焊膏判定库的焊膏数据，在进行焊膏检查之际，需要重新设定焊膏判定库。
在
GERBER
转换器所制作的焊膏检查数据，通常已设定了焊膏判定库。
A)
焊膏判定库的登录
在焊膏数据中设定的焊膏判定库，需要登录进
[
焊膏判定
]
标签。在初期启动之际，已默认登录了焊
膏判定库。

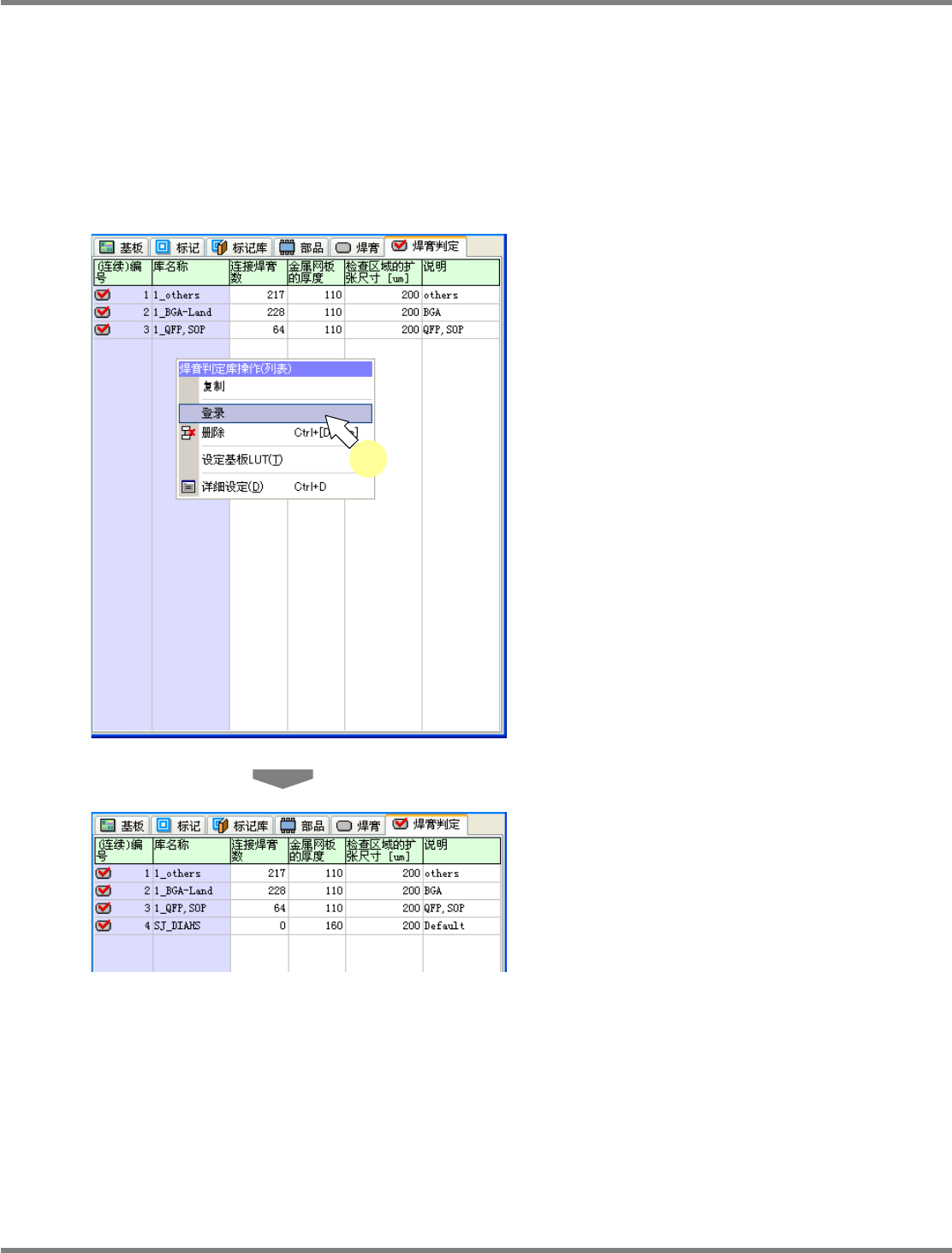

1
在列表的
[
焊膏判定
]
标签上，点击鼠标
右键，并在所显示的弹出菜单上选择
[
登
录
]
。
在列表中追加了焊膏判定库。
新建追加的焊膏判定库，需要进行
LUT
的设定
和详细设定。设定方法，请参照
‘4.3.7
焊膏判定
列表
’
。
2-6005
2-6004
1
NPM-DGS
2D
检查编辑器
2.6
焊膏检查设定
(
焊膏判定库的设定
)
Page 2-88 EJS9AC-MB-02R-08

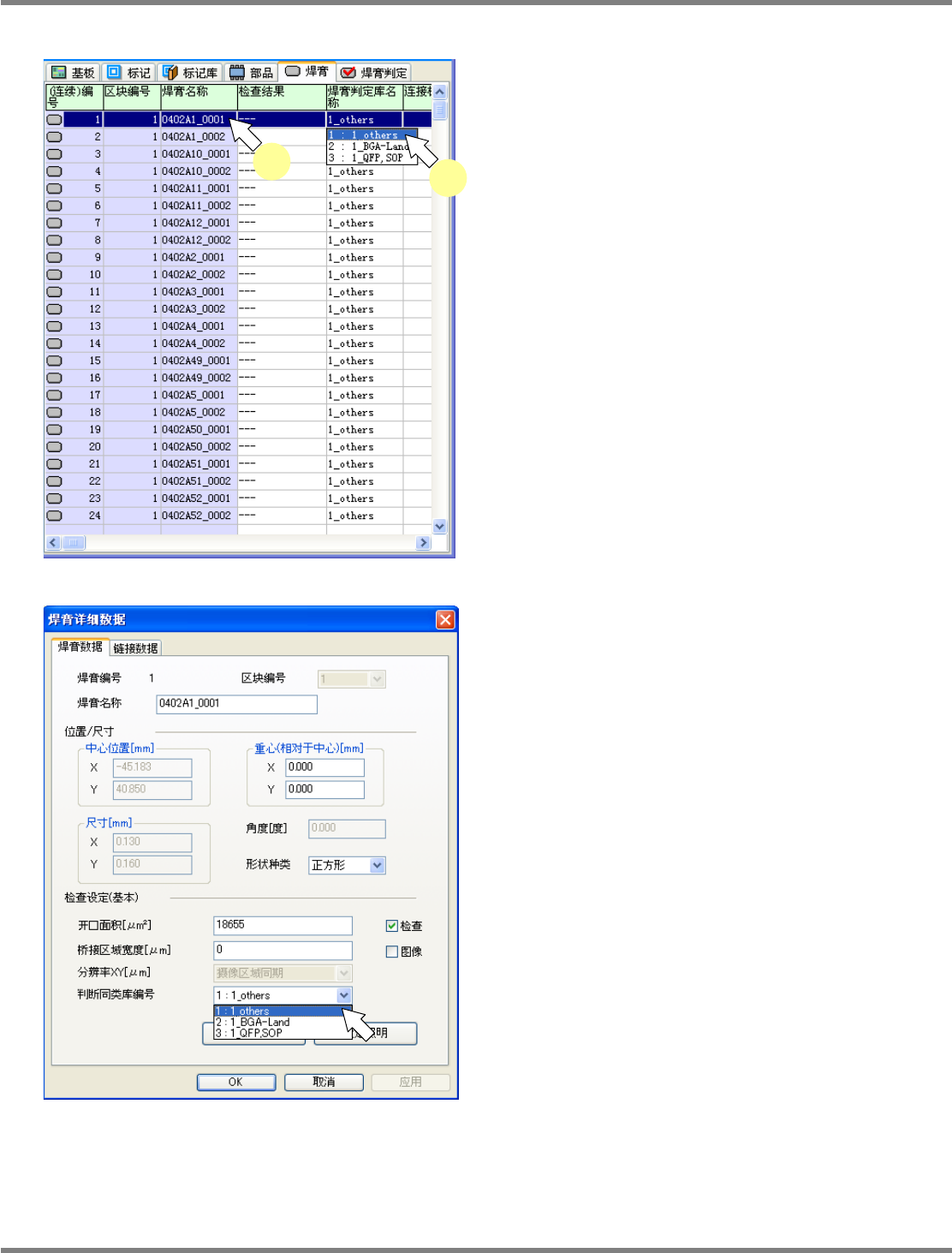

B)
设定到焊膏数据中
1
在列表的
[
焊膏
]
标签下，选择设定焊膏
判定库的焊膏数据。
2
双击
‘
焊膏判定库名称
’
，选择设定到焊
膏数据中的焊膏判定库。
将会在焊膏判定库的名称栏的组合框中，显示
登录在
[
焊膏判定
]
标签中的焊膏判定库的列表。
还可以在
‘
焊膏详细设定数据
’
下变更焊膏判定
库的设定。在焊膏详细数据的设定下，能够一
次性变更所选择焊膏数据的焊膏判定库的设
定。
2-6006
2
1
2-6007
NPM-DGS
2D
检查编辑器
2.7
焊膏检查的确认
EJS9AC-MB-02R-08 Page 2-89
2.7
焊膏检查的确认
2.7.1
焊膏检查
(
焊膏检查模式
)
执行了焊膏检查时，将会显示所选择焊膏的检查以及详细结果。同时，还可以调整焊膏判定库的详
细设定的判定值。

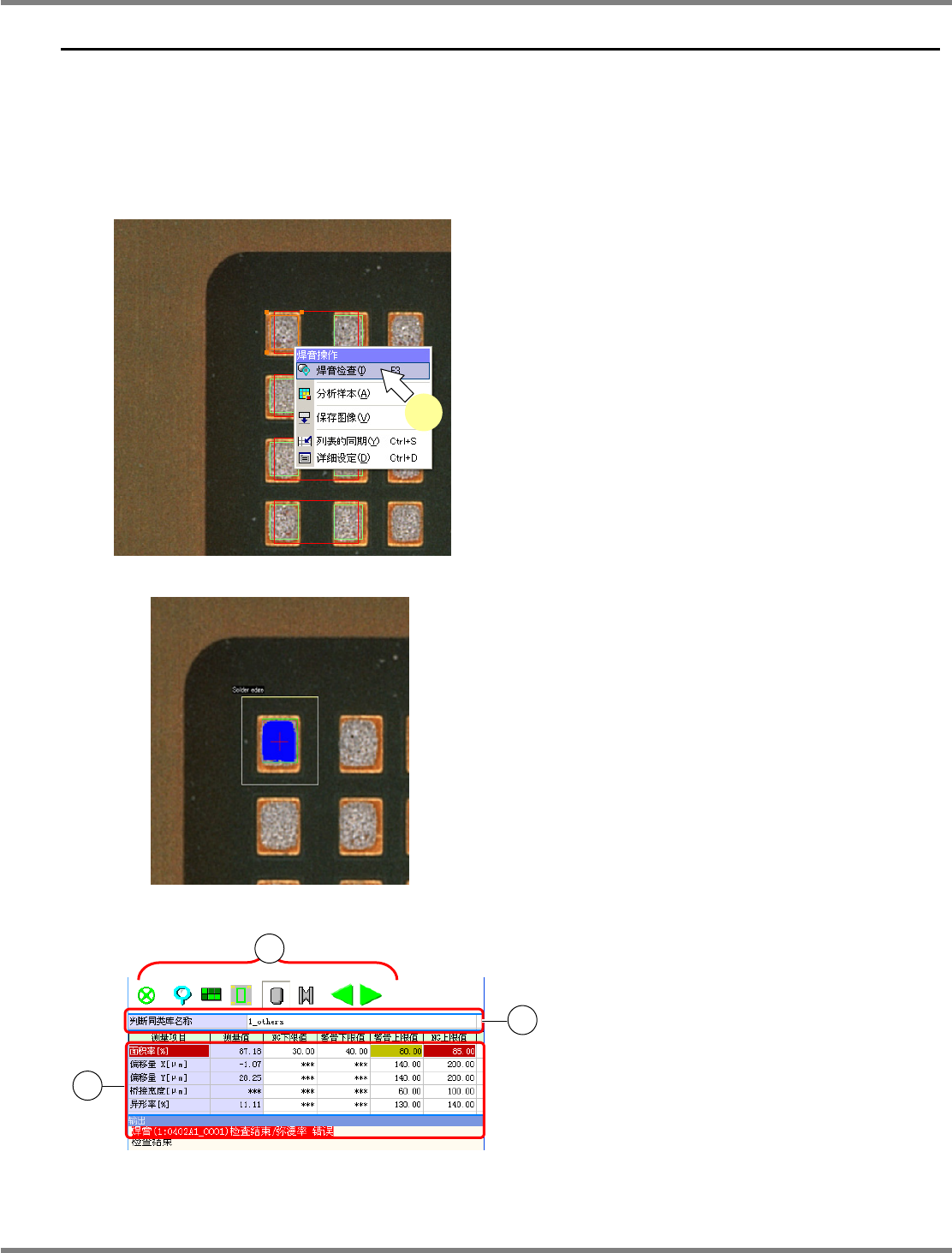

焊膏检查的使用方法
1
选择任意的焊膏后，点击右键后，在所
显示的菜单上选择
[
焊膏检查
]
。
将切换到焊膏检查模式，并执行焊膏检查。
在执行焊膏检查之后，将会显示已涂抹了最终
抽出焊膏领域的示意图。需要确认焊膏检查处
理中途的工序时，请点击
[
返回
]
。
焊接区的检查，也可以按照上述相同的方法来
执行。
显示中的焊膏检查所使用的焊膏判定库信息
(
名称
)
。
从显示在输出视图上的焊膏检查结果列表中，
显示所选择焊膏的检查结果
(
测量值、以及判定
值
)
。如果检查结果超出了警告判定的阈值，背
景显示黄色
;
超出了
NG
判定的阈值时，背景
显示红色。能够变更判定值的数值。
显示焊膏检查模式画面的图标。
表
1
2-7001
3
1
2
2-7008
1
