NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
Page 4-24 EJS9AC-MB-04R-09
[
部品操作
]:
菜单名称
操作
图标
说明
[
详细设定
]
[
部品详细数据
]
一览显示与元件相关的信息。
‘
注释
’
、
‘
部品库名称
’
、
‘
贴装坐标
’
、
‘
贴装角度
’
、
‘
引线数
’:
显示与贴装元件相关的信息。
不能通过
2D
检查编辑器进行变更。
‘
检查
’:
在选框中打勾以使其变为
ON
，则执行元件检查
(ON:
执行检查
; OFF:
跳过检
查
)
。
‘
图像
’:
在选框中打勾以使其变为
ON
，则在生产中保存指定元件的样本图像
(ON:
保
存
; OFF:
不保存
)
。
4-2023
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
EJS9AC-MB-04R-09 Page 4-25
[
部品操作
]:
菜单名称
操作
图标
说明
[
详细设定
]
[APC
数据
]
显示
APC
功能的设定信息。
‘
贴装控制方向
’:
对贴装坐标进行补正时，设为
ON
。
‘
贴装控制方向
(X
方向
/ Y
方向
/
旋转方向
)‘:
通过
ON/OFF
选择补正项目。
‘
贴装基准
’:
选择贴装基准。
‘
补正用的测量对象指定
’:
指定计算补正量的对象元件。
‘
补正量的比率
(
电极方向
/
非电极方向
/
角度方向
) ’:
设定与补正量相应的重量
(
比率
)
。
‘
补正量的限界値
(
电极方向
/
非电极方向
/
角度方向
) ’:
设定补正量的界限值。
‘
偏移量
(X / Y) ’:
设定加给补正量的偏移量。
‘
个别贴装单位补正
’:
即使在图案单位补正模式下，也设定执行个别补正的元件。
‘
焊盘测量模式
’:
在电路图案与焊盘相接触的情形下，去除电路图案区域，并对焊
盘重心进行补正时，选择
‘
标准
‘
。
在电路图案没有与焊盘相接触等情形下，当无需考虑电路图案的
影响时，
选择
‘
高速
‘
。
4-2024
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
Page 4-26 EJS9AC-MB-04R-09
[
部品操作
]:
菜单名称
操作
图标
说明
[
详细设定
]

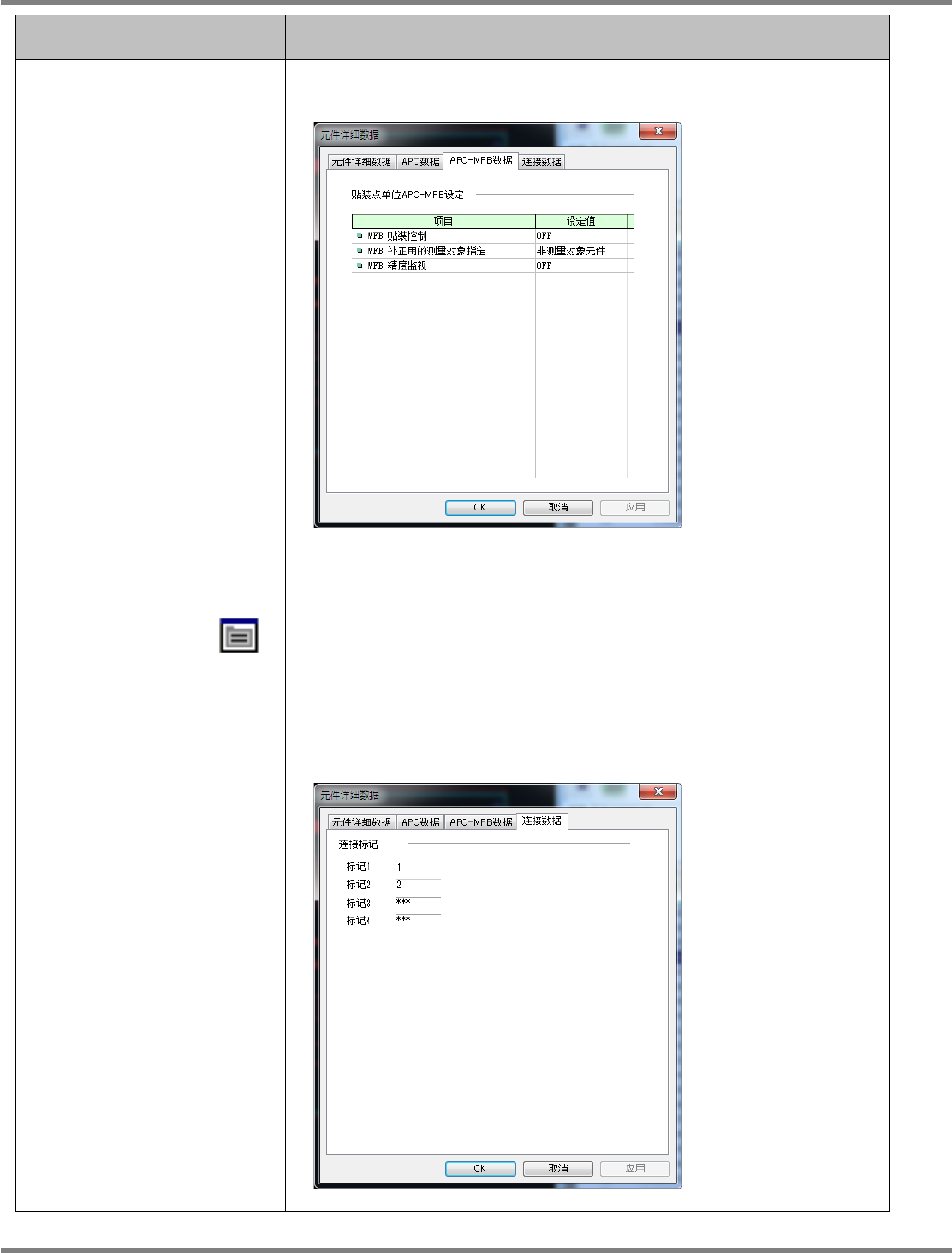

[APC-MFB
数据
]
显示
APC-MFB
功能的设定信息。
‘
贴装控制
’:
执行
APC-MFB
功能时，设为
ON
。
‘
补正用的测量对象指定
’:
指定计算补正量的测量对象元件。
‘
精度监视
’:
指定对贴装精度进行监视的元件。
[
链接数据
]
显示在进行元件检查之际所使用的识别标记信息。
链接数据只能参考而不能变更。
4-2024-2
