NPM-DGS 2D 检查编辑器 4.3 列表的详细内容 Page 4-40 EJS9AC-MB-04R-09 [ 焊膏判定库操作 ( 列表 )]: 菜 单名称 操作 图标 说明 [ 设定 LUT] – 设定所选择焊膏判定数据的 LUT 。 1 从弹出式菜单中选择 [ 设定 LUT] 。 将在列表视图上显示 < 焊膏判断同类库 LUT 数 据 > 画面。 4-3007 1 4-3008
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
EJS9AC-MB-04R-09 Page 4-39
4.3.7
焊膏判定列表
在列表上选择
[
焊膏判定
]
标签，即会显示与焊膏判定相关的数据。
项目
内容
库名称
显示焊膏判定数据的名称。
链接焊膏数
显示与焊膏判定数据相链接的焊膏数量。
金属网版的厚度
显示焊膏高度的设计值。
检查区域扩展尺寸
显示进行焊膏检查的区域尺寸
(
相对
)
。
注释
显示附加在焊膏判定数据上的注释。

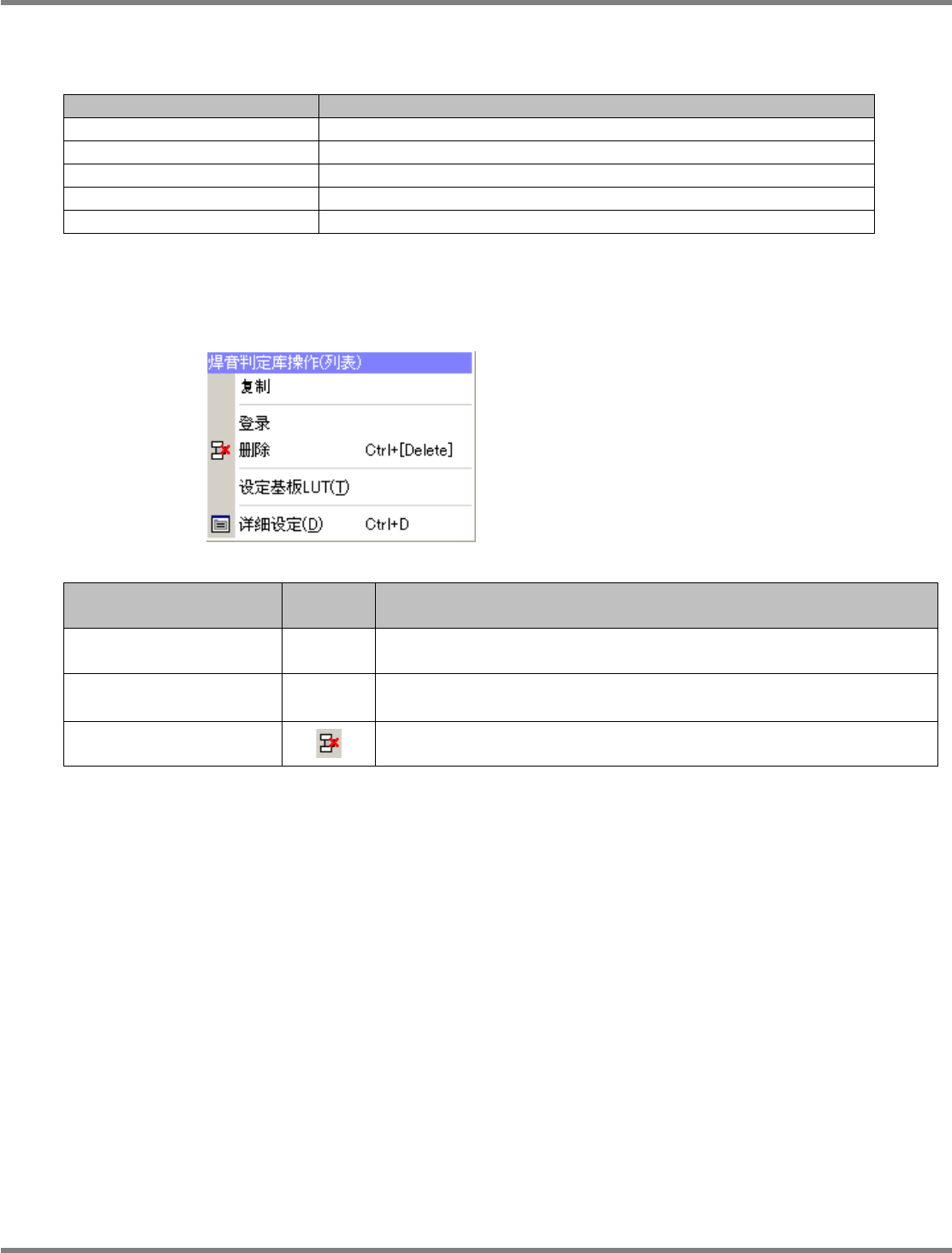

焊膏判定列表下的弹出式菜单
在选择了
[
焊膏判定
]
标签的状态下，右点击列表，即会显示
[
焊膏判定库操作
(
列表
)]
菜单。
[
焊膏判定库操作
(
列表
)]:
菜
单名称
操作
图标
说明
[
复制
]
–
复制所选择的焊膏判定数据后，制作新的焊膏判定数据。
[
登录
]
–
制作新的焊膏判定数据。
[
删除
]
删除所选择的焊膏判定数据。
4-3007
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
Page 4-40 EJS9AC-MB-04R-09
[
焊膏判定库操作
(
列表
)]:
菜
单名称
操作
图标
说明
[
设定
LUT]
–
设定所选择焊膏判定数据的
LUT
。

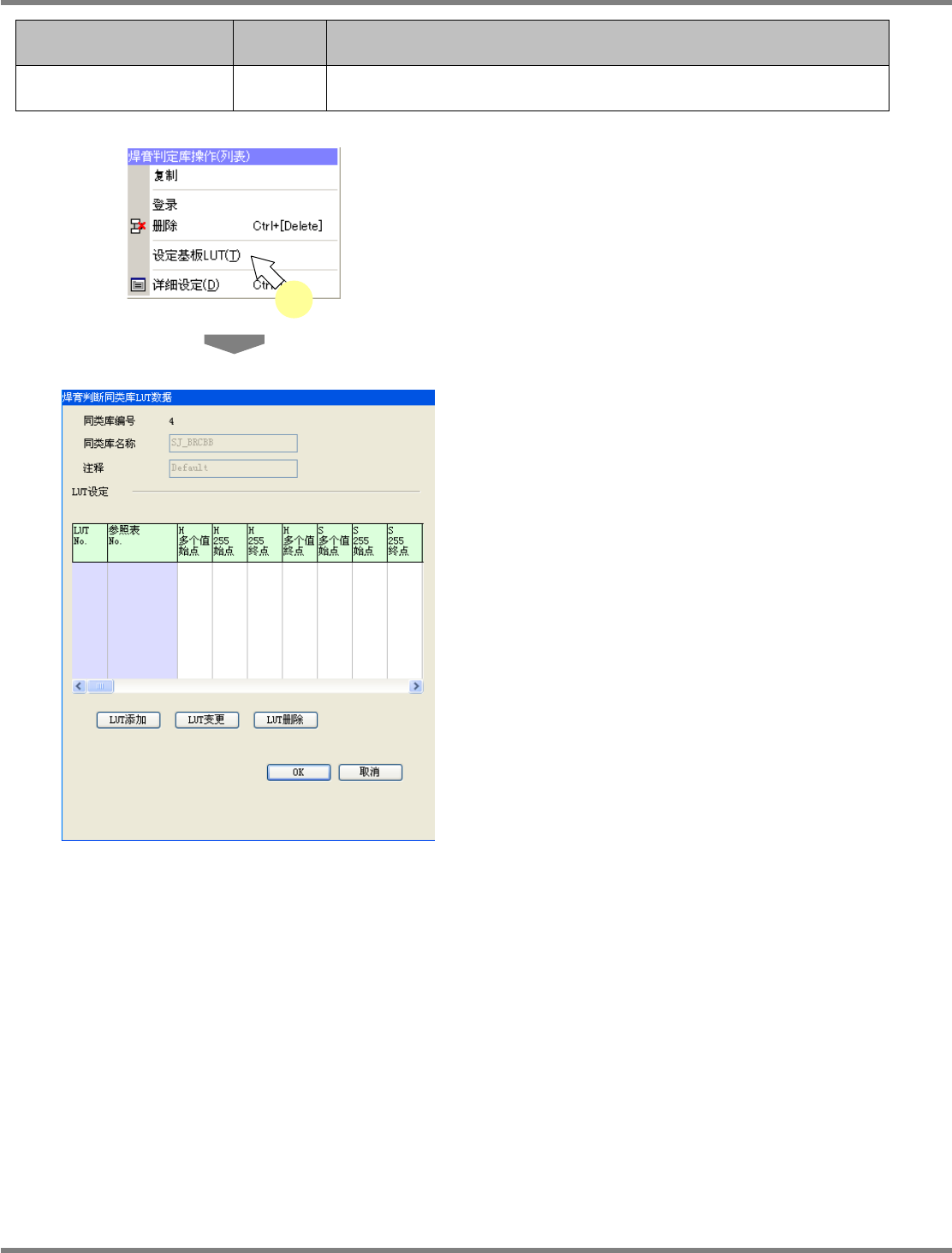

1
从弹出式菜单中选择
[
设定
LUT]
。
将在列表视图上显示
<
焊膏判断同类库
LUT
数
据
>
画面。
4-3007
1
4-3008
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
EJS9AC-MB-04R-09 Page 4-41
A)

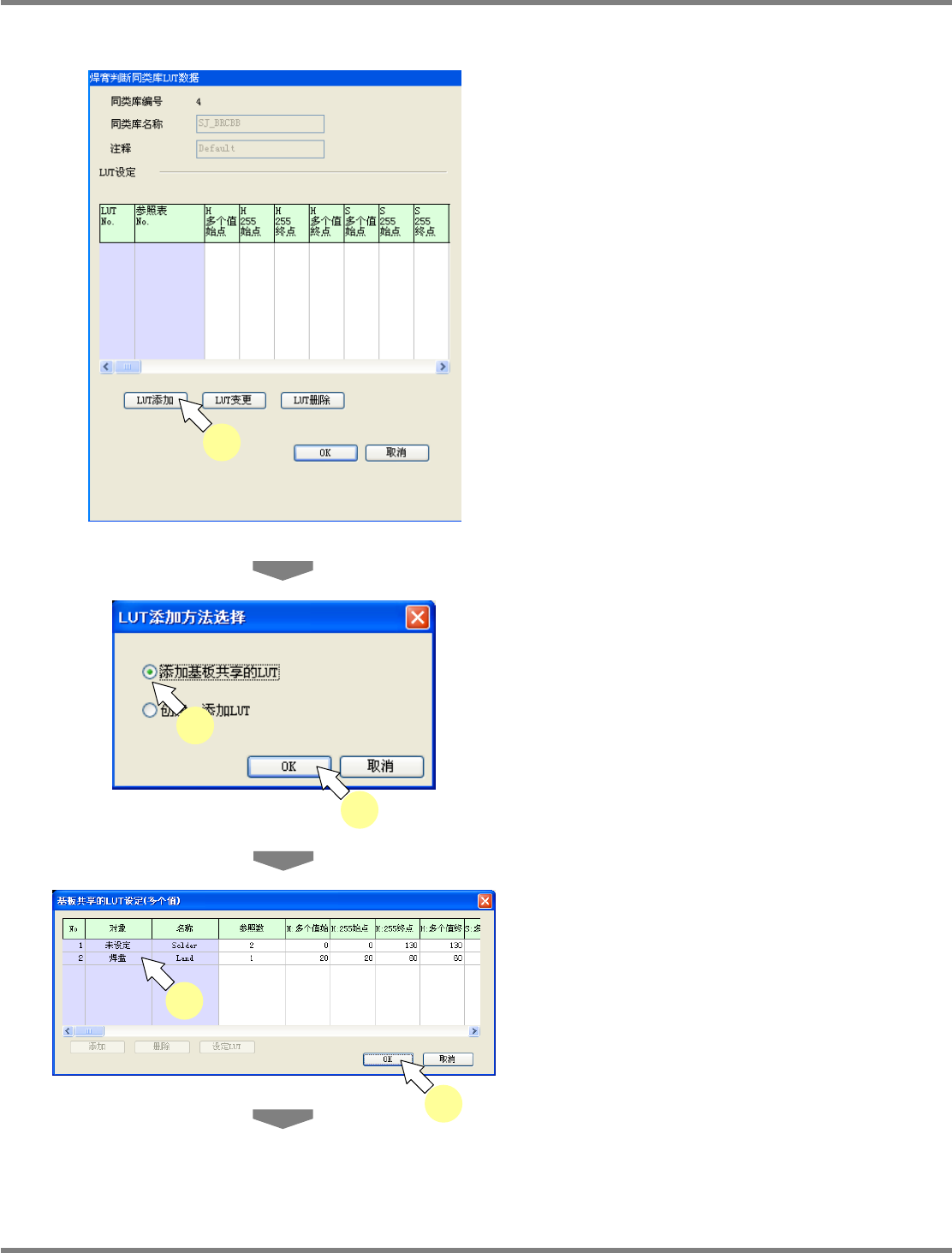

新建追加
LUT
时
2
点击
[LUT
添加
]
。
将显示
<LUT
添加方法选择
>
窗口。
3
选择添加方法后，点击
[OK]
。
选择了
‘
添加基板共享的
LUT’
时，将显示
<
基板
共享的
LUT
设定
(
多个值
)>
窗口。
4
选择需要添加的
LUT
后，点击
[OK]
。
4-3008
2
4-3009
3
3
4-3010
4
4
