NPM-DGS 2D 检查编辑器 2.5 元件确认检查 Page 2-80 EJS9AC-MB-02R-08 分析样本的使用方法 1 从菜单中选择 ‘ 编辑 ’ 的 ‘ 分析样本 ’ 。 将会切换到分析样本模式，并在列表 视图中显 示出在检查 BOX 内保存的样本图像列表。 ( ‘4.1.2 编辑 ( 编辑数据 )’) ( ‘4.2.5 元件选择状态下的弹出式菜单 ’) 2 选择要进行分析的数据后将其右击。 a) 读取图像 读取…
NPM-DGS
2D
检查编辑器
2.5
元件确认检查
EJS9AC-MB-02R-08 Page 2-79
2.5.3
分析样本
进行所保存的元件图像
(
样本图像
)
的检查。样本图像是指手工选择后保存的数据及在生产中检查
后自动保存的图像。
样本图像的保存方法
A)
在编辑画面上保存图像
为了进行样本的分析，必须使用以前保存的生产基板图像。选择元件后在右击菜单中选择
[
保存图
像
]
，则会保存所选择的元件的样本图像。
(
‘4.2.5
元件选择状态下的弹出式菜单
’)
B)
在生产中保存
NG
图像
在生产中可通过检查
BOX
将判定为
NG
的元件图像作为样本图像自动保存。以标准状态自动保存。
所谓的检查
BOX
，是指与设备本体相连接的单元，并拥有检查在设备本体上拍摄的图像的功能。
C)
在生产中保存所指定的图像
每次生产时可保存预先指定的元件图像。
1
为了指定保存样本图像的元件，必须在
元件数据的
‘
详细设定
’
的
‘
检查设定
’
上
选中
[
图像
]
。
(
‘4.2.5
元件选择状态下的弹出式菜单
’)
显示出
<
准备运行
>
画面。
2
生产开始前在检查
BOX
的运转准备画
面上选择
‘
保存指定图像
’
，将其置于
ON
。
为了进行上述操作，必须将显示器与鼠标接到
检查
BOX
。
‘
保存指定图像
’
的打勾记号在机器电源
OFF
后将
会恢复初期状态
(OFF)
。若要保存指定图像，请
在电源
ON
时每次设定。
2-5003
2
4-2023
1
NPM-DGS
2D
检查编辑器
2.5
元件确认检查
Page 2-80 EJS9AC-MB-02R-08
分析样本的使用方法
1
从菜单中选择
‘
编辑
’
的
‘
分析样本
’
。
将会切换到分析样本模式，并在列表视图中显
示出在检查
BOX
内保存的样本图像列表。
(
‘4.1.2
编辑
(
编辑数据
)’)
(
‘4.2.5
元件选择状态下的弹出式菜单
’)
2
选择要进行分析的数据后将其右击。
a)
读取图像
读取该数据部分的图像。
b)
调试检查
可对所读取的图像进行调试检查。调试检查的使
用方法与通常的编辑画面检查相同。若选择
[
部品
检查
]
，则检查在列表视图中选择的多个数据，并
将检查结果显示在列表视图的
‘
检查结果
’
项目中。
(
‘2.5.1
调试检查
(
调试检查模式
)’)
c)
删除
删除所选择的样本图像。样本图像被删除后不能
恢复原来的状态。
样本图像若不删除，将会留在检查
BOX
的硬盘
里。如果硬盘里的空间不足够，则无法开动。建
议定期进行维修作业。
d)
实际不良输入
显示出
<
实际不良输入
>
画面。所输入的信息将被
显示在列表视图的
‘
实际不良
’
项目中。
2
2
a
)
b
)
c
)
d
)
4-1003
1
NPM-DGS
2D
检查编辑器
2.5
元件确认检查
EJS9AC-MB-02R-08 Page 2-81
3
从菜单中选择
‘
编辑
’
的
‘
分析结束
’
或者
点击
‘
结束
’
。
结束分析样本。

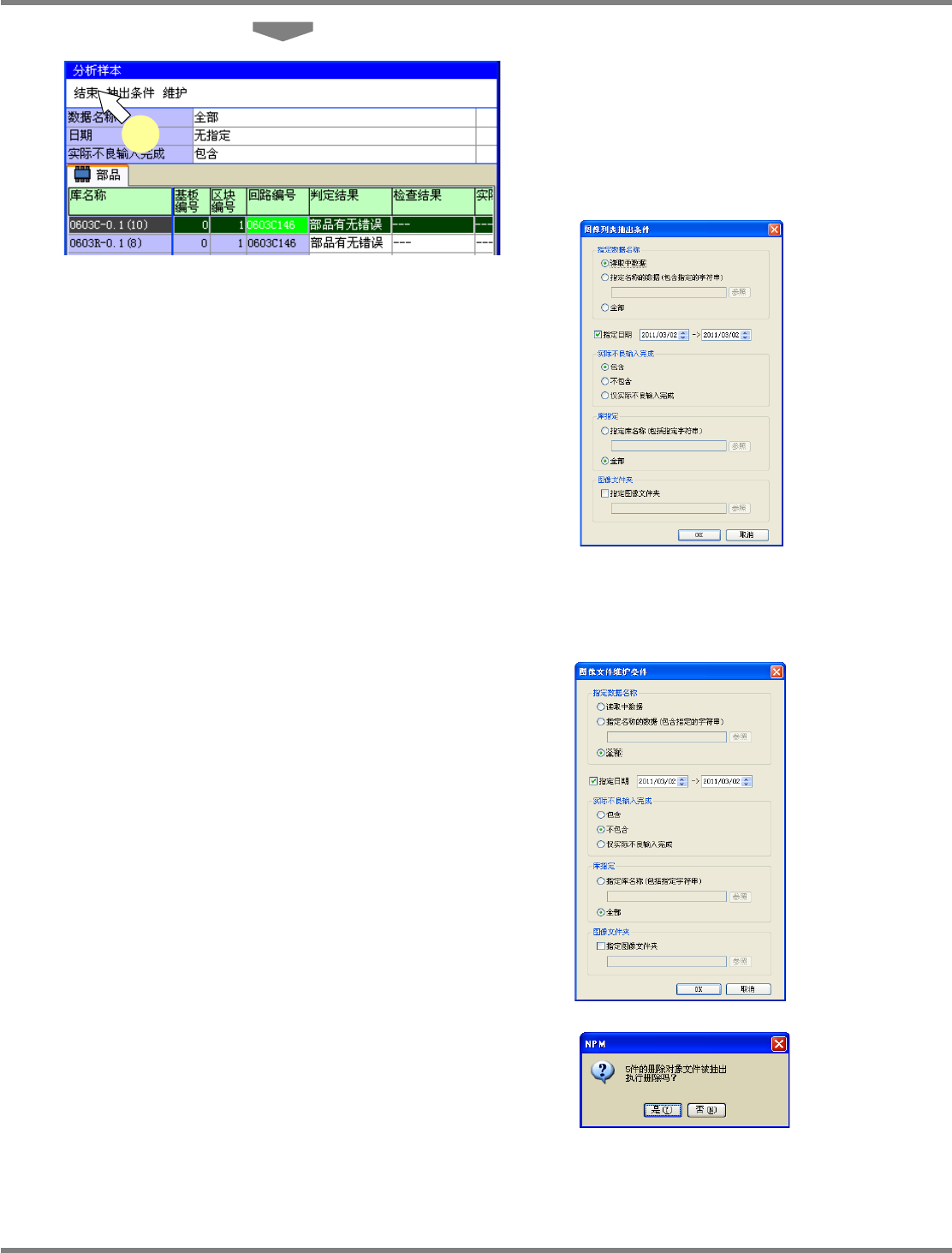

在分析样本模式的列表视图中显示的样本图像
数据可通过
‘
抽出条件
’
进行设定。
表
1
对样本图像数据进行整体删除时，如果在
‘
维护
’
中设定条件，则显示出删除对象文件数，并执
行删除。
表
2
3
2-7009
