NPM-DGS 2D 检查编辑器 4.2 示教视图的弹出式菜单 Page 4-10 EJS9AC-MB-04R-09 4.2 示教视图的弹出式菜单 如果在编辑画面的示教视图上右击， 则显示出弹出式菜单。 弹出式菜单的内容因所选择的对象不 同而有差异。 4.2.1 未选择状态下的弹出式菜单 如果从示教视图中未选择任何项目的 状态下右击，则显示出 [ 编辑数据 ] 菜单。 内容与菜单栏的编辑一样。 ( ‘4.1.2 编辑 ( 编辑数据 )’…
NPM-DGS
2D
检查编辑器
4.1
菜单栏
EJS9AC-MB-04R-09 Page 4-9

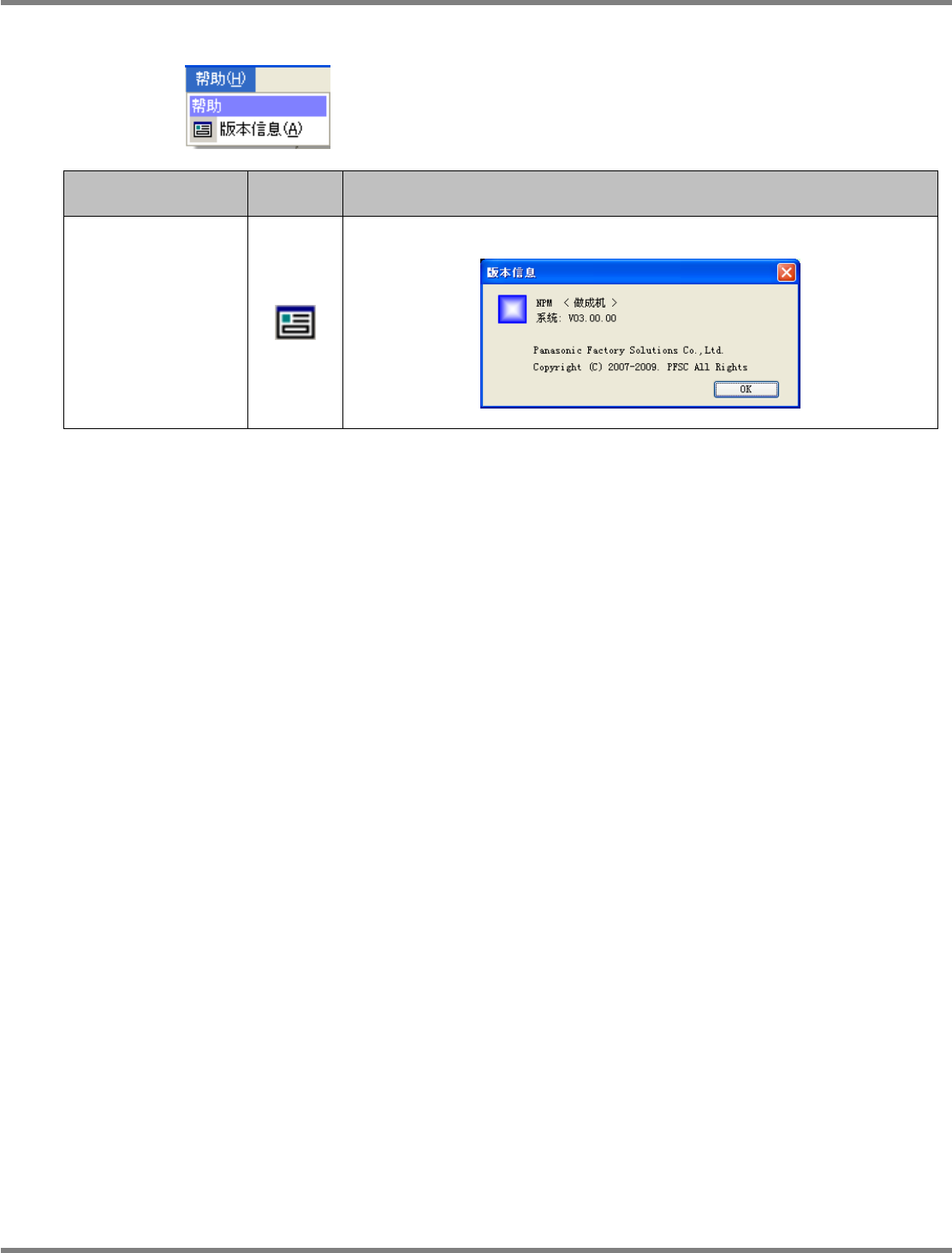

4.1.6
帮助
[
帮助
]:
菜单名称
操作
图标
说明
[
版本信息
]
显示版本信息。
NPM-DGS
2D
检查编辑器

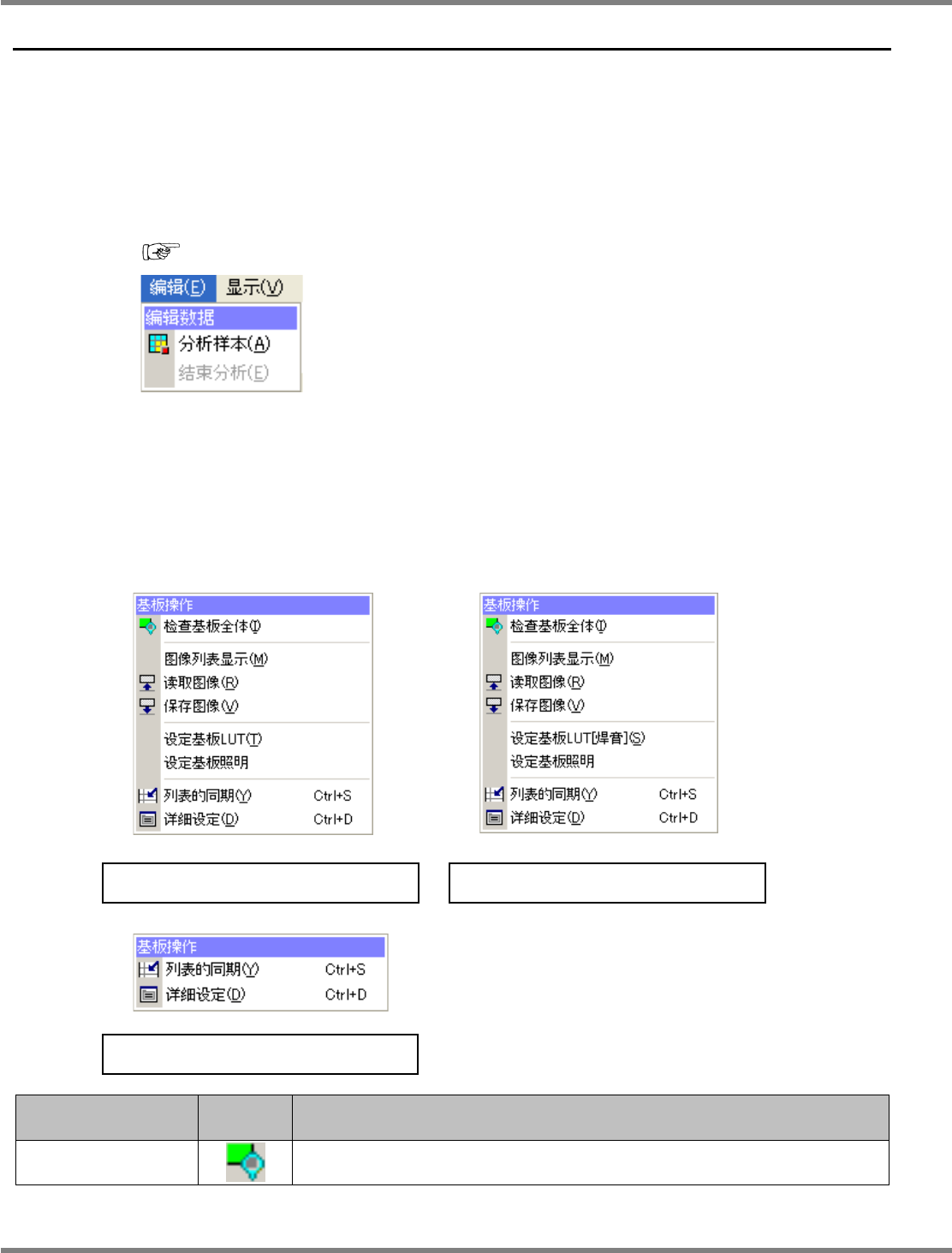

4.2
示教视图的弹出式菜单
Page 4-10 EJS9AC-MB-04R-09
4.2
示教视图的弹出式菜单
如果在编辑画面的示教视图上右击，则显示出弹出式菜单。
弹出式菜单的内容因所选择的对象不同而有差异。
4.2.1
未选择状态下的弹出式菜单
如果从示教视图中未选择任何项目的状态下右击，则显示出
[
编辑数据
]
菜单。
内容与菜单栏的编辑一样。
(
‘4.1.2
编辑
(
编辑数据
)’)
当编辑对象选择为
‘APC
设定
’
时，将不显示弹出菜单。
4.2.2
基板选择状态下的弹出式菜单
如果从示教视图中选择基板
(
点击最外边的框
)
的状态下右击，则显示出
[
基板操作
]
菜单。因编辑
对象检查数据的不同，菜单也会有所不同。
[
基板操作
]:
菜单名称
操作
图标
说明
[
检查基板全体
]
针对编辑中的生产数据，使用读取的基板图像对基板上的全部元件或全部焊料
执行检查。
4-1003
编辑对象选择为‘元件检查’时 编辑对象选择为‘焊膏检查’时
4-2002
4-2003
编辑对象选择为‘APC 设定’时
4-2038
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
EJS9AC-MB-04R-09 Page 4-11
元件检查结果显示模式
1
显示确认信息后点击
[OK]
。
显示出进展状况。
画面将会变成检查结果显示模式。
在列表部分上显示检查结果的一览。
a)
选择列表上所显示的检查结果。
①
OK: OK
元件的检查结果列表。
②
NG: NG
元件的检查结果列表。
③
OK&NG:
全部元件的检查结果列表。
b)
对在检查结果列表上所选择的元件实施调试
检查。
c)
对基板整体再次实施检查。
2
点击同期图标。
在同期图标为
ON
的情形下选择元件，将会与
示教视图所选择的元件同期。
在示教视图上，以颜色区分显示检查结果。
OK
淡蓝色框、
NG
红色框
3
点击
(
结束结果显示模式
)
。
结束检查结果显示模式，并返回到通常的编辑
画面。
1
a
)
b
)
c
)
2
3
