NPM-DGS 2D 检查编辑器 EJS9AC-MB-05R-04 Page 5-1 5. 附录 在本章中，对照明及检查的体系进行 说明。
NPM-DGS
2D
检查编辑器
4.3
列表的详细内容
Page 4-46 EJS9AC-MB-04R-09
[
焊膏判定库操作
(
列表
)]:
菜单名称
操作
图标
说明
[
详细设定
]
对所选择的焊膏判定数据进行详细设定。

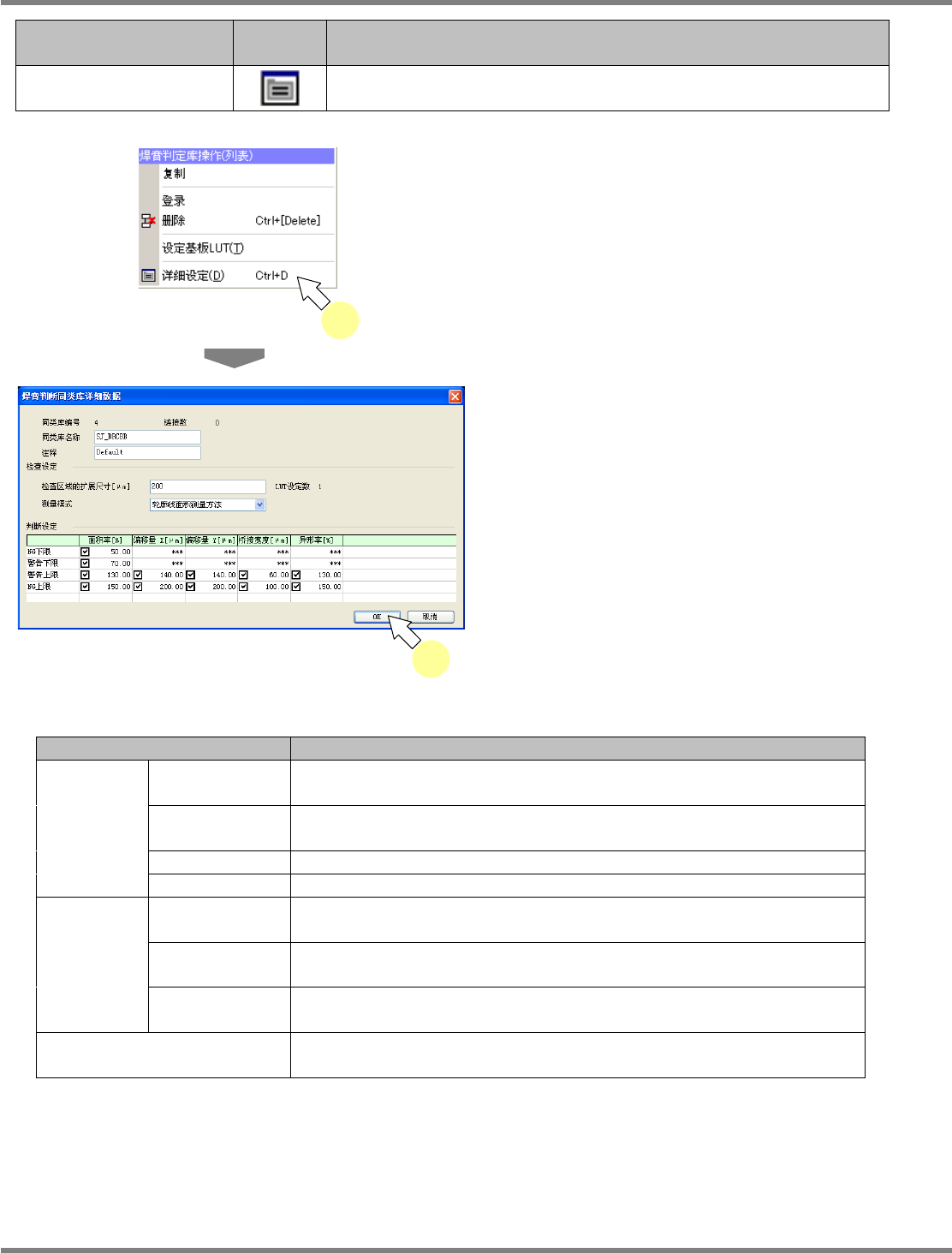

1
选择需要详细设定的焊膏判定数据后，
选择
[
详细设定
]
。
将会显示
<
焊膏判断同类库详细数据
>
画面。
2
进行各种设定后，点击
[OK]
。
设定项目，请参照下表。
焊膏判定库的详细数据的设定项目
项目 内容
(
显示信息
)
同类库编号
所选择焊膏判定数据的连续编号。
不能编辑。
链接数
与所选择焊膏判定数据相链接的焊膏数据的数量。
不能编辑。
同类库名称
所选择焊膏判定数据的名称。
注释
附加在所选择焊膏判定同类库上的注释。
检查设定
检查区域的扩展
尺寸
显示焊膏检查的检查区域扩展尺寸。
LUT
设定数
设定在这个焊膏判定数据上的
LUT
数量。
不能编辑。
测量模式
显示测量焊膏的模式。
可以从
‘
轮廓线面积测量法
’(
标准
)
和
‘
轮廓线面积测量法
(
镶嵌
)’
中选择。
判断设定
显示判定信息的
NG
，或警告的下限值、上限值、判定图标。在判定图标上，
显示判定有效
/
无效的复选框，通过复选框的
ON/OFF
来执行切换。
4-3007
1
4-3017
2
NPM-DGS
2D
检查编辑器
EJS9AC-MB-05R-04 Page 5-1
5.
附录
在本章中，对照明及检查的体系进行说明。
NPM-DGS
2D
检查编辑器
5.1
关于照明
Page 5-2 EJS9AC-MB-05R-04
5.1
关于照明
5.1.1
概要
在此，对用于检查的照明进行说明。
本设备具有
4
种照明
(
同轴
1
照明、同轴
2
照明、中角度照明、低角度照明
)
。对每个照明可用
0 ~
255
的数值设定明亮度。如果将明亮度设定为
0
，该照明将会处于
OFF
。
通常进行检查时，以白色
LED
当作照明，通过彩色照相机，将视野图像作为
RGB
图像获取。具
体地说，照明使用同轴
2
照明、中角度照明、低角度照明，将明亮度设定为
128
度，并将同轴
1
照明设定为
OFF (
明亮度为
0)
。
在进行焊料检查之际，使用白色
LED
光和红色
LED
光相组合的照明。具体来讲，照明使用同轴
1
照明、低角度照明，并将同轴
1
照明的明亮度设定为
30
、将低角度照明的明亮度设定为
200
。同
轴
2
照明、中角度照明设定为
OFF (
明亮度为
0)
。

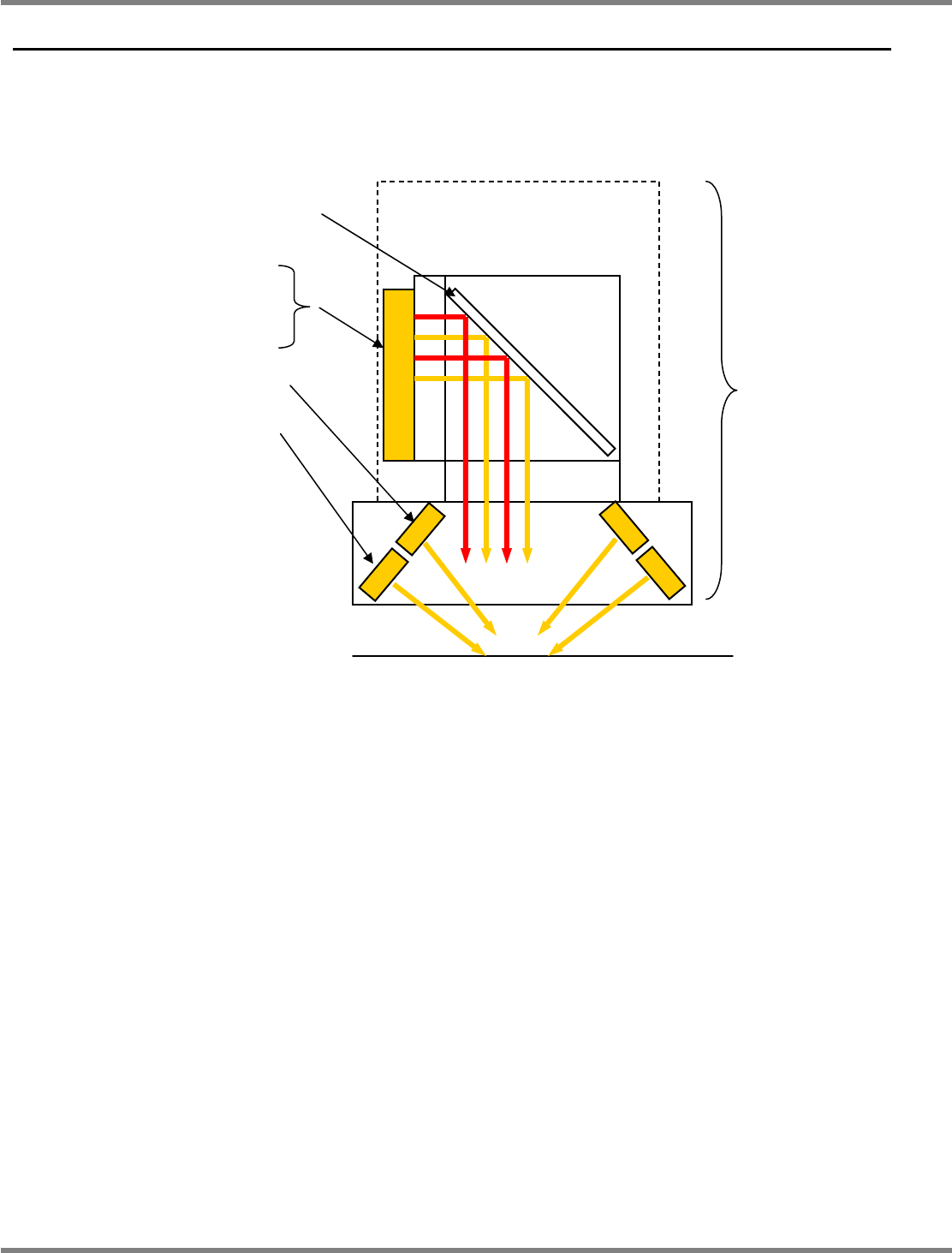

同轴1照明
(
红色
)
同轴2照明
(
白色
)
中角度照明
(
白色
)
低角度照明
(
白色
)
半透明反射
检查头
