NPM-DGS 2D 检查编辑器 2.8 APC 的条件设定 EJS9AC-MB-02R-08 Page 2-95 2.8 APC 的条件设定 2.8.1 APC 前馈 在使用 APC 系统 ( 选购件 ) 的功能之际，需要以基板单位、贴装 点单位来设定 APC 的条件。 A) 基板单位的 APC 条件设定 在通过 APC 前馈而使贴装有效的情形下，关于基 板单位的 APC 条件设定，需要将贴装控制的设 定置于 ‘ON’ 。 另外，在通…
NPM-DGS
2D
检查编辑器
2.7
焊膏检查的确认
Page 2-94 EJS9AC-MB-02R-08
表
1
项目
说明
指定数据名称
指定抽出对象样品图像数据的数据名称
(
批量名
)
。
指定日期
指定保存抽出对象的样品图像数据的日期。
图像文件夹
从在
LWS
或
PPD
所设定的图像文件夹以外的特定文件夹中抽出样
品图像数据之际，指定本项目。
‘
抽出条件
’
和
‘
维护
’
的图像文件夹设定为共通。
表
2
项目
说明
指定数据名称
指定维护对象样品图像数据的数据名称
(
批量名
)
。
指定日期
指定保存维护对象的样品图像数据的日期。
图像文件夹
对在
LWS
或
PPD
所设定的图像文件夹以外的特定文件夹的样品图
像数据进行维护之际，指定本项目。
‘
抽出条件
’
和
‘
维护
’
的图像文件夹设定为共通。
NPM-DGS
2D
检查编辑器
2.8 APC
的条件设定
EJS9AC-MB-02R-08 Page 2-95
2.8 APC
的条件设定
2.8.1 APC
前馈
在使用
APC
系统
(
选购件
)
的功能之际，需要以基板单位、贴装点单位来设定
APC
的条件。
A)
基板单位的
APC
条件设定
在通过
APC
前馈而使贴装有效的情形下，关于基板单位的
APC
条件设定，需要将贴装控制的设
定置于
‘ON’
。
另外，在通过
APC
前馈而使元件检查有效的情形下，关于基板单位的
APC
条件设定，需要将检
查控制的设定置于
‘ON’
。

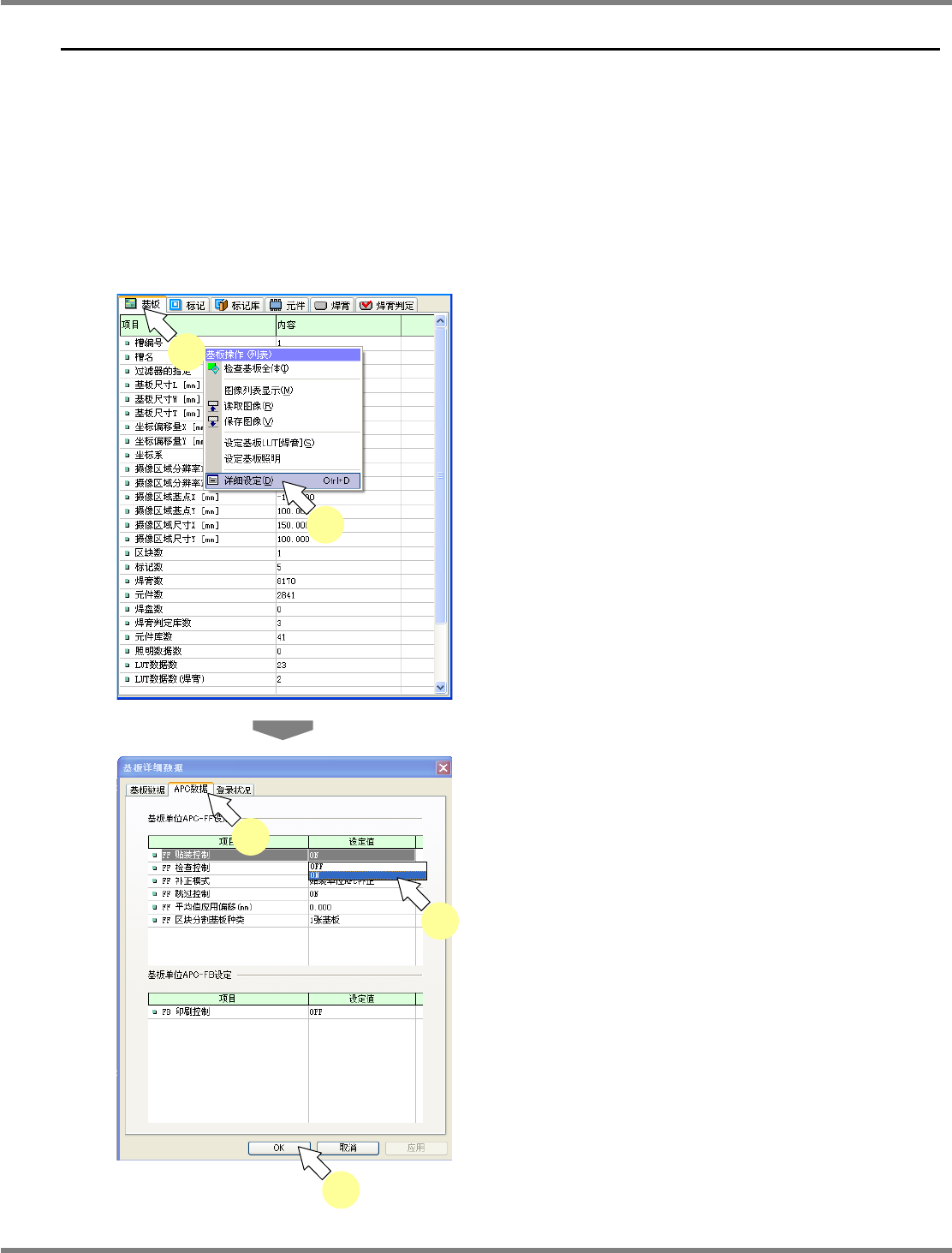

1
在列表上选择
[
基板
]
选项。
2
从列表右击后所显示的弹出菜单中选
择
[
详细设定
]
。
显示出
<
基板详细数据
>
画面。
3
选择
[APC
数据
]
选项。
4
双击
‘FF
贴装控制
’
的设定值项目后，选
择
‘ON’
。
在通过
APC
前馈而使元件检查有效的情形下，
同样，
‘FF
检查控制
’
的设定值也请选择
‘ON’
。
5
点击
[OK]
。
将反映编辑结果，并关闭
<
基板详细数据
>
画面。
2-8003
1
2
2-8004
3
4
5
NPM-DGS
2D
检查编辑器
2.8 APC
的条件设定
Page 2-96 EJS9AC-MB-02R-08
B)
贴装点单位的
APC
条件设定
在通过
APC
前馈而使贴装有效的情形下，选择执行
APC
前馈的元件后，关于贴装点单位的
APC
条件设定，需要将贴装控制设定为
‘ON’
。

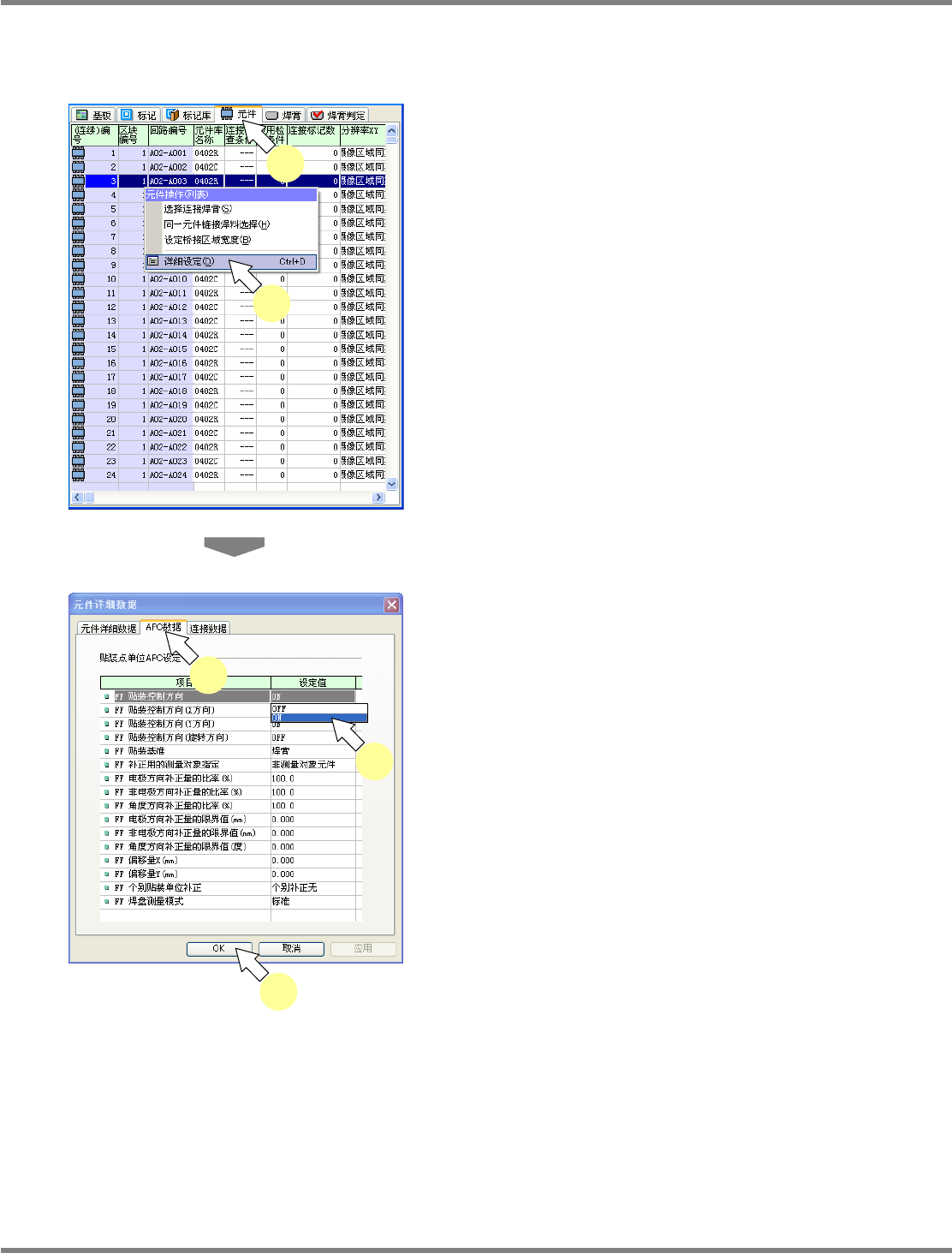

1
在列表上选择
[
元件
]
选项。
2
选择执行
APC
前馈的元件数据后，从
右击后所显示的弹出菜单中选择
[
详细
设定
]
。
显示出
<
元件详细数据
>
画面。
3
选择
[APC
数据
]
选项。
4
双击
‘FF
贴装控制
’
的设定值项目后，选
择
‘ON’
。
5
点击
[OK]
。
将反映编辑结果，并关闭
<
元件详细数据
>
画面。
2-8005
1
2
2-8006
3
4
5
