NPM-DGS 2D 检查编辑器 2.4 元件检查设定 ( 检查条件数据的设定 ) Page 2-72 EJS9AC-MB-02R-08 4 反复进行步骤 1. ~ 3. 的操作， 登录多个 LUT 数据。 page2-59-1
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-08 Page 2-71
②
LUT
的设定
异物检查的
LUT
应设定基板共同的
LUT
。

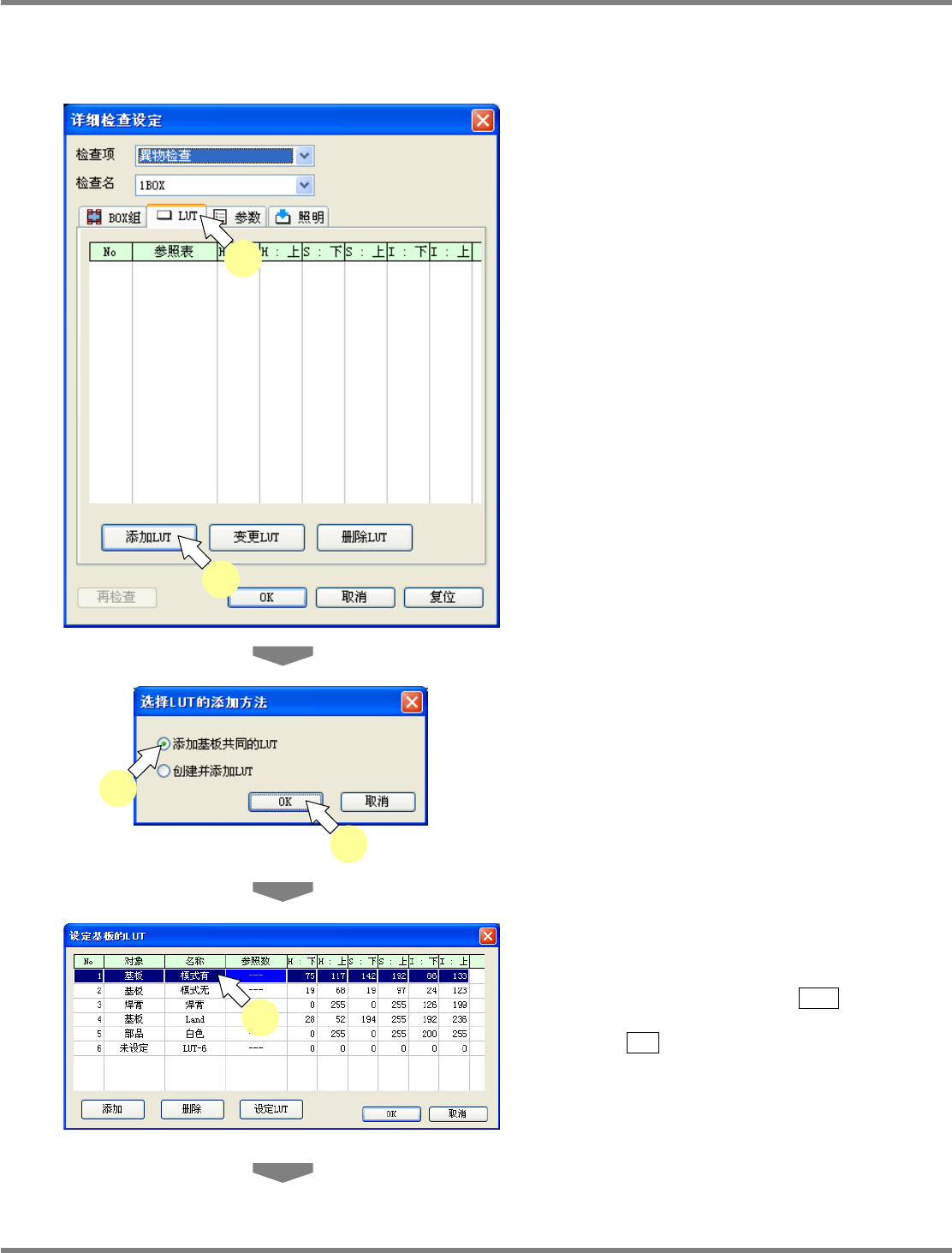

1
选择
[LUT]
标签，点击
[
添加
LUT]
。
显示出
<
选择
LUT
的添加方法
>
画面。
2
选择
‘
添加基板共同的
LUT’
，将其置于
ON
后点击
[OK]
。
显示出
<
设定基板的
LUT>
画面。
3
选择所需要的数据后点击
[OK]
。
选择多个数据的方法如下所示。
A)
用鼠标选择
1
个数据后按
Shift
键，再用鼠标
选择其它数据，则可选择两者之间的数据。
B)
按
Ctrl
键，并用鼠标选择数据，则可选择多
个数据。
显示出
<
详细检查设定
>
画面。
page2-58-1
1
1
Page2-43
3
2
2
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
Page 2-72 EJS9AC-MB-02R-08
4
反复进行步骤
1. ~ 3.
的操作，登录多个
LUT
数据。

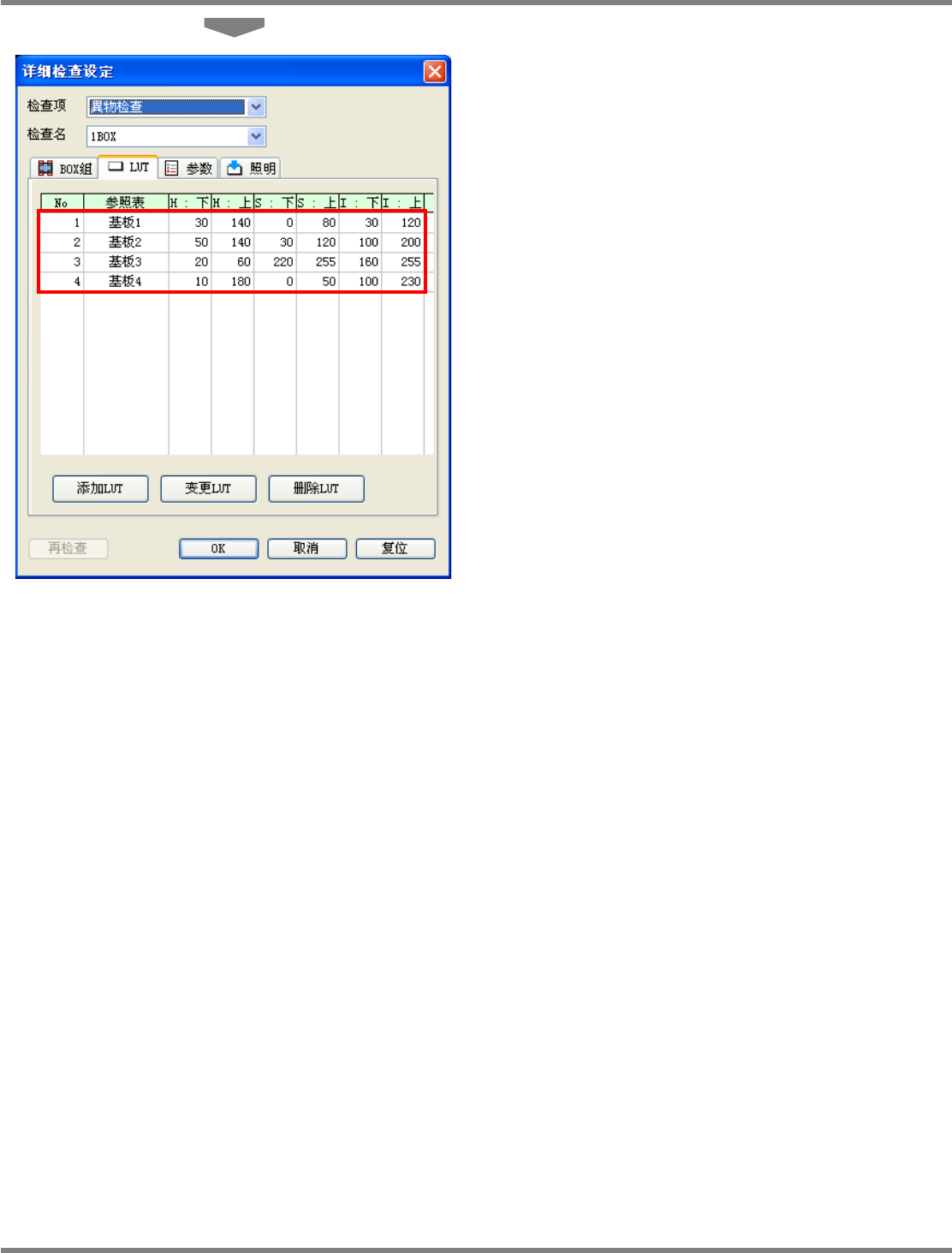

page2-59-1
NPM-DGS
2D
检查编辑器
2.4
元件检查设定
(
检查条件数据的设定
)
EJS9AC-MB-02R-08 Page 2-73
③ 参数的设定
内容
说明
单位
标准值
上限值 下限值
‘
判定值
’
设定判定
OK/NG
的阈值。
针对
BOX
的面积，设定颜色抽出领域比率的
%
值。
% 50.0 200.0 0.0
‘
算法代码
’
可设定
“
基板颜色
”
或
“
异物颜色
”
。
“
基板色
”
如果
LUT
设定的基板颜色比率在判定值以下，即判
断存在异物，并为
NG
。
需要对
LUT
设定基板颜色。
这是默认设定。
“
异物颜色
”
如果在
LUT
设定的异物颜色比率在判定值以上，即
判断为存在异物，并为
NG
。
需要对
LUT
设定异物颜色。
选择
基板色
－
－
page2-60-1
