6.
基板全体地图

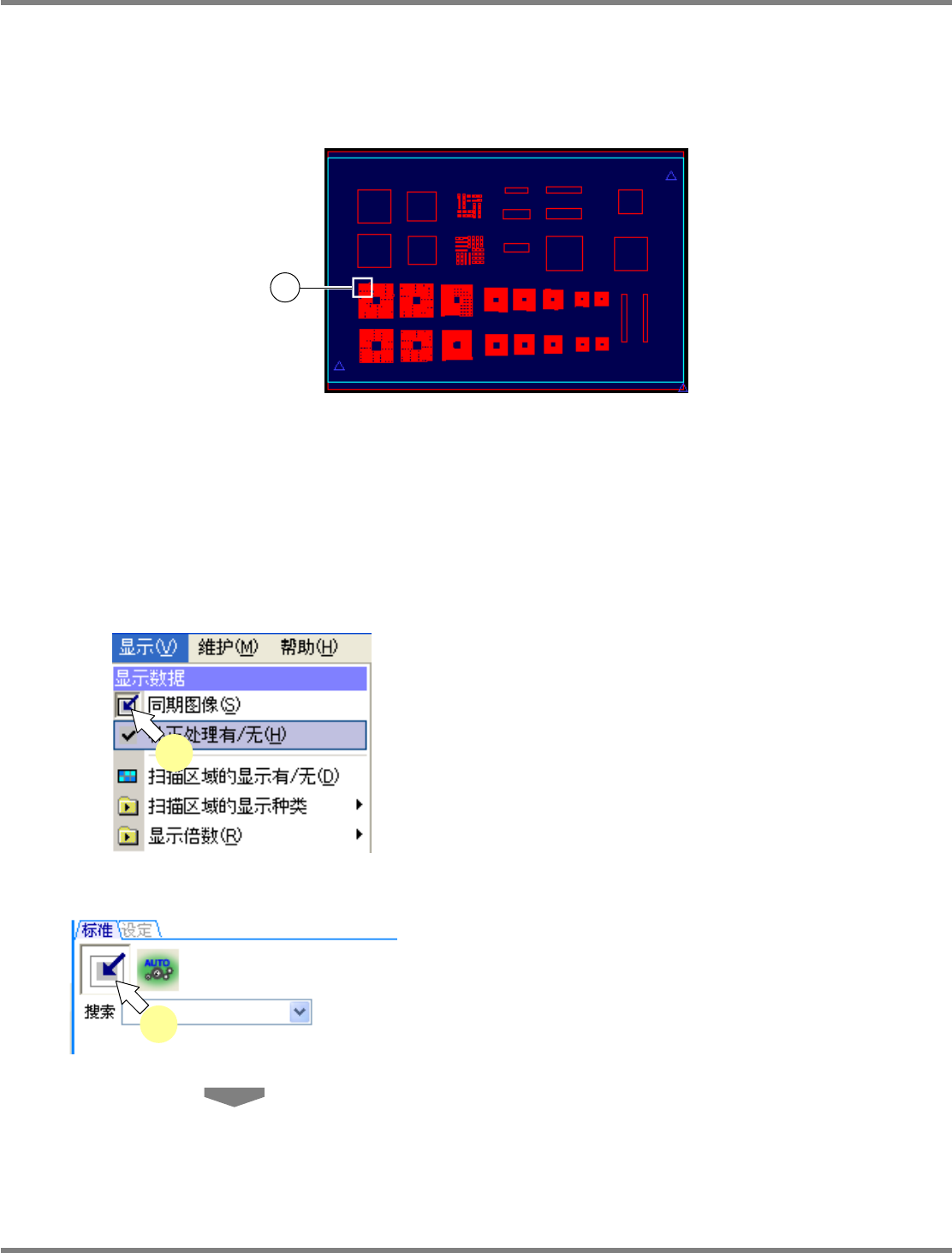

显示基板的全体地图。
用白框
显示在示教视图上显示的领域。白框的尺寸会随着示教视图的显示倍率变化。如果将白框
移动，则可使基板上的任意位置显示在示教视图上。若要移动白框，在基板全体地图上用鼠标点击
即可。
7.
列表
显示生产数据的信息。
根据标签选择要显示的信息种类。
(
基板、标记、标记库、元件、元件库、焊料、焊料判定
)
因所选择编辑对象的不同，所显示的标签也会有所不同。
A)
示教视图中同期显示列表的数据
同期功能处于
ON
的状态时，将在示教视图上显示从列表中选择的数据。
1
要将同期功能置于
ON
时，选择菜单栏
或菜单图标的
[
同期图像
]
。
选择列表上的项目，即会自动地同时选择图像。
1
1
1-5102
1
NPM-DGS
2D
检查编辑器
1.5
关于
2D
检查编辑器编辑画面及基本操作
EJS9AC-MB-01R-06 Page 1-15
2

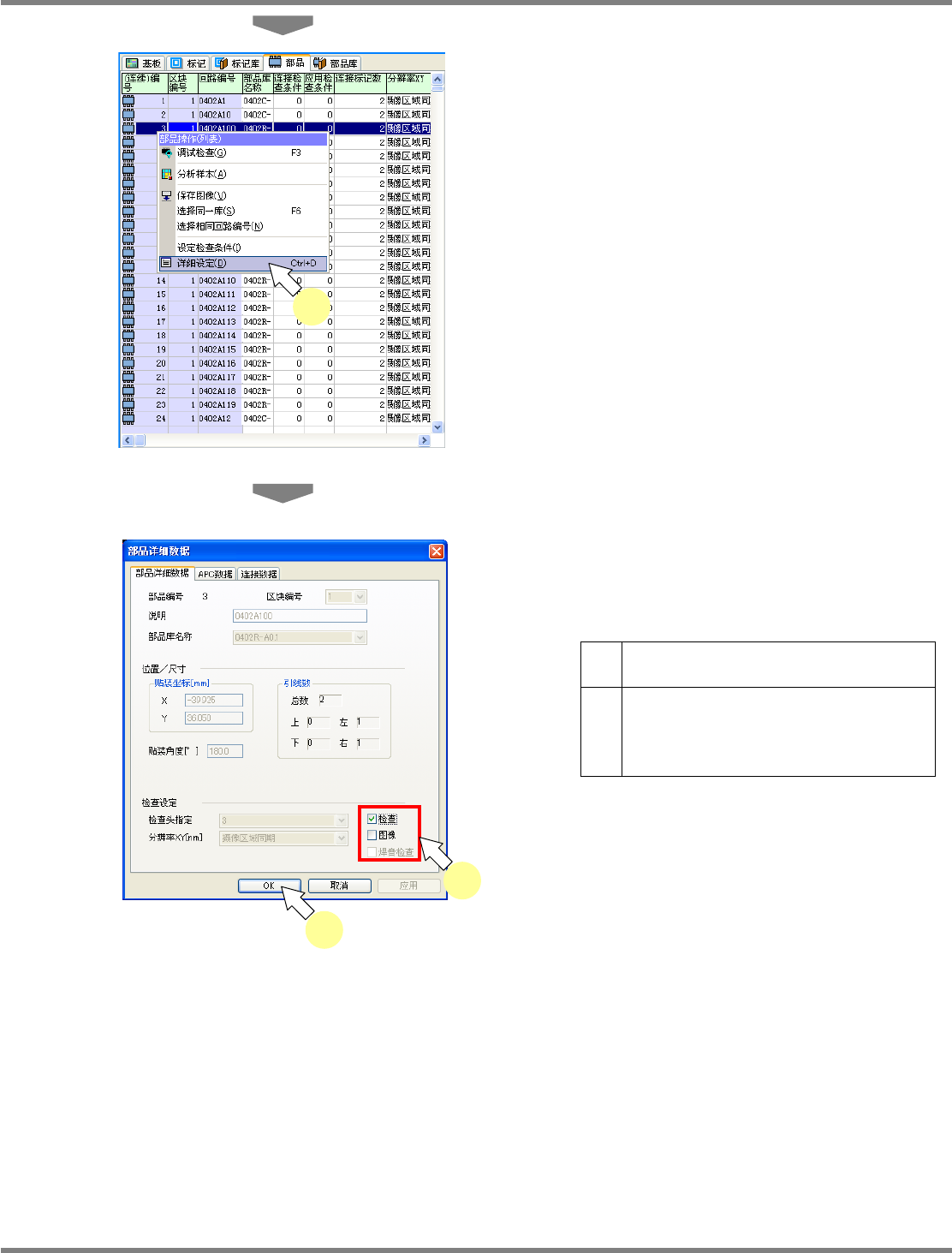

在列表中选择要变更的多个数据，然后
在此状态下右击，并选择[详细设定]。
3
仅对要变更的部分进行设定，然后点击
[OK]
。
关于选择框的说明
检查 要进行检查时，在选框中打勾以将其置于
ON
。
图像 在生产中要将元件图像保存在检查
BOX
时，在选框中打勾以将其置于
ON
。
(
因检查
BOX
的硬盘容量有限，故通常要
将其设为
OFF)
在能够进行元件所属焊料检查的情形下，
‘
焊料
检查
’
的复选框会处于打勾状态。这是在
NPM-DGS
设定的项目，而不能通过
2D
检查编
辑器进行变更。
1-5005
2
1-5006
3
3
NPM-DGS
2D
检查编辑器
1.5
关于
2D
检查编辑器编辑画面及基本操作
Page 1-16 EJS9AC-MB-01R-06
B)
列表的排序
在指定列中进行列表显示内容的排序。

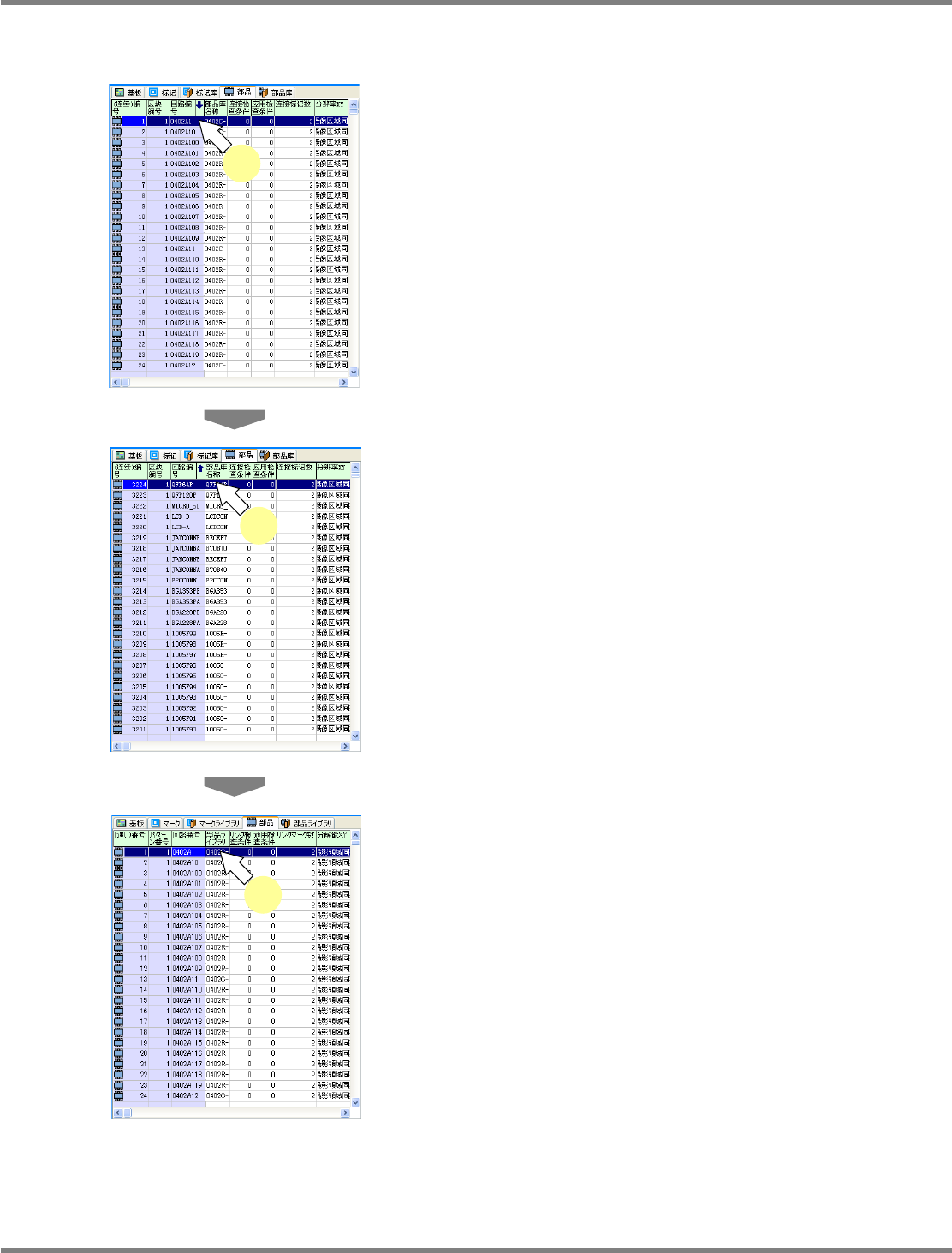

1
点击要排序的一列的开头处。
按升序进行排序，并显示出
[
]
。
2
再次点击。
按降序进行排序，并显示出
[
]
。
3
再次点击。
解除排序。
1-5009
3
1-5008
2
1-5007
1
