NPM-DGS 2D 检查编辑器 4.2 示教视图的弹出式菜单 Page 4-12 EJS9AC-MB-04R-09 焊料检查结果显示模式 1 显示确认信息后点击 [OK] 。 显示出进展状况。 画面将会变成检查结果显示模式。 在列表部分上显示检查结果的一览。 NG -> 背景为红色、文字为白色 警告 -> 背景为黄色、文字为黑色 a) 再次实施基板整体检查。 2 点击同期图标。 在同期图标为 ON 的情…
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
EJS9AC-MB-04R-09 Page 4-11
元件检查结果显示模式
1
显示确认信息后点击
[OK]
。
显示出进展状况。
画面将会变成检查结果显示模式。
在列表部分上显示检查结果的一览。
a)
选择列表上所显示的检查结果。
①
OK: OK
元件的检查结果列表。
②
NG: NG
元件的检查结果列表。
③
OK&NG:
全部元件的检查结果列表。
b)
对在检查结果列表上所选择的元件实施调试
检查。
c)
对基板整体再次实施检查。
2
点击同期图标。
在同期图标为
ON
的情形下选择元件，将会与
示教视图所选择的元件同期。
在示教视图上，以颜色区分显示检查结果。
OK
淡蓝色框、
NG
红色框
3
点击
(
结束结果显示模式
)
。
结束检查结果显示模式，并返回到通常的编辑
画面。
1
a
)
b
)
c
)
2
3
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
Page 4-12 EJS9AC-MB-04R-09

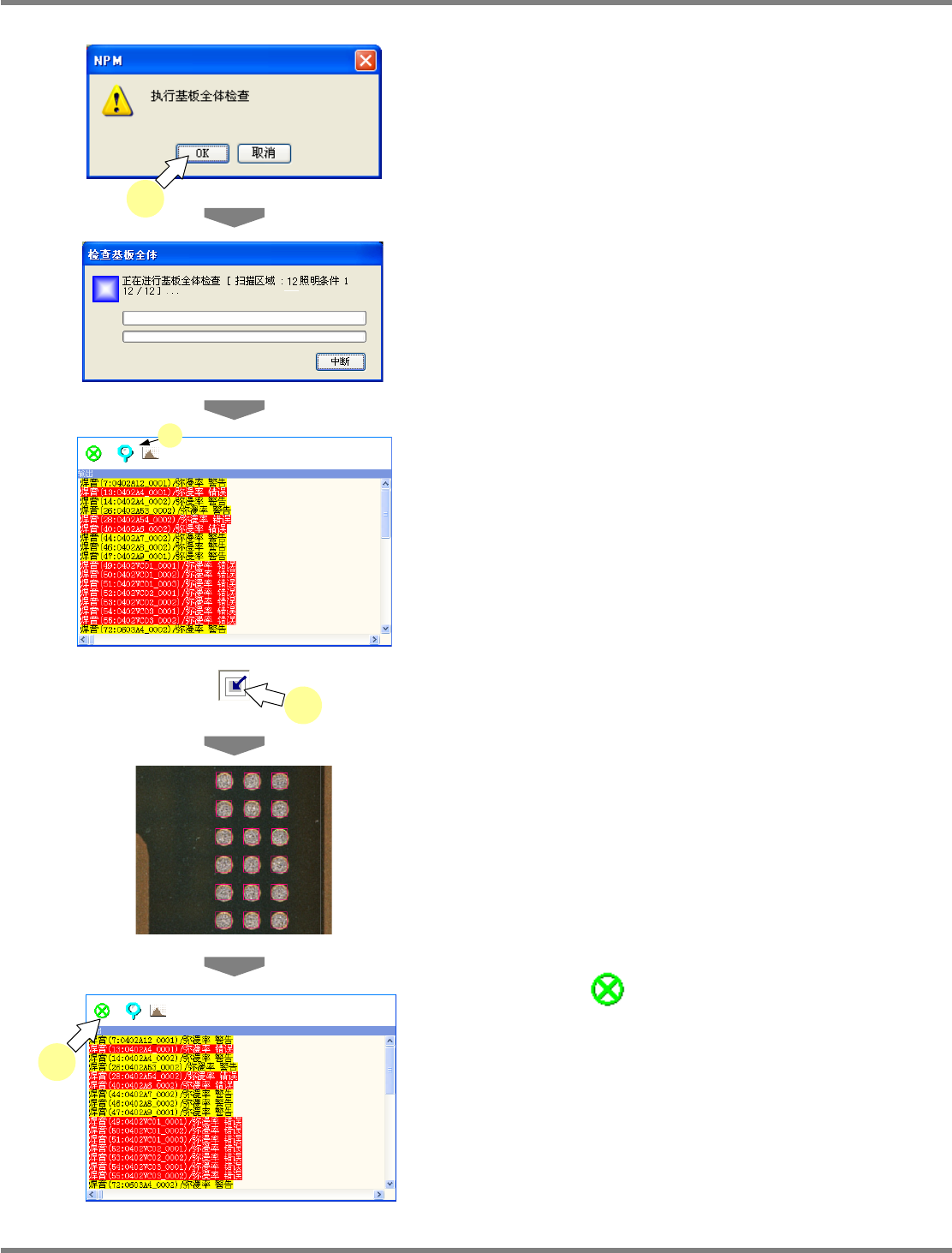

焊料检查结果显示模式
1
显示确认信息后点击
[OK]
。
显示出进展状况。
画面将会变成检查结果显示模式。
在列表部分上显示检查结果的一览。
NG
->
背景为红色、文字为白色
警告
->
背景为黄色、文字为黑色
a)
再次实施基板整体检查。
2
点击同期图标。
在同期图标为
ON
的情形下选择焊料，将会与
示教视图所选择的焊料同期。
在示教视图上，以颜色区分显示检查结果。
OK
->
浅蓝色框
NG
->
红色框
警告
->
黄色框
3
点击
(
结束结果显示模式
)
。
结束检查结果显示模式，并返回到通常的编辑
画面。
焊料的基板整体检查结果，还会反映在焊料数
据列表的
‘
检查结果
’
项目上。
4-2007
a
)
4-2007
3
1
2
NPM-DGS
2D
检查编辑器
4.2
示教视图的弹出式菜单
EJS9AC-MB-04R-09 Page 4-13
[
针对基板的操作
]:
菜单名称
操作图标
说明
[
基板图形列表
]
–
一览显示处于编辑状态中的生产数据的基板图像信息后，读取所选择的基板图
像。
1
从一览显示中的基板图像信息中，选择
进行读取的基板图像。
指定保存了基板图像文件的文件夹时，点击
[
参
照
]
后，选择所保存的文件夹。
在
‘
说明
’
栏中，可对各图像最多登录
64
个文字
的注释。
2
点击
[
读取
]
。
3
点击
[
读取
]
。
将显示进展状况。
4-2036
3
4-2037
4-2035
1
2
