6.1.1.3 Tekniska da ta bulkcaset ransportör Bulkc asetranspo rtör Bredd Antal spår per modu l Max. antal module r per statio n Komponent förråd Styrsken or / fr.o.m art. nr. Takttid Strömförsörj- ning Basm odell fr.o.m. …
6.1.1.2 Tekniska data vibrationstransportör
1)
Denna modul kan monteras på SIPLACE 80S/F. Företrädesvis skall dock modul typ 3 användas till SIPLACE 80S/F.
Vibrationstransportör Bredd
Antal spår
per modul
Max. antal
moduler per
station
Komponentförråd
Specifik. stångmagasin
bredd / antal
Takttid
Strömförsörj-
ning
Vibrationstransportör typ 2
1)
fr.o.m. art.nr. 00142025-01
med adapter fr.o.m. art.nr. 00116140-02
(ersätts med art.nr. 00142031-03)
30 mm 1,2,3 eller 6 2 x 20
Per stångmagasin
max. 150 st. beroende
på komponentlängd
4,5 mm / 6 st.
9,5mm / 3 st.
11 mm / 2 st.
15 mm / 2 st.
30 mm / 1 st.
Beroende på
komponent
24 VAC
50 Hz
Vibrationstransportör typ 3
fr.o.m. art.nr. 00142031-03
30 mm 1,2,3 eller 6 2 x 20
Per stångmagasin
max. 150 st. beroende
på komponentlängd
4,5 mm / 6 st.
9,5mm / 3 st.
11 mm / 2 St.
15 mm / 2 St.
30 mm / 1 St.
Beroende på
komponent
30 VDC
Tab. 6.1.2 Tekniska data vibrationstransportör
6.1.1.3 Tekniska data bulkcasetransportör
Bulkcasetransportör Bredd
Antal spår
per modul
Max. antal
moduler per
station
Komponentförråd Styrskenor / fr.o.m art.nr. Takttid
Strömförsörj-
ning
Basmodell
fr.o.m. art.nr. 00142318-04
30 mm 2 2 x 20 ca. 5000 St.
0603/045
0603/080
0805/045
0805/060
0805/085
0805/125
Mini-Melf
00142321-02
00142322-01
00142323-02
00142324-01
00142325-01
00142326-01
00142328-01
< 80 ms 30 VDC
Tab. 6.1.3 Tekniska data bulkcasetransportör
Skötselinstruktion SIPLACE 80 S/F/G 6 Komponentbehandling
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 6.2 Installation, allmänt
6 - 9
6.2 Installation, allmänt
6.2.1 Montering av inmatningsmoduler
6.2.1.1 Förberedelser
●
Välj placeringsområde för inmatningsmodulen som skall användas (se skakmaskinens konfiguration).
●
Tryck på NÖDSTOPP-knappen när placeringshuvudet är i väntläge.
●
Öppna skyddskåporna.
●
Kontrollera att avställningsytan (komponentbordet) för inmatningsmodulen är ren och att inga komponen-
ter påverkar den stadiga placeringen av modulen. Anvisningar om hur komponentbordets avställningsyta
(komponentbord) skall rengöras finns i kapitlet Underhåll
(Del 9.3.3 i den engelska huvuddokumentatio-
nen)
.
6.2.1.2 Tillvägagångssätt
●
Placera transportören på ett utvalt spår på komponentbordet (se skakmaskinens konfiguration).
●
Placera modulen så att modulens baksida fixeras på komponentbordet genom kulcentreringen, och front-
sidan genom motsvarande centreringspinne. Kontrollera att modulerna placeras rätt på komponentbordet i
förhållande till sin bredd.

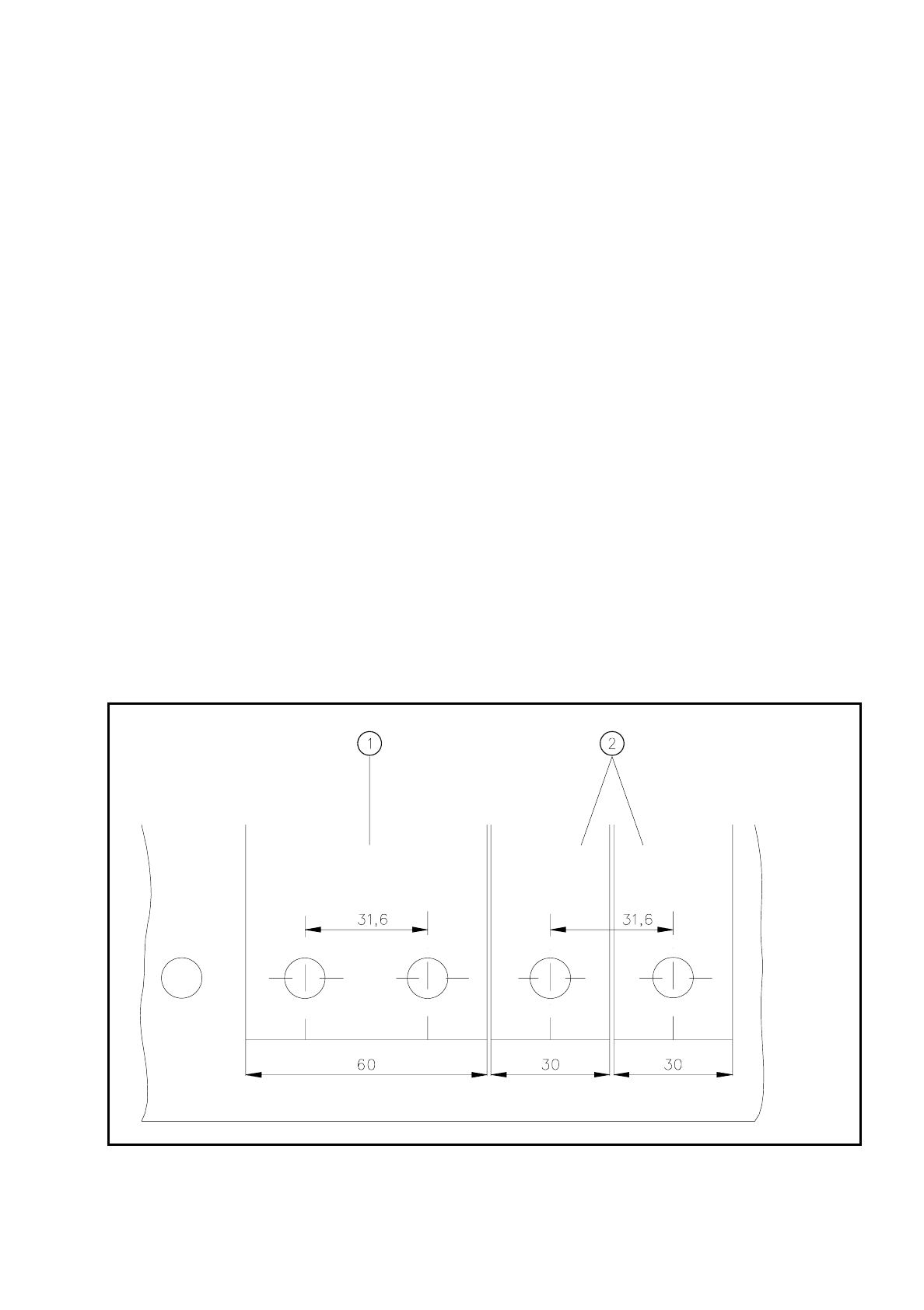

Bild 6.2.1 Montering av moduler, bredd 30 mm och 60 mm
- Text till Bild 6.2.1
1) Inmatningsmodul, bredd 60 mm 2) Inmatningsmodul, bredd 30 mm
