Skötselinstruktion SIPLACE 80 S/F/G 2 Indikerings- och manöveror gan Utgåva 07/97 CE SWE fr. o.m. programversion SR.010.xx 2.2 Automatens ut- och inmatningsanordningar 2 - 9 Bild 2.2.4 Strömbrytamas läge på automaten

2 Indikerings- och manöverorgan Skötselinstruktion SIPLACE 80 S/F/G

2.2 Automatens ut- och inmatningsanordningar Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx

2 - 8

Tangentbordet kopplas till datorn med en 5-polig diodkontakt (DIN) som ansluts till styrmodulen. På tangent-

bordets högra sida finns ett uttag för streckkodsstiftet.

Knapparna som behövs för menystyrningen (se kapitel 2.3) är markerade i Bild 2.2.3.

OBSERVERA

De knappar som är sammanförda i siffertangentbordet

• Pg Up / Dn

•HOME 1

•END

• Pil upp / ned / vänster / höger

kan endast användas med dessa funktioner då NUMLOCK-funktionen är frånkkopplad (lampan lyser inte).

I annat fall fungerar de som siffertangentbord.

Om NUMLOCK är påslaget (lampan lyser) återställer du funktionen genom att trycka på NUMLOCK-knappen

i övre knappraden på siffertangentbordet.

På tangentbordets nedersta knapprad finns två specialknappar benämnda "LASER" och "PROG" med

inbyggda lampor som lyser då dessa funktioner är aktiverade. Knappen med texten "PROG" används för att

välja programmeringsmoden för streckkodsstiftet, knappen med texten "LASER" används för omkoppling

mellan streckkodsstift och Laser-Scanner-pistol.

OBSERVERA

Vid normal användning av maskinen skall båda dessa funktioner vara inaktiva, båda lampor skall vara

släckta.

2.2.1.4 Streckkodsläsare (extrautrustning)

Streckkodsstiftet är en snabb och pålitlig hjälp för att läsa data från komponentspolar, t.ex. för att jämföra till-

gängliga komponenter med erforderliga mängder enligt uppsättningsfilen (påfyllningskontroll).

Genomförd inläsning av varje datasats kvitteras med en akustik signal.

2.2.1.5 Strömbrytare på automaten

Bild 2.2.4 visar läget på huvudströmbrytare, strömbrytare för kåpan, tryckknappar för Start och Stopp, NÖD-

STOPPS-knapp, nyckelströmbrytare och komponenträknare på automaten.

VARNING

∆

Nyckelströmbrytaren för att upphäva vissa säkerhetsfunktioner, t.ex. körning av portalaxlarna trots öppnade

skyddskåpor osv., får endast låsas upp av kvalificerad personal för service- och underhållsarbeten. I varje

annat fall skall nyckeln skyddas mot obehörigt tillgrepp, i annat fall kan svåra personskador eller skador på

automaten bli följden.

Skötselinstruktion SIPLACE 80 S/F/G 2 Indikerings- och manöverorgan

Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 2.2 Automatens ut- och inmatningsanordningar

2 - 9

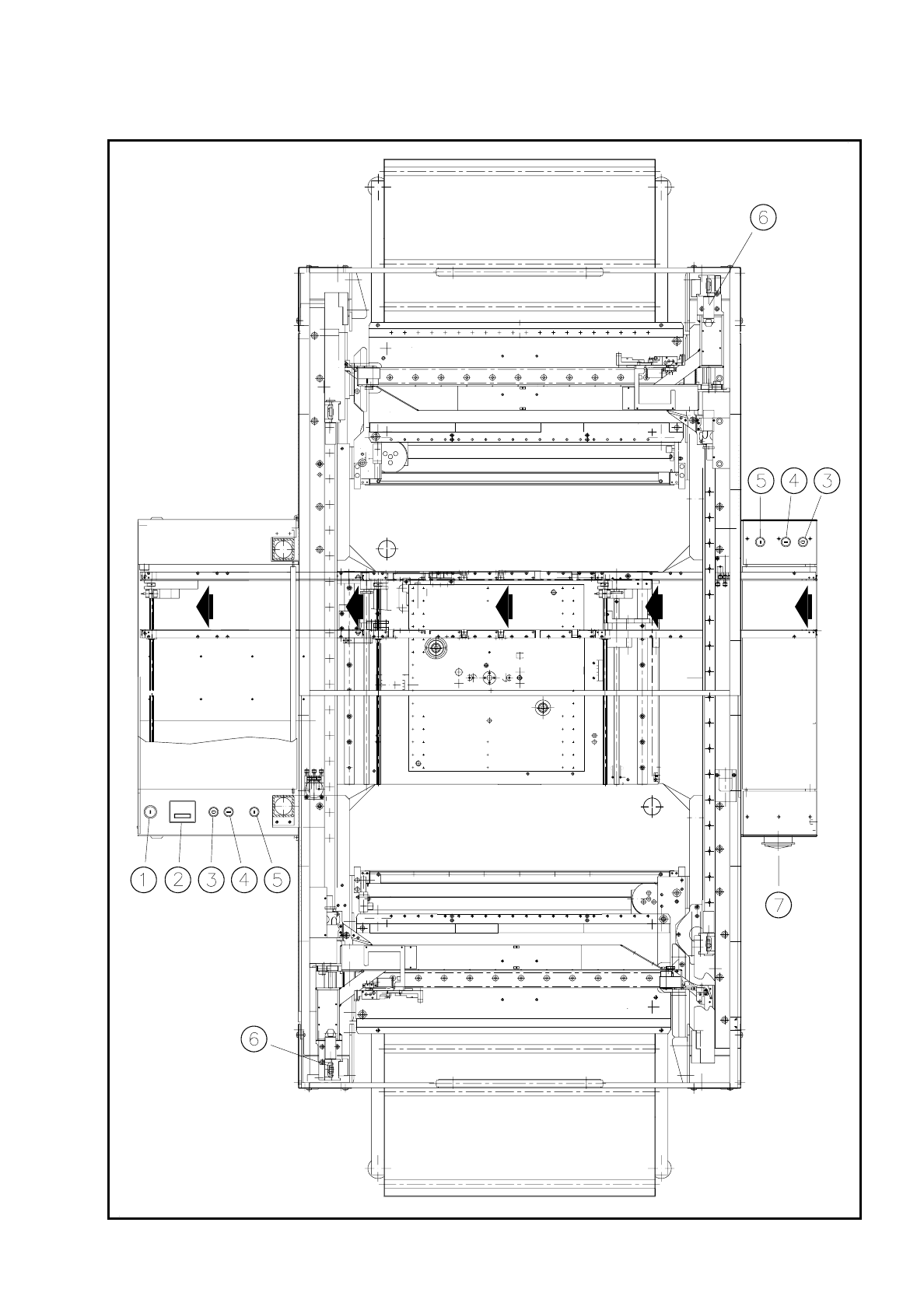

Bild 2.2.4 Strömbrytamas läge på automaten

2 Indikerings- och manöverorgan Skötselinstruktion SIPLACE 80 S/F/G

2.2 Automatens ut- och inmatningsanordningar Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx

2 - 10

- Text till Bild 2.2.4

1) Nyckelströmbrytare 2) Komponenträknare

3) STOP 4) START

5) NÖDSTOPPS 6) Strömbrytare för kåpan

7) Huvudströmbrytare

2.2.2 Huvudstörningsvisningarna

För varje portal befinner sig en huvudstörningsvisning vid respektive sida av automaten.

Huvudstörningsvisning blinkar

Vid respektiv portal är ett eller mera spår tomma. Automaten utarbetar åndå ännu tillgängliga komponen-

terna.

Huvudstörningsvisning beständig

Vid respektiv portal inträffade ett fel. Maskinen står.

Bägge huvudstörningsvisningarna beständiga

Vid hela automaten inträffade ett fel. Maskinen står.
