2.2.1 Bildskärm (DMD 14)
AKTAS
∆
!
• Skydda bildskärmen mot fukt och för stor hetta (soljus, värmeelement).
• Blockera inte ventilationsspringorna.
• Försök aldrig att ta bort höljet då riskerar du att utsättas för höga spänningar.
• Häll inte vätskor på bildskärmen, låt inte föremål ramla ned genom bildskärmens öppningar.
• Kontrollera att driftspänningen är rätt inställd.
Efter påslagning av automaten visas stationsmenyn allt efter behörighetsgrad (lösenordsskydd) på bildskär-
men. En Multiplexer som styrs av maskinens kontrollprogram (MC1) kopplar in olika menyer på skärmen.
Först visas stationsdatorns styrmeny, sedan kan digitala bilder på båda portalaxelsystem som genereras av
kretskorts- och komponentvisionssystemen visas på skärmen.
2.2.1.1 Manöverelement och indikeringar på framsidan
Bild 2.2.1 Manöverorgan och indikeringar på framsidan
Kontrastreglage
Ljusreglage
Nätspänningslampa
2 Indikerings- och manöverorgan Skötselinstruktion SIPLACE 80 S/F/G
2.2 Automatens ut- och inmatningsanordningar Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
2 - 6
●
Nätspänning TILL/FRÅN
Denna indikering lyser när spänningsmatningen är tillkopplad felfritt och nätströmbrytaren är påslagen.
●
Ljus
Med detta reglage kan bildskärmens ljus regleras.
●
Kontrast
Med detta reglage kan bildskärmens kontrast regleras.
OBSERVERA
Ställ inte ljus och kontrast till max-värden. Detta minskar bildskärmens livslängd i onödan.
2.2.1.2 Manöverelement på bildskärmens baksida

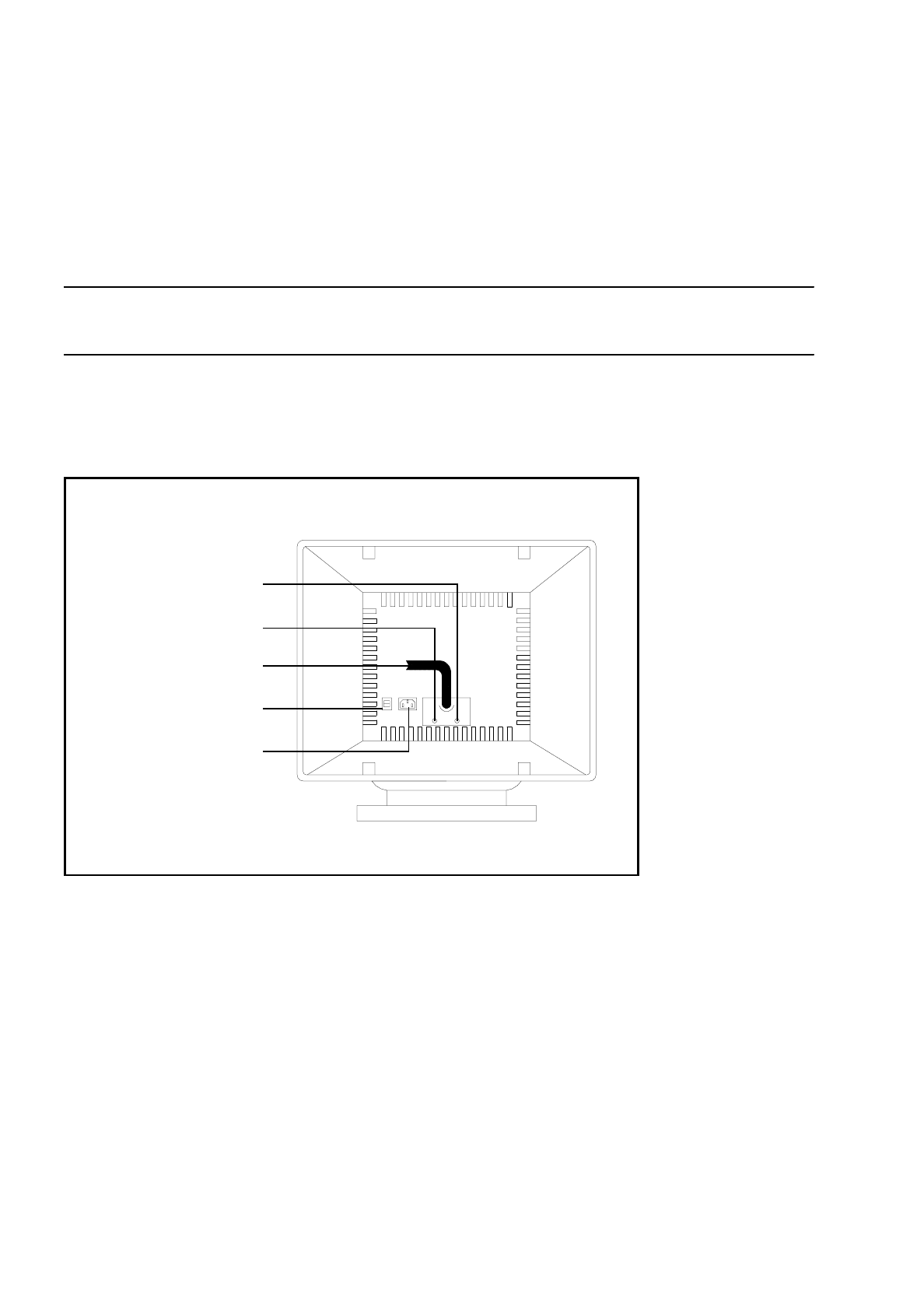

Bild 2.2.2 Manöverorgan på baksidan
●
Nätströmbrytare TILL/FRÅN
Med denna vippströmbrytare kopplas bildskärmen till och från.
●
Horisontell avlänkning
Med denna ratt kan bildskärmens horisontella avlänkning ställas in.
●
Vertikal avlänkning
Med denna ratt kan bildskärmens vertikala avlänkning ställas in.
●
Nätspänningsanslutning
Anslut nätkabeln först till monitorn och sedan till det jordade uttaget.
Vertikal avlänkning
Horisontell avlänkning
Signalkabel
Nätströmbrytare
Nätspänningsingång
Skötselinstruktion SIPLACE 80 S/F/G 2 Indikerings- och manöverorgan
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 2.2 Automatens ut- och inmatningsanordningar
2 - 7
OBSERVERA
Horisontal- och vertikalavlänkning är injusterade på fabriken och skall som regel inte efterjusteras. I nedanstå-
ende besrkivna fall skall dessa inställningar emellertid justeras:
• Bilden tippar över: Justera horisontalavlänkningen.
• Bilden stannar inte på skärmen: Justera vertikalavlänkningen.
2.2.1.3 Tangentbord
Tangentbordet är ett IBM-MF-kompatibelt tangentbord med 104 tangenter och landsspecifik uppläggning
(tyska). Som extrautrustning kan en streckkodsläsare anslutas.

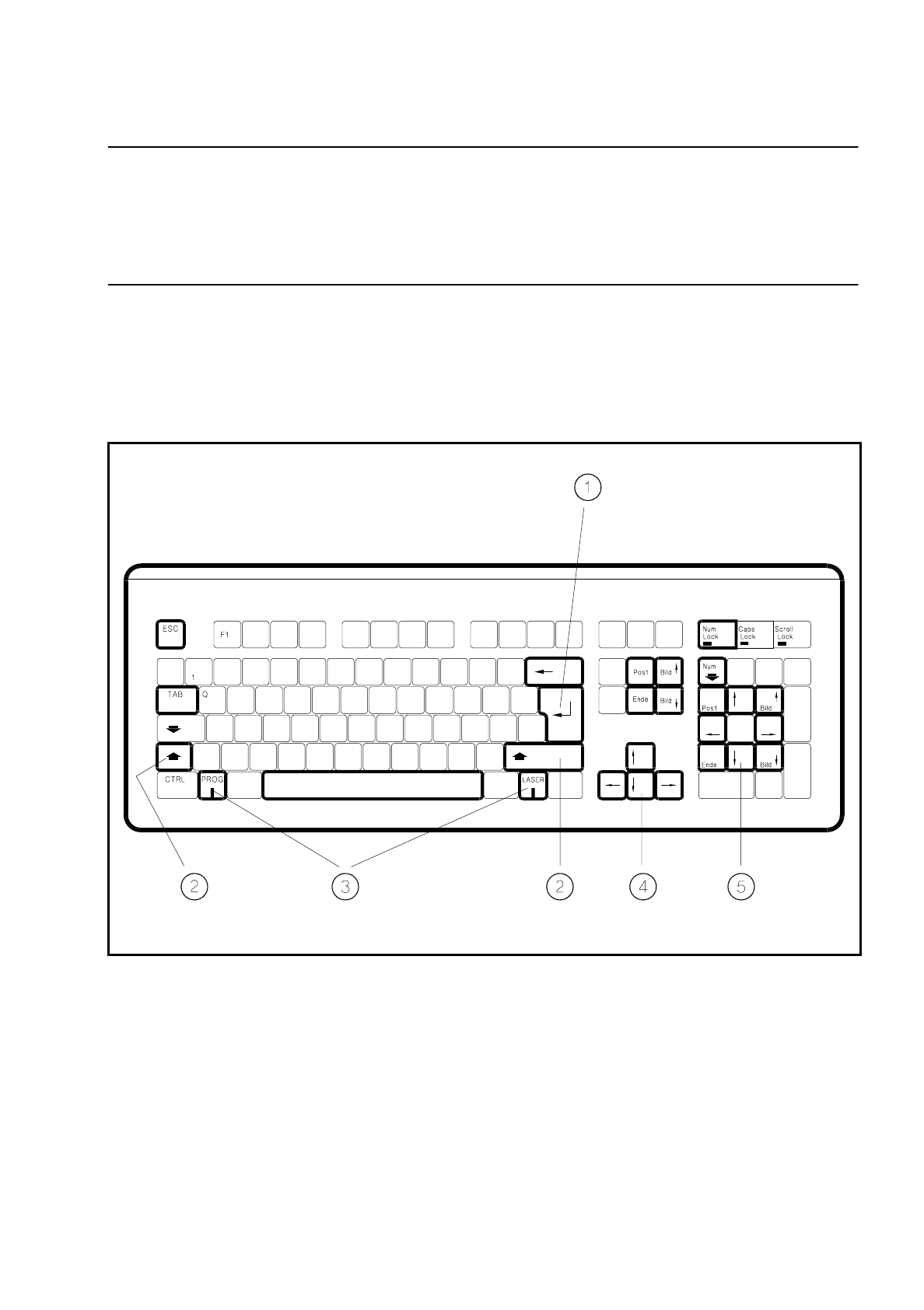

Bild 2.2.3 Tangentbord och tangentfunktioner
- Text till Bild 2.2.3
1) ENTER-knapp 2) Shift-knapp
3) Vid normal drift skall båda lysdioder vara släckta. 4) Markörtangentbord
(Gäller endast vid alternativet med “integrerad
streckkodsdekoder“.)
5) Siffertangentbord
