0 Inledning Skötselinstruktion SIPLACE 80 S/F/G 0.3 Installation av placeringsautomaten SIPLACE 80 Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 0 - 20 0.3.2 Underlag Maskinen p laceras på fast, i cke vi breran de…
Skötselinstruktion SIPLACE 80 S/F/G 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 0.3 Installation av placeringsautomaten SIPLACE 80
0 - 19
0.3 Installation av placeringsautomaten SIPLACE 80
0.3.1 Översikt SIPLACE 80
Bild 0.3.1 Underlag
- Text till Bild 0.3.1
1) Längd 2) Bredd
3) Inmatningstransportör 4) Utmatningstransportör
5) Höjd med varningslampa
✳
= Lyftpunkter för truck
AKTAS
∆
!
Följ uppgifterna i kapitlet Tekniska data vid installation av maskinen.
0 Inledning Skötselinstruktion SIPLACE 80 S/F/G
0.3 Installation av placeringsautomaten SIPLACE 80 Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
0 - 20
0.3.2 Underlag
Maskinen placeras på fast, icke vibrerande golv. Ojämnheter i golvet kan kompenseras genom de justerbara
fötterna. Den tillåtna ytbelastningen skall vara minst 1000 kg/m
2
.
0.3.3 Transport
Maskinen transporteras från fabriken utan påmonterade detaljer som t.ex. tangentbord, komponentbord och
bildskärm.
För förflyttning och placering av maskinen skall en gaffeltruck eller en lyftvagn med en gaffellängd på 2 m
användas.
Ansättningspunkterna för gafflarna är märkta med pilar i Bild 0.3.1.
0.3.4 Tryckluftanslutning
Uppgifterna framgår av tabellen i kapitel 0.2 “Tekniska data”.
Tryckluftens erforderliga kvalitet uppnås genom:
-
oljefrö kompressorer t.ex. Atlas Copco typ ZR4
-
tryckluftstork
-
filter med hög avskiljningsgrad serie X, t.ex. Firma Zander
0.3.5 Placering
-
Avståndet mellan stationerna skall vara 1 till 3 mm vid kretskortstransportörerna.
-
För problemfri transport av kretskorten skall stationerna placeras i en rak linje. Till detta används ett spänt
snöre eller en justerplåt.
●
Ställ stationens fötter så att kretskortstransportörerna kommer i en höjd av 830 mm över golvet.
●
Kontrollera med hjälp av ett vattenpass att stationen står horisontellt med en noggrannhet av 0.02 mm/m.
●
Lås fötterna och kontrollera åter maskinens läge samt korrigera vid behov. Stationens fötter skall bära upp
stationen jämnt.
AKTAS
∆
!
Ta bort alla transportsäkringar från maskinen.
●
Gör erforderliga elektriska, mekaniska och pneumatiska anslutningar enligt uppgifterna i kapitel 0.2 „Tek-
niska data“ , sida 0 - 7.
Skötselinstruktion SIPLACE 80 S/F/G 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 0.4 Maskinöversikt
0 - 21
0.4 Maskinöversikt

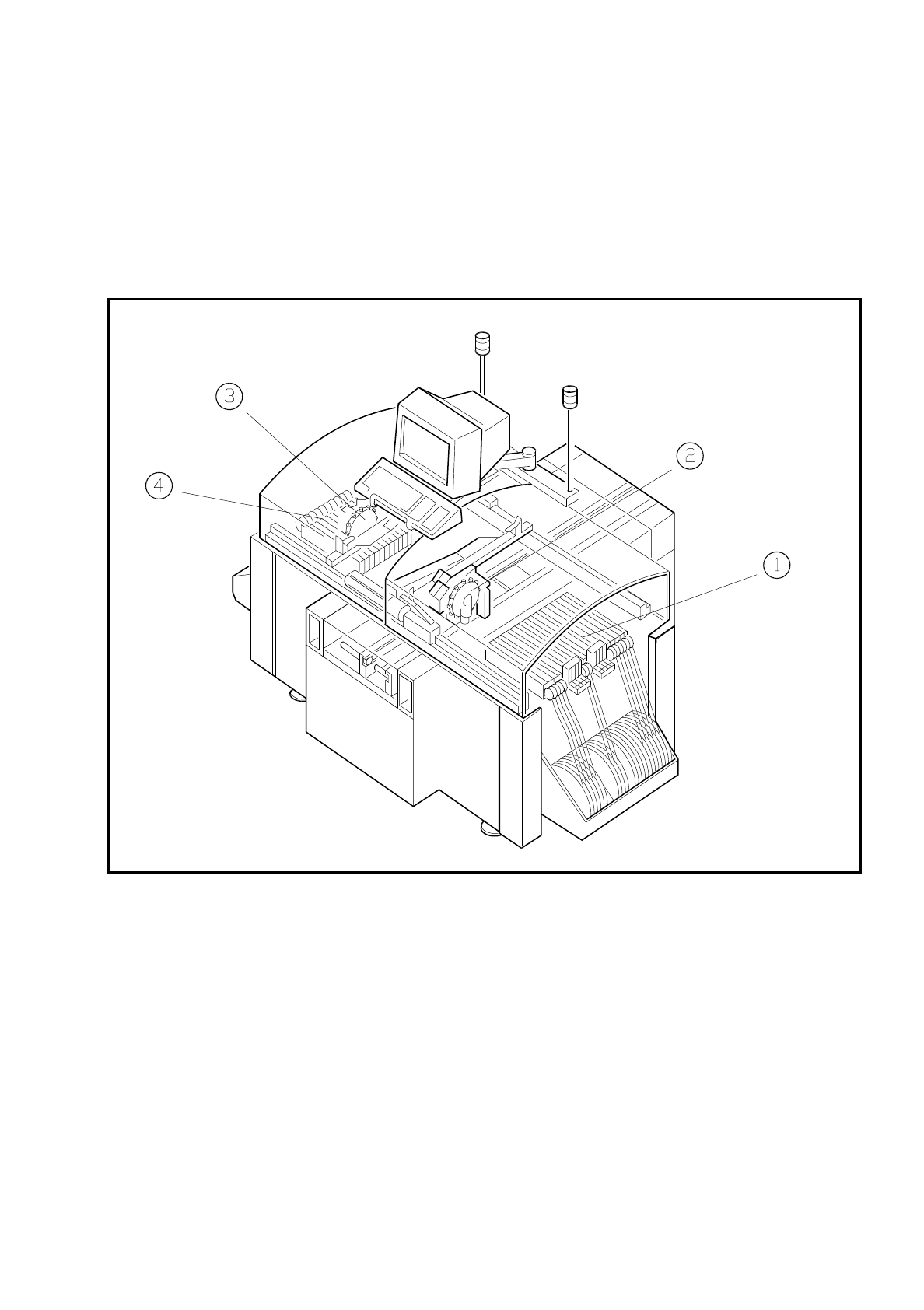

0.4.1 Totalvy SIPLACE 80S
Bild 0.4.1 Totalvy SIPLACE 80S
- Text till Bild 0.4.1
1) Avställningsplats 1 2) Revolverhuvud portal 2
3) Revolverhuvud portal 1 4) Avställningsplats 3
