Skötselinstruktion SIPLACE 80 S/F/G 1 Driftsäkerhet Utgåva 07/97 CE SWE fr. o.m. programversion SR.010.xx 1.2 Säkerhetsanordningar 1 - 7 1.2.2 1.2.2 Beröringsskydd av in- och utmatningsband FARA ∆ ! ∆ ! ∆ ! Beröring ssky…

1 Driftsäkerhet Skötselinstruktion SIPLACE 80 S/F/G

1.2 Säkerhetsanordningar Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx

1 - 6

1.2.1.1 Allmänt

Portalernas rörelseområde är täckt av två skyddskåpor. Dessa skyddskåpor är förreglade under bestyckning-

sarbetet. För att öppna skyddskåporna skall antingen nyckelstömbrytaren låsas upp eller så skall STOPP-

knappen användas. Öppnas skyddskåporna, främre respektive bakre skyddskåpan när nyckelströmbrytaren

är upplåst så stannar portalerna omedelbart. Portalaxlarna är spänningsfritt kopplade. När NÖDSTOPP-knap-

pen trycks in så avbryts bestyckningsarbetet. Kretskortet kan sedan monteras av eller bestyckas vidare.

Sidoskyddsrutorna kan tas bort när maskinen står stilla, för påfyllning av komponenter. Skyddsplåtar på

sidorna kan öppnas för påfyllning av komponenter endast under maskinstopp.

VARNING

∆

Skyddskåporna får endast öppnas av kvalificerad och utbildad personal när nyckelströmbrytaren är upplåst!

Skötselinstruktion SIPLACE 80 S/F/G 1 Driftsäkerhet

Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 1.2 Säkerhetsanordningar

1 - 7

1.2.2 1.2.2 Beröringsskydd av in- och utmatningsband

FARA

∆

Beröringsskyddet måste alltid sättas på samma höjd med bearbetade kretskort. I detta fall måste mellanrum-

met mellan beröringsskyddet och skyddskenan vara så litet som möjligt.

Beröringsskyddet monteras på in- och utmatningsband av kretskorttransportör.

Höjden av beröringsskyddet skall inställas med hjälp av långstigar så att de bearbetade kretskorten kan trans-

porteras genom maskinen.

Bild 1.2.2 Beröringsskydd vid SIPLACE 80 S/F/G

- Text till Bild 1.2.2

1) Skyddskena (fast monterad) 2) Beröringsskydd (justerbar)

3) Långstigar för höjdjustering 4) Täckkåpa

1 Driftsäkerhet Skötselinstruktion SIPLACE 80 S/F/G

1.2 Säkerhetsanordningar Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx

1 - 8

1.2.3 NÖDSTOPP-brytare och nyckelströmbrytare

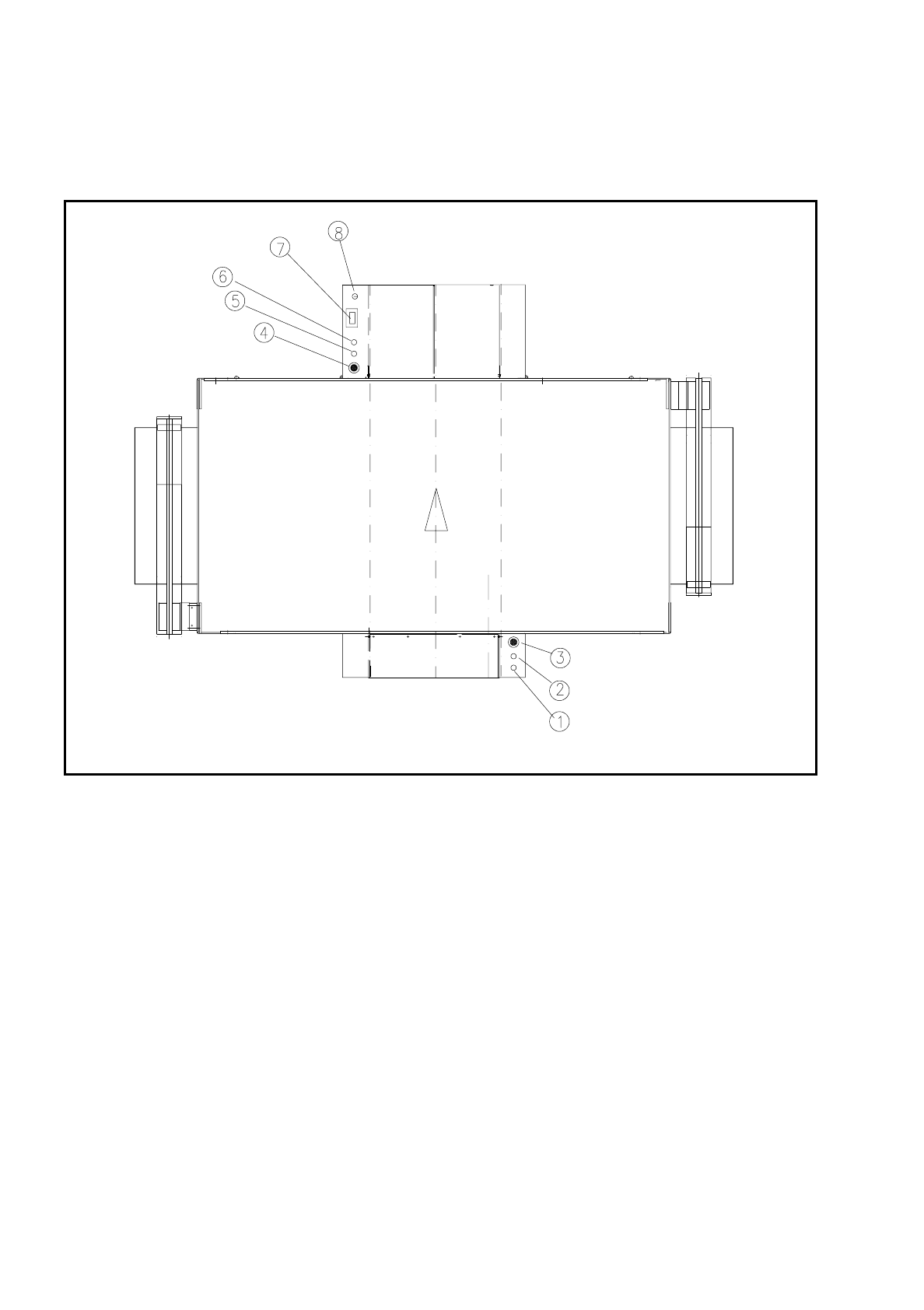

Bild 1.2.3 Strömbrytarnas placering

- Text till bild 1.2.2

1) STOPP-knapp 2) START-knapp

3) NÖDSTOPP-brytare 4) NÖDSTOPP-brytare

5) STOPP-knapp 6) STOPP-knapp

7) Komponenträknare 8) Nyckelströmbrytare
