6.6.9 Montering av våffelpackväxlaren
●
Innan du för VPV in i maskinen dra bort övre delen av kameran av komponentvisionssmodulen.
AKTAS
∆
!
Med de påbyggda hjulen kan våffelpackväxlaren köra in och ut på maskinen. Hjulen lämpar sig inte att trans-
portera våffelpackväxlaren längre sträckor på. TIPPRISK!
Använd den avsedda lyftvagnen för transport (fr.o.m art.nr. 00123141-01).
●
För försiktigt in våffelpackväxlaren till den avsedda platsen vid maskinen. Dockningspinnen på våffelpack-
växlaren måste vara i position över dockningsspåret på SIPLACE automaten.
●
Kontrollera måttet (87 +/- 0,5 mm) mellan underkanten av magasinhållaren till överkanten av komponent-
bordet (se Bild 6.6.5).

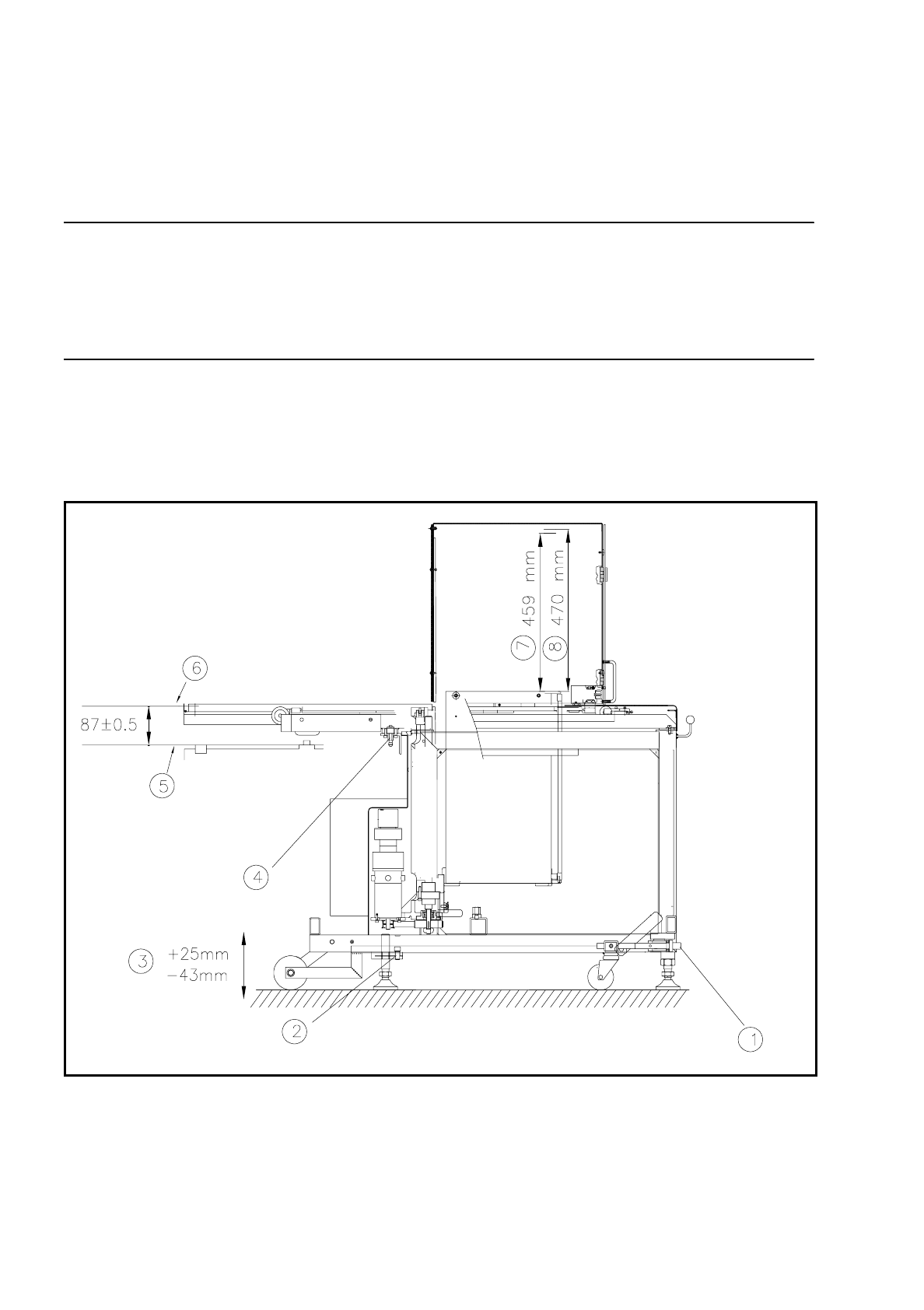

Bild 6.6.5 Montering av våffelpackväxlaren.
- Text till Bild 6.6.5
1) Med nyckel till infälld bussning UPP/NER 2) Låsskruv
3) Slag 4) Dockningspinne
5) Överkant komponentbord-magnetskena 6) Underkant magasinhållare
7) Nominellt slag (459 mm) 8) Påfyllningsläge (470 mm)
Skötselinstruktion SIPLACE 80 S/F/G 6 Komponentbehandling
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 6.6 Våffelpackväxlare
6 - 27
●
Lossa låsmuttrarna till fötterna (se Bild 6.6.5) och vrid med en 10 mm kulnyckel för infälld bussning våffel-
packväxlaren neråt tills dockningspinnen hakar i. Våffelpackväxlarens läge måste sedan riktas med det
inbyggda vattenpasset.
●
Dra åt låsmuttrarna och kontrollera ännu en gång på vattenpasset.
●
Sätt tillbaka belysningen på komponentvisionsmodulen.
6.6.10 Tekniska data
Våffelpackväxlare
Längd ca. 1475 mm
Bredd ca. 620 mm
Höjd ca. 1355 mm
Vikt ca. 240 kg
Magasinstorlek 238 mm x 338 mm
Slag vertikalt 470 mm
Slag horisontellt 730 mm
Delning 17 mm
Förrådsinnehåll 28 magasinhållare för våffelpackmagasin
Magasinhållare 260 mm x 360 mm
Max. vikt förråd 50 kg
Golvbelastning < 25 N/cm²
Bytestid (magasin/magasin)
≤
3 sek.
Tab. 6.6.1
