6.3 Komponentbord
6.3.1 Funktion
Placeringsautomaten SIPLACE 80S/F är försedd med växelbara komponentbord. Dessa komponentbord kan
bytas med relativt låga kostnader.
6.3.2 Bytning av komponentbord
6.3.2.1 Demontering
VARNING
OO
Vid byte av komponentbord håll den under beskrivna ordningsföljden, där du drar bort stickproppen för Kom-
munikationsenheten eller ansluter tillbaks. Anders kan det förekomma störningar vid komponentbordet.
6.3.2.2 Nödiga verktyg
VARNING
OO
Kör portalen från området av komponentbordet över kretskorttransportören. Så förhindras en huvudkollision.
FARA
OOO
Tryck på NÖDSTOPP-knappen.
●
Dra ut stickproppen av strömförsörjningen för komponentbordet (2).
●
Dra ut kommunikationsstickproppen (1).
●
Dra ut, när nödig, kopplingen för tryckluftsförsörjninen av komponentbordet (3).
●
Skjut lyftvagnen under komponentbordet (A).
●
Lossa bägge sexkantskruvarna till befästning av komponentbordet (5).
Artikelnummer
Sexkantnycklar, sats
Växelbordlyftvagnen 00123141-01
6 Komponentbehandling Skötselinstruktion SIPLACE 80 S/F/G
6.3 Komponentbord Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx
6 - 12
●
Öppna horisontalspänningsanordningen (7).
●
Lyfta komponentväxelbordet försiktigt med lyftvagnen så högt upp tills centeringsbultarna befinner sig (8)
utanför borrningarna.
●
Dra ut nu komponentväxelbordet.

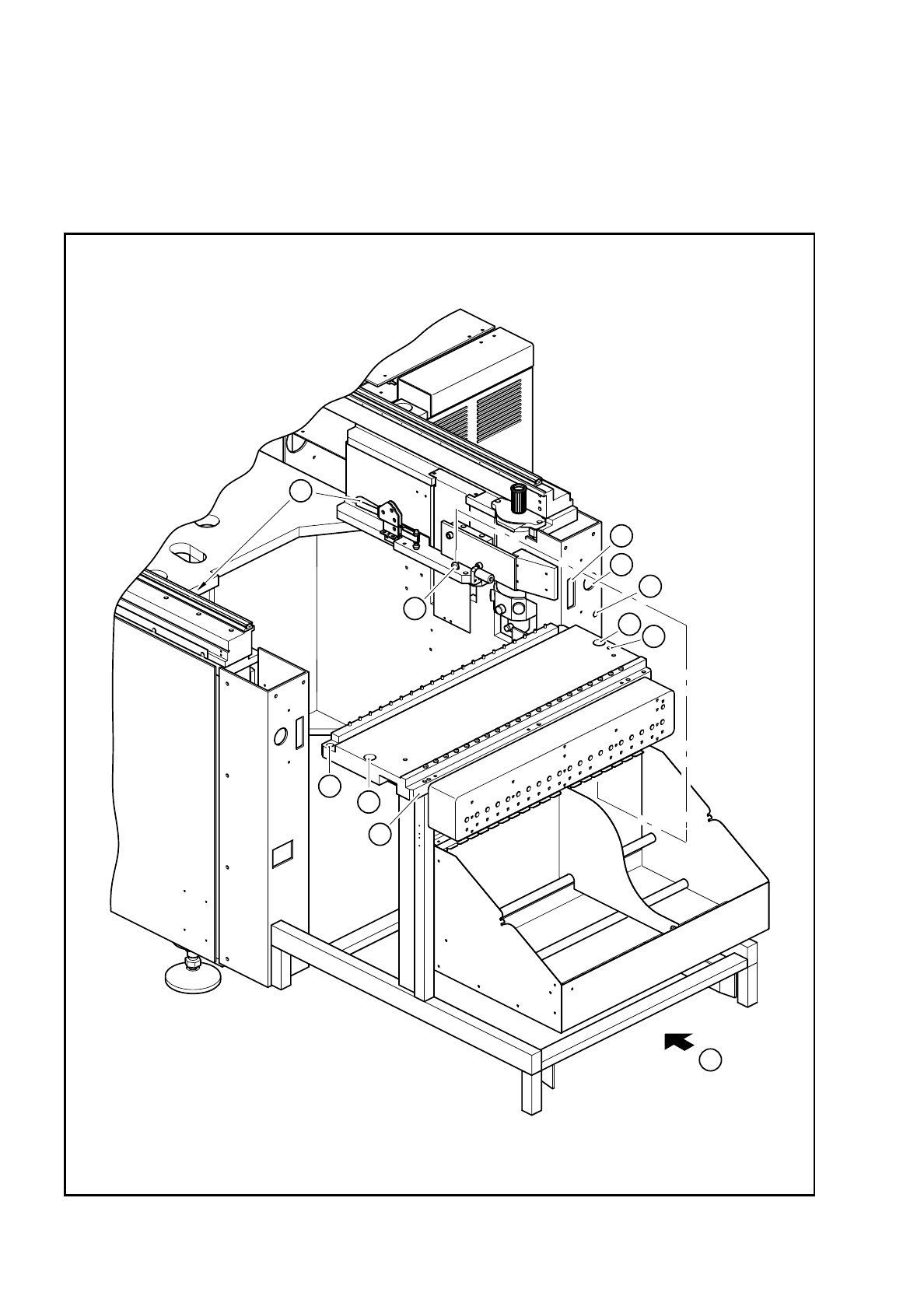

Bild 6.3.1 Demontering av komponentväxelbordet
4
5
3
1
2
4
5
6
8
7
A
Skötselinstruktion SIPLACE 80 S/F/G 6 Komponentbehandling
Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 6.3 Komponentbord
6 - 13
- Text till Bild 6.3.1
6.3.2.3 Montering
●
Akta dig rena
beläggningsytor av komponentbord och maskiner
(9 och 10).
●
Ta upp komponentbordet med lyftvagnen och lyft komponentbordet så långt, att det inte kan fastna i vid
inskjutning in i maskinen.
●
Skjut komponentbordet försiktigt så långt in maskinen, att centeringsstiftmottagnicksluckorna av kompo-
netbordet står över centeringsbultarna (4 och 8).
●
Lägg ner komponentbordet försiktigt, tills komponentbordet ligger på mottagningen av maskinunderlaget.
●
Lås spännhakarna (7).
●
Gör fast först den platta stickproppen för kommunikationssignaler.
●
Stick in bägge sexkantskruvarna och spänn dessa fast (5).
●
Koppla den runda stickproppen för strömförsörjningen.
●
Lås skyddsskåparna.
●
Frigör NÖDSTOPP-brytaren.
1) Anslutning för kommunikationsgränssnitt
2) Anslutning för strömförsörjningen av komponentväxelbordet
3) Tryckluftanslutning
4) Borrningarna för centeringsbultarna
5) Sexkansskruvarna för fästning av komponentväxelbordet
6) Ställytan av komponentväxelbordet
7) Horisontalspänningsanordning
8) Centeringsbultarna
9)
Beläggningsytorna
av komponentväxelbordet
10)Beläggningsytorna av maskinerna
A Inskjutning av växelbordlyftvagnen
