Skötselinstruktion SIPLACE 80 S/F/G 5 Underhåll/service Utgåva 07/97 CE SWE fr. o.m. programversion SR.010.xx 5.1 Översikt 5 - 3 5.1 Översikt 5.1.1 Placeringsautomat SI PLACE 80S Bild 5.1.1 SIPLACE 80S: till väntande mas…

5 Underhåll/service Skötselinstruktion SIPLACE 80 S/F/G

Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx

5 - 2

Skötselinstruktion SIPLACE 80 S/F/G 5 Underhåll/service

Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 5.1 Översikt

5 - 3

5.1 Översikt

5.1.1 Placeringsautomat SIPLACE 80S

Bild 5.1.1 SIPLACE 80S: till väntande maskindelar

- Text till Bild 5.1.1

1 Revolverhuvud, portal 1 8 Styrinstöt, filtermatta

2 Revolverhuvud, portal 2 9 Utbytbara komponentbord

3 X-axlarna, portal 1 och 2 10 Tombandskärapparaterna

4 Y-axlarna, portal 1 och 2 11 Kretskorttransportör

5 Skyddskåpor med föringskenor 12 Utskottsbox

6 Tryckluftenhet 13 Streckkodsskenorna

7 Servoinstöt, filtermatta 14 Styrinstöt kk-hantering

5 Underhåll/service Skötselinstruktion SIPLACE 80 S/F/G

5.1 Översikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx

5 - 4

5.1.2 Placeringsautomat SIPLACE 80F

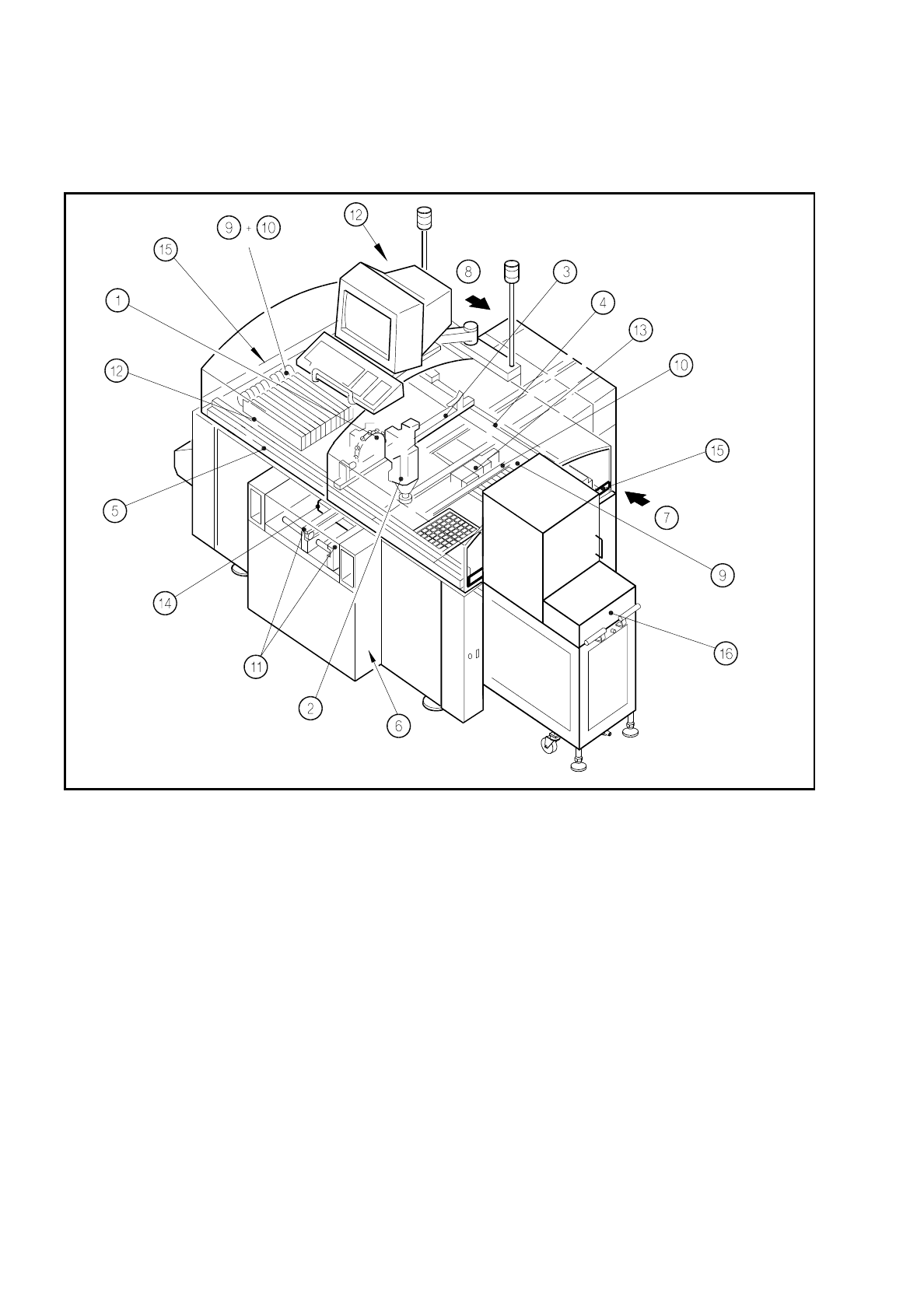

Bild 5.1.2 SIPLACE 80F: Till väntande maskindelar

- Text till Bild 5.1.2

1 Revolverhuvud, portal 1 10 Tombandskärapparaterna

2 IC-huvud 11 Kretskorttransportör

3 X-axel, portal 1 12 Utskottsbox för revolverhuvud

4 Y-axel, portal 1 13 Utskottsbox för IC-huvud, ko-vision-

5 Skyddskåporna med föringskenor kamera, koplanaritets-lasermodul och

6 Tryckluftenhet pipettväxlare

7 Servoinstöt, filtermatta 14 Styrinstöt kk-hantering

8 Styrinstöt, filtermatta 15 Streckkodskenorna

9 Utbytbara komponentbord 16 Våffelpacksväxlare
