Skötselinstruktion SIPLACE 80 S/F/G 6 Komponentbehandling Utgåva 07/97 CE SWE fr. o.m. programversion SR.010.xx 6.5 Bandcontainer (ny grupp) 6 - 17 6.5 Bandc ontaine r (ny grupp) 6.5.1 Allmänt Man kan a nvända s polar me…

6 Komponentbehandling Skötselinstruktion SIPLACE 80 S/F/G

6.4 Tombandskärapparaten vid automaten SIPLACE 80S15/F3 Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx

6 - 16

6.4.2 Installering av band in i skärapparaten

OBSERVERA

Använd med placeringsautomaten SIPLACE 80S15/F3 bara för den här automaten planerade bandinmat-

ningsmoduler. Före inmatningmodulerna befinner sig tombandstyrkanalen, där tombanden avforslas.

●

Lägg bandet, som beskrivits i motsvarande kapitlet, in i transportanordningen.

●

För bandet, såsom förevisats i Bild 6.4.2, in i tombandstyrkanalen av skärapparaten.

Bild 6.4.2 Installering av band in i skärapparaten

- Text till Bild 6.4.2

1) Tombandstyrkanal 2) Tomband

3) Bandinmatningsmodul 4) Till skärapparaten

Skötselinstruktion SIPLACE 80 S/F/G 6 Komponentbehandling

Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 6.5 Bandcontainer (ny grupp)

6 - 17

6.5 Bandcontainer (ny grupp)

6.5.1 Allmänt

Man kan använda spolar med en spoldiameter ända till 15".

6.5.2 Översikt

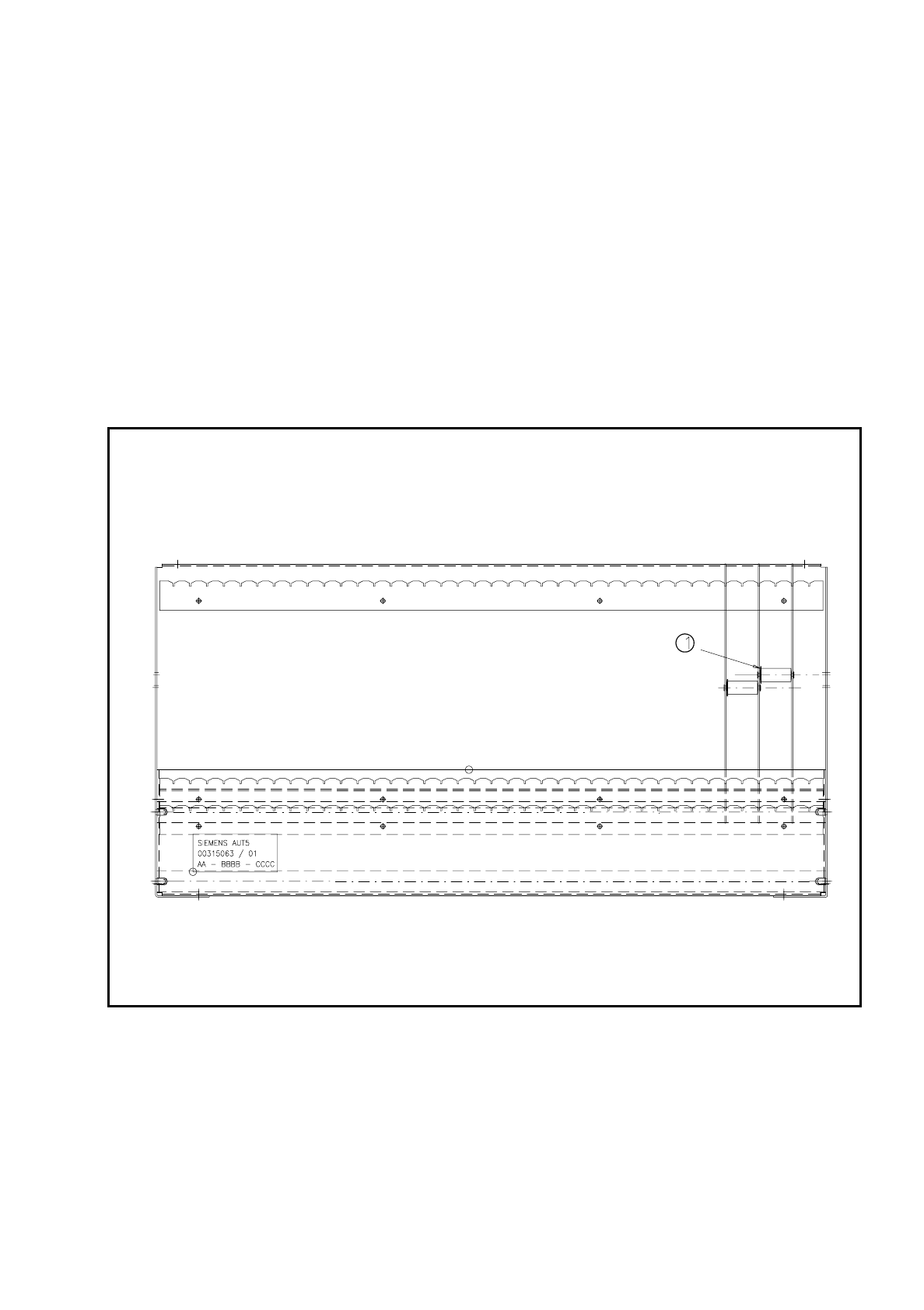

Bild 6.5.1 Bandcontainer - sikt från ovan

- Text till Bild 6.5.1

1) Stickaxlarna är reserverade för bandmodulerna

–

Fördelningsavståndet halverat för mellanplåtar (15,8 mm)

–

Spoldiameter bearbetbar max. ända till 15"

–

15"-spolar bara i övre spår eller pålägg på stångarna

–

Skiljeväggarna är bakåt kompatibla

6 Komponentbehandling Skötselinstruktion SIPLACE 80 S/F/G

6.5 Bandcontainer (ny grupp) Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx

6 - 18

OBSERVERA

Använd stickaxlar med stora bandspolar (> 5") för garantering av driftssäkerhet av transpörtören.

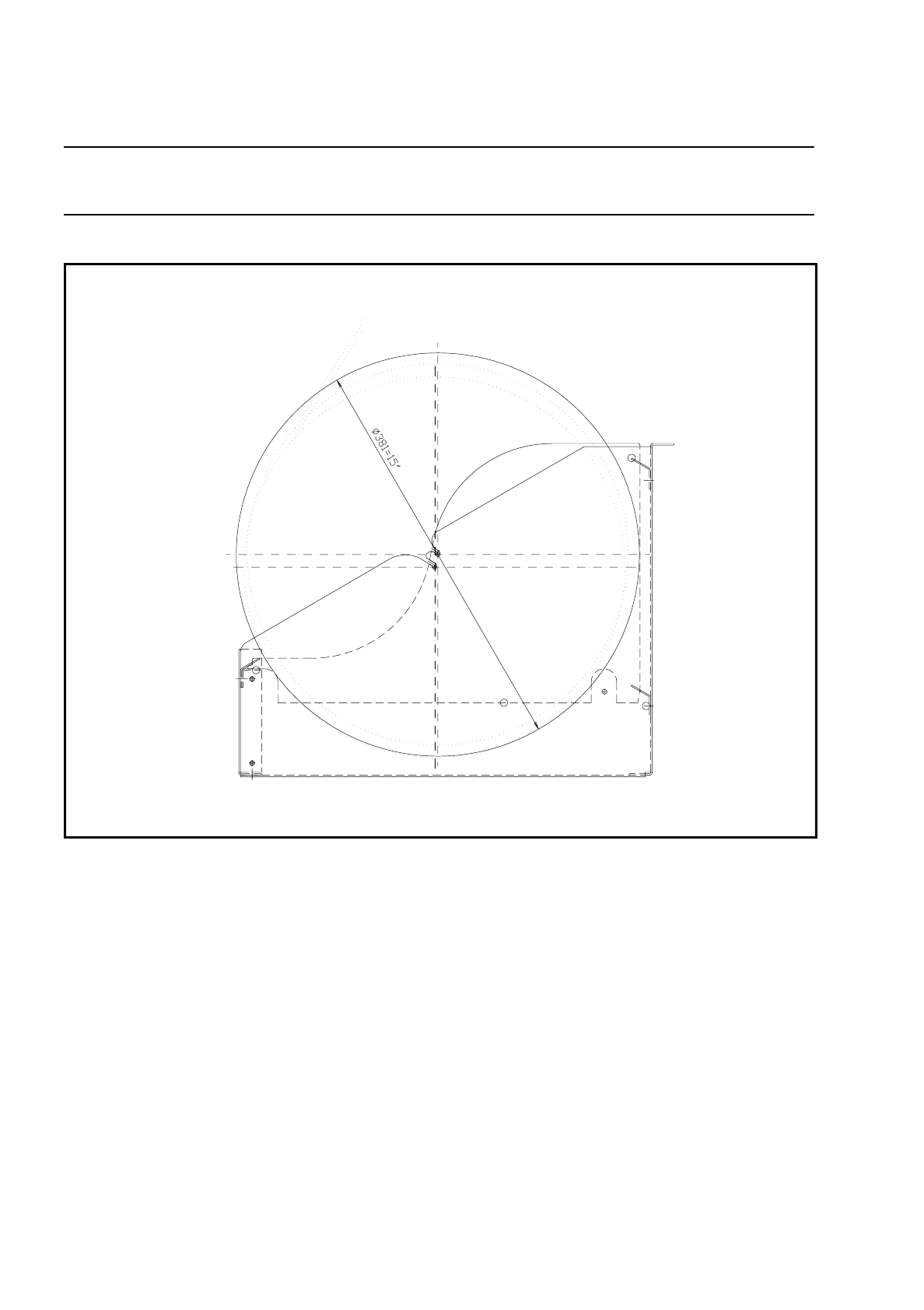

Bild 6.5.2 Bandcontainer - sidobild (med band)
