4 Koplanaritetslasermodul Skötselinstruktion SIPLACE 80 S/F/G 4.1 Koplanaritetslasermodul (endast SIPLACE 80F) Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 4 - 6 VorBox FARA ∆ ! ∆ ! ∆ ! Tillverka rens sä kerhets …

Skötselinstruktion SIPLACE 80 S/F/G 4 Koplanaritetslasermodul

Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 4.1 Koplanaritetslasermodul (endast SIPLACE 80F)

4 - 5

4.1.3 Säkerhetsanvisningar

FARA

∆

På säkerhetsanordningarna och/eller på koplanaritetslasermodulen får inga som helst ändringar eller ingrepp

göras!

Koplanaritetslasermodulen motsvarar utan

skyddsåtgärder

Laserklass 3B

(se Bild 4.1.2).

Detta innebär

fara för ögon och hud!

Av detta skäl får säkerhetsanordningarna -

aldrig

kringgås.

Bild 4.1.2 Märkning för Laserklass 3B

För att lasermodulen skall motsvara

Laserklass 1

- ofarlig för ögon och hud - är följande säkerhetsanord-

ningar installerade på maskinen:

Stickkontakten för strömförsörjning (interlock-

ledning) är fastkopplad till maskinstativet. Därför

kan lasermodulen

endast användas inuti

maskinen.

Interlockledningen är seriekopplad med ström-

brytarna för skyddskåporna. Denna skyddsfunk-

tion kvarstår även om nyckelströmbrytaren

används för överkoppling av skyddet. Därför

kan lasermodulen

endast användas när

maskinen är stängd

Bild 4.1.3 Märkning för Laserklass 1

Osynlig laserstrålning

Undvik att utsättas för strålen

Laserklass 3 B

2,4mW max., 750nm; n.IEC 825-

1(1993)

Laserklass 1

4 Koplanaritetslasermodul Skötselinstruktion SIPLACE 80 S/F/G

4.1 Koplanaritetslasermodul (endast SIPLACE 80F) Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx

4 - 6

VorBox

FARA

∆

Tillverkarens säkerhetsgaranti upphör att gälla om ändringar eller ingrepp görs i maskinen!

Användaren skall dessutom följa arbetarskyddsstyrelsens föreskrifter i samband med laserverktyg (Richtlinien

des Hauptverbandes der Berufsgenossenschaften - VBG 93 - ) d.v.s,

- anmälan till skyddsombud

- utnämning av en ansvarig för laserskydd

- framtagning av riktlinjer för användning av modulen

4.1.4 Översikt

För att systemet skall kunna övervakas finns två lysdioder på lasermodulen. Lysdiod 1 indikerar driftberedska-

pen

(lysdiod till = standby-läge, lysdiod från = laser frånslagen)

och lysdiod 2 indikerar om lasern är aktiv

eller ej,

(lysdiod till = aktiv, lysdiod från = ej aktiv)

Bild 4.1.4 Översikt över koplanaritetslasermodulen

1) Lysdiod 1 för standby-läge 2) Lysdiod 2 för laser

3) Hållare för lasermodul (inbyggd i maskinstativet) 4) Lasermodul

5) Säkerhetsdekal laserklass 3B se Bild 4.1.2

Skötselinstruktion SIPLACE 80 S/F/G 4 Koplanaritetslasermodul

Utgåva 07/97 CE SWE fr.o.m. programversion SR.010.xx 4.1 Koplanaritetslasermodul (endast SIPLACE 80F)

4 - 7

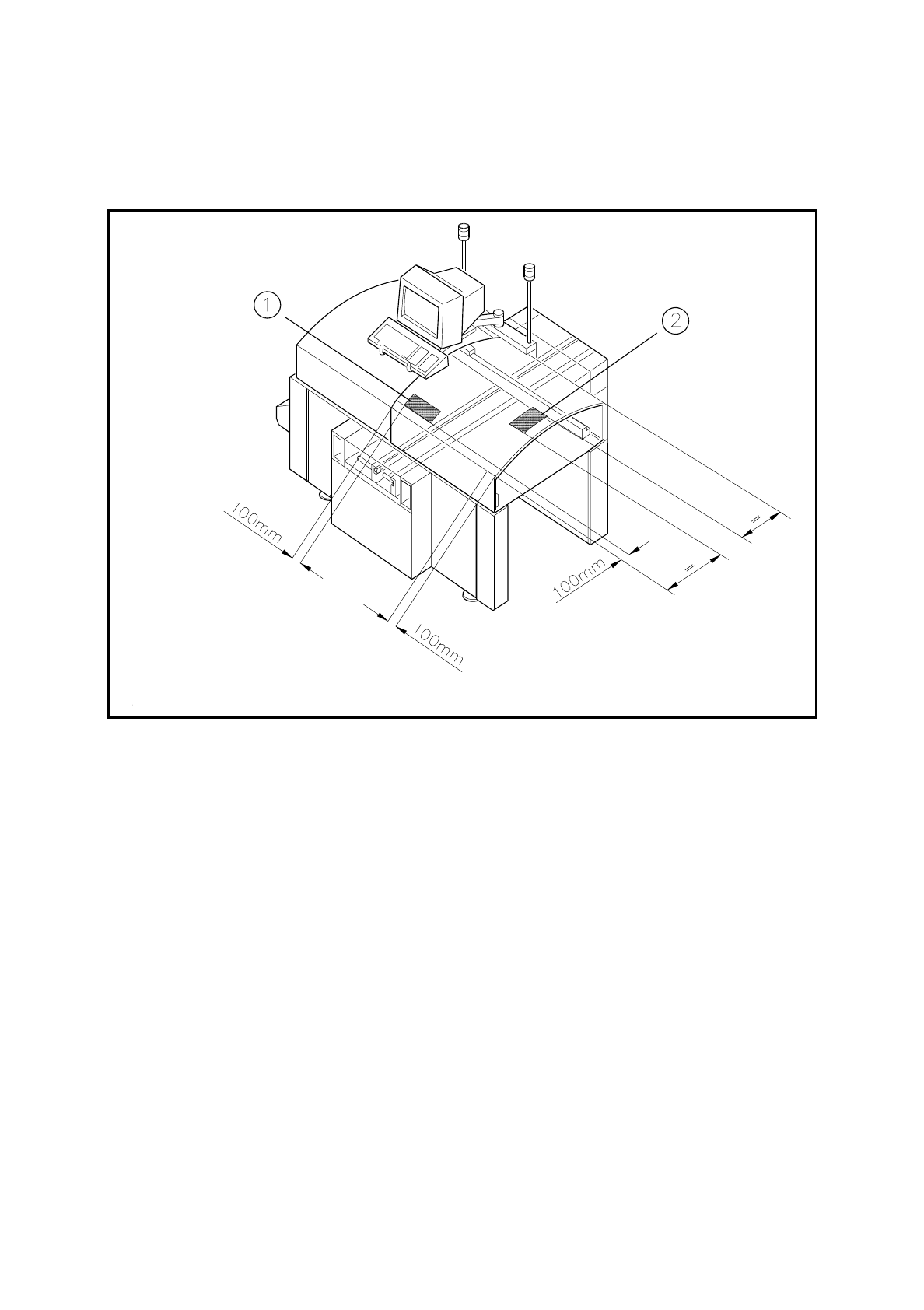

Bilden nedan visar placeringen av säkerhetsanvisningarna för användning av koplanaritetslasermodulen på

SIPLACE 80F. Dessa anvisningar skall placeras väl synligt på täckkåpan, på de med pil markerade ställena

(se Bild 4.1.5).

Bild 4.1.5 Säkerhetsanvisningar för SIPLACE 80F

1) Aktas! 2) Laserklass 1

Laserstrålning kan uppstå om skyddskåpan öppnas

och säkerhetsförreglingen överkopplas

Undvik att utsättas för strålning!
